Pro-Form 330 Elliptical Manuel De L'utilisateur page 7

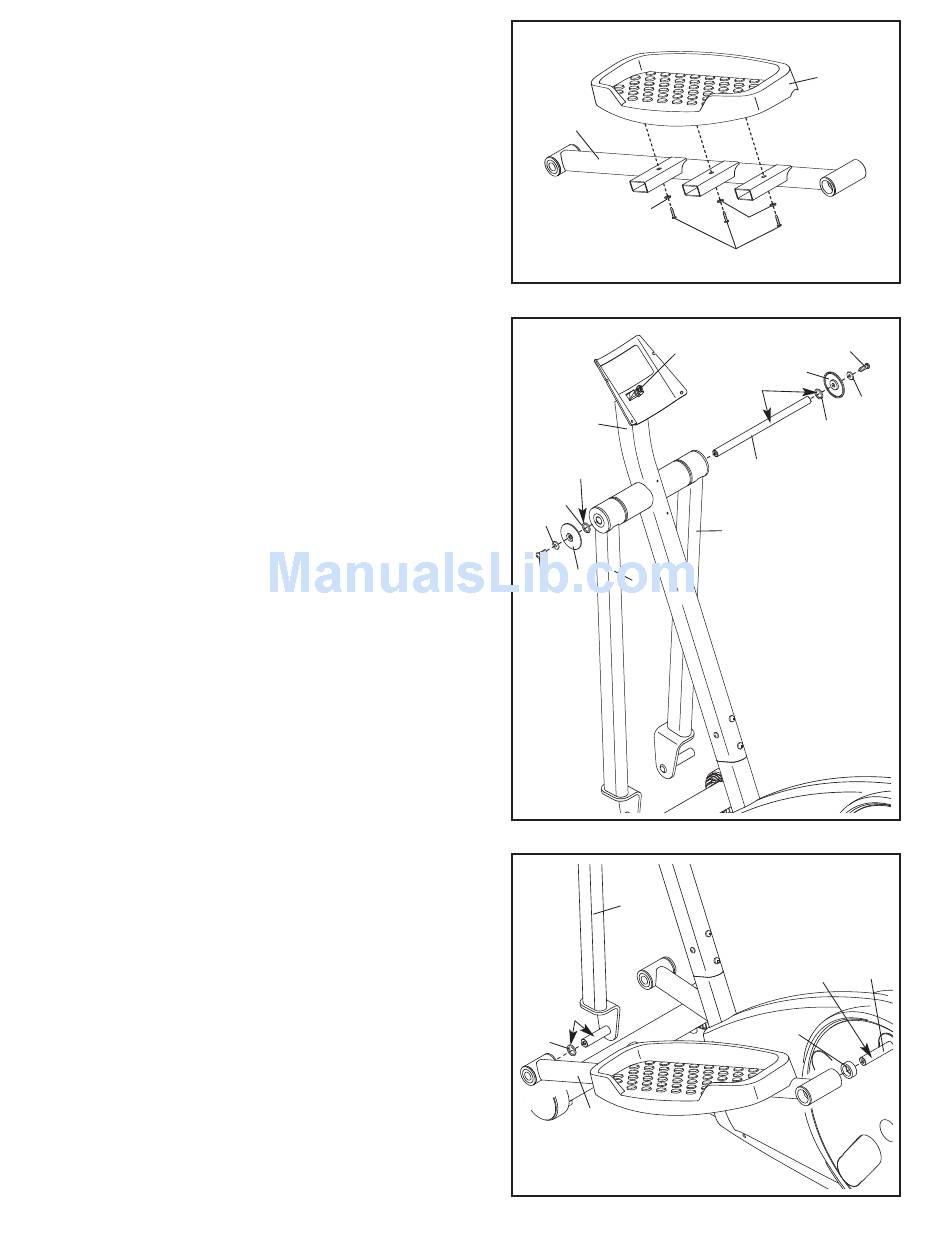

4. Identifiez le Bras de la Pédale Gauche (21) sur
lequel est collé un autocollant « L » (L ou Left pour
la gauche ; R ou Right pour la droite). Attachez une
Pédale (19) sur le Bras de la Pédale Gauche à l'ai-
de de trois Vis de M4 x 19mm (68) et trois
Rondelles Etoilées (85).
Attachez l'autre Pédale (non-illustrée) sur le
Bras de la Pédale Droite (non-illustrée) de la
même manière.
5. Appliquez généreusement de la graisse sur l'Essieu
de Pivot (16). Ensuite, appliquez une petite quantité
de graisse sur deux Rondelles Ondulées (27).
Pendant qu'une autre personne aligne les Jambes
PSC (6) avec le Montant (2) comme indiqué, insérez
l'Essieu de Pivot dans les Jambes PSC et le
Montant. Faites attention de ne pas endommager
le Groupement de Fils Supérieur (18) avec
l'Essieu de Pivot.
Placez une Rondelle Ondulée (27) sur chaque
extrémité de l'Essieu de Pivot (16). Puis, serrez une
Vis en Bouton de M8 x 23 mm (65), une Rondelle
de M8 (64), et un Boîtier de Pivot (14) dans chaque
extrémité de l'Essieu de Pivot.
6. Appliquez généreusement de la graisse sur l'essieu
de la Jambe PSC (6) gauche. Ensuite, appliquez de
la graisse sur une Grande Rondelle Ondulée (20) et
glissez-la sur l'essieu.
Appliquez généreusement de la graisse sur le Bras
Gauche du Pédalier (42). Puis, glissez une Bague
d'Espacement du Bras du Pédalier (45) sur le Bras
du Pédalier Gauche. Assurez-vous que le côté
plat de la Bague d'Espacement fait dos au Bras
du Pédalier Gauche.
Glissez le Bras de la Pédale Gauche (21) dans la
Jambe PSC (6) gauche et le Bras Gauche du
Pédalier (42).
Répétez cette étape de l'autre côté de l'appareil
elliptique.
4
21
85
5
2
Graisse
27
64
14
6
65
6
6
Graisse
20
21
7
19
85
68
65
18
14
Graisse
27
16
6
Graisse 42
45
64
