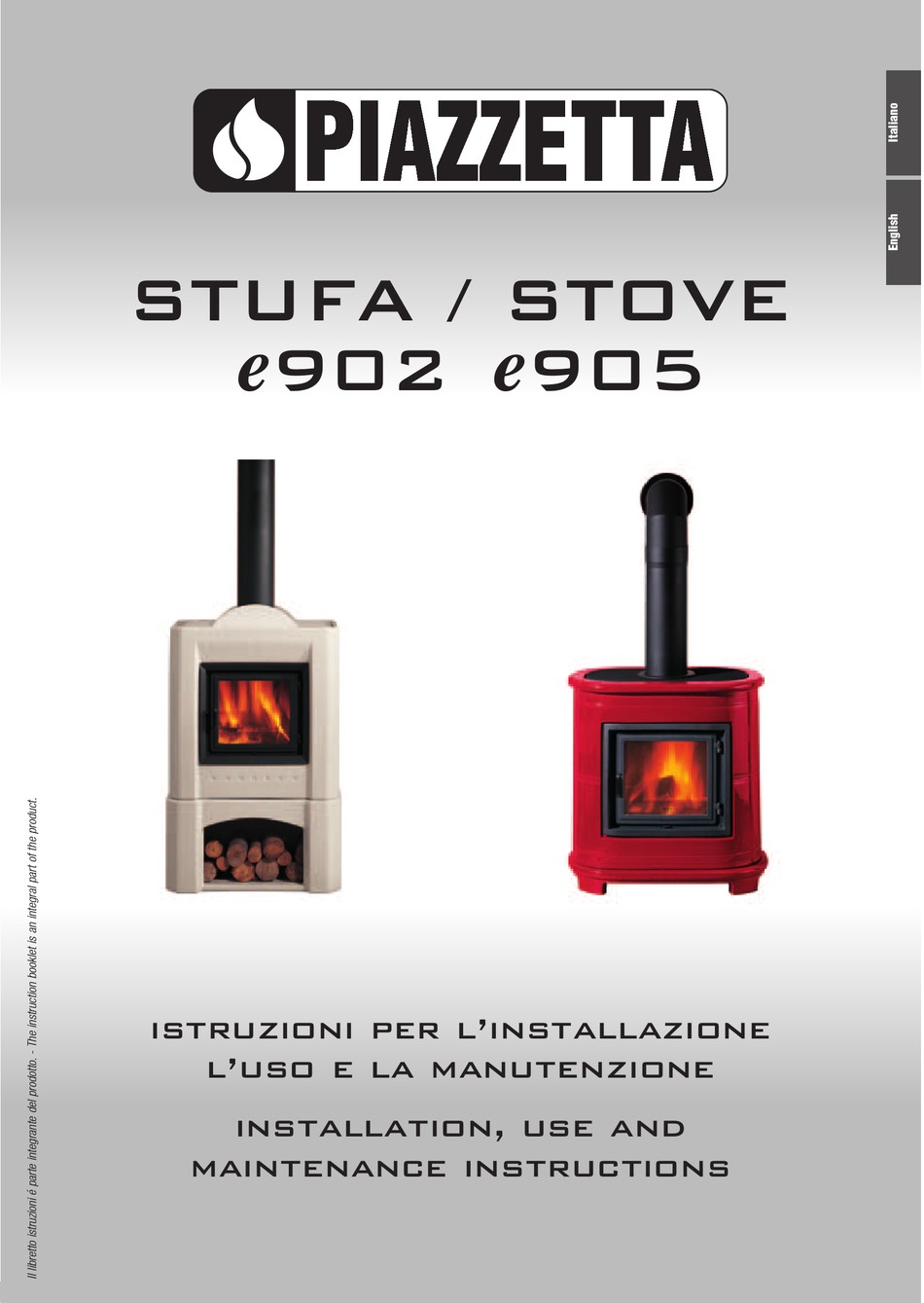

- Page 1 STUFA / STOVE e902 e905 istruzioni per l’installazione l’uso e la manutenzione installation, use and maintenance instructions...
- Page 2 Questo documento è di proprietà del Gruppo Piazzetta S.p.A.; non può essere divulgato totalmente o in parte a terzi senza autorizzazione scritta del Gruppo Piazzetta S.p.A. Il Gruppo Piazzetta S.p.A. si riserva i diritti a rigore di legge.
-
Page 3: Table Of Contents
Pulizia del focolare e del cassetto cenere DT2010063-00 Smaltimento delle ceneri DT2010049-04 Verifica guarnizione DT2010165-00 Inattività del prodotto DT2010068-00 5.0 PRINCIPALI ANOMALIE DT2010069-01 Dichiarazione di conformità stufe e902 – e905 DT2010898-00 Questo libretto cod. H07020660 / DT2000245 - Rev. 00-(06/2007) è composto da 48 pagg. -
Page 4: Norme Generali
1.0 NORME GENERALI DT2010874-00 Controllare che tutte le voci qui sotto elencate siano conformi all’installazione con il vostro prodotto. Fig. 1 COMIGNOLO CANNA FUMARIA COLLEGAMENTO ALLA CANNA FUMARIA ISPEZIONE ISPEZIONE PER RACCOLTA FULIGGINE PRESA D'ARIA ESTERNA DISTANZE DI SICUREZZA VERIFICA PORTATA SOLAIO DT2030048-00... -
Page 5: Camino O Canna Fumaria
Se la canna fumaria dovesse essere male dimensionata o installata nella inosservanza di quanto citato sopra il Gruppo Piazzetta S.p.A. declina ogni responsabilità ad un cattivo funzionamento del prodotto o al danneggiamento di cose, persone o animali. -
Page 6: Comignolo
1.3 Comignolo - Fig. 7 ÷ 11 Fig. 7 Fig. 8 La canna fumaria deve essere dotata sulla sommità di un dispositivo, denominato comignolo, atto a facilitare la dispersione in atmosfera dei prodotti della combustione. Il comignolo dovrà rispondere ai seguenti requisiti: - avere sezione e forma interna equivalente a quella della canna fumaria A;... -
Page 7: Presa D'aria Esterna
1.4 Presa d’aria esterna - Fig. 12÷15 Fig. 12 Fig. 13 La stufa deve disporre dell’aria necessaria per garantire il regolare funzionamento della combustione. - Assicurarsi che nel locale dove viene installato il focolare sia installata una presa d’aria di dimensione pari o superiore al dato riportato al paragrafo “Dati tecnici”. -
Page 8: Ambiente Di Installazione
1.5 Ambiente di installazione L’installazione dell’apparecchio deve avvenire in un luogo che ne consenta un sicuro e facile utilizzo ed una semplice manutenzione. Se il prodotto che installate necessita di una presa di corrente elettrica tale luogo deve inoltre essere dotato di impianto elettrico con messa a terra come richiesto dalle norme vigenti. -
Page 9: Distanze Minime Di Sicurezza
Per il collegamento alla canna fumaria, si consiglia di usare tubi e Fig. 19 curve del Gruppo Piazzetta S.p.A., in quanto lo scarico fumi del prodotto è dimensionato per l‘innesto di questi, inoltre le curve sono dotate d’ispezione che consentono il controllo, la pulizia, e la manutenzione dell‘impianto. - Page 10 Fig. 20 Fig. 21 DIAFRAMMA Il collegamento alla canna fumaria deve rispettare la distanza MATERIALE ISOLANTE minima di 40 cm da elementi di costruzione sensibili al calore o da materiali infiammabili (rivestimento, travi o soffitti in legno, ecc,). Vedi figure 17-18-19-25 Se il raccordo dovesse attraversare elementi o pareti in materiali 40 cm 20 cm...
- Page 11 Determinato il foro di collegamento alla canna fumaria, fissare il raccordo a muro e il rosone copribordo (fig. 24) DT2030739-00 Calcolo indicativo del tratto di tubi orizzontale conoscendo “D”. Esempio su stufa e902: D = 40 cm, B = 43 cm 24,5 63,5 Raccordo C6...
-
Page 12: Prevenzione Degli Incendi Domestici
1.10 Prevenzione degli incendi domestici L’installazione e l’utilizzo del prodotto deve essere fatta in conformità con le istruzioni del fabbricante, e nel rispetto delle normative europee, nazionali e dei regolamenti locali. Quando un tubo di scarico fumi passa attraverso ad una parete o ad un soffitto è... -
Page 13: Caratteristiche E Dati Tecnici
DT2010876-00 2.1 Descrizione dell’apparecchio Le stufe Piazzetta, sempre all’avanguardia, in linea con i più severi requisiti in fatto di resa termica e tutela dell’ambiente, rappresentano una soluzione per il riscaldamento davvero speciale per caratteristiche estetiche e funzionali. Il rivestimento esterno realizzato in pregiata maiolica, accumula il calore generato dalle ampie superfici radianti dei monoblocchi, che viene successivamente diffuso con gradualità... -
Page 14: Dati Tecnici
2.4 Dati tecnici Unità e902 e905 di misura Potenza termica nominale Consumo nominale Rendimento termico 84,5 84,5 Contenuto CO (al 13% O 0,12 0,12 Omologato secondo norma EN 13240 EN 13240 N° rapporto di prova CS-07-057 CS-07-057 Diametro scarico Ø15 Ø15... -
Page 15: Dimensioni E902
2.6 Dimensioni e902 Ø15 DT2031334-00 2.7 Dimensioni e905 68,5 Ø15 DT2031335-00... -
Page 16: Uso
3.0 USO DT2010891-00 • Alcune importanti nozioni possono essere determinanti per la elevate. Fate dunque molta attenzione ed usate le dovute buona resa di funzionamento del vostro prodotto, di seguito precauzioni. citiamo alcune nozioni in merito per utilizzarlo al meglio cercando •... -
Page 17: Regolazione Aria Comburente
Pezzatura della legna Fig. 30 Anche le dimensioni della legna possono influire sulla buona resa del prodotto: - È fondamentale che la legna sia disposta sul braciere, sopra uno strato di braci. - La pezzatura della legna non deve andare a ridosso dell’aluker o del vetro e non deve essere disposta a catasta. -
Page 18: Accensione
2. Avviamento del prodotto - Nel primo periodo di funzionamento è consigliato utilizzare il prodotto al minimo della capacità, caricando il focolare almeno per il primo giorno al 50% in meno di legna rispetto alla carica nominale indicata. - Mantenere i registri aria nella posizione di funzionamento (escluso accensione), vedi paragrafo “Regolazione dell’aria comburente” - Questa fase permette un assestamento di tutti i componenti, e l’esalazione delle vernici, grassi, o liquidi oleosi serviti alla fabbricazione. -
Page 19: Funzionamento In Condizioni Atmosferiche Avverse
3.7 Funzionamento in condizioni atmosferiche avverse Durante le stagioni intermedie con condizioni atmosferiche sfavorevoli, o quando le temperature esterne sono più alte, le variazioni climatiche possono provocare un malfunzionamento del tiraggio impedendo un corretto deflusso dei fumi. In tal caso il focolare dovrà essere caricato con poca legna, il registro dell’aria primaria aperto completamente in modo che la legna presente sul focolare arda più... -
Page 20: Manutenzione
In caso di rottura sostituire il vetro solo con materiale originale del Gruppo Piazzetta S.p.A. Non usate comunque materiali che possono graffiare o rovinare i vetri, in quanto le graffiature possono diventare crepe o rotture. -
Page 21: Pulizia Del Focolare E Del Cassetto Cenere
Una buona tenuta della guarnizione della porta può mantenere il rendimento ottimale del prodotto. Quindi verificare periodicamente o dopo un lungo periodo di funzionamento che la guarnizione non sia logora o danneggiata. In tal caso sostituirla con il ricambio originale del Gruppo Piazzetta S.p.A. 4.8 Inattività del prodotto Se è... -
Page 22: Principali Anomalie
5.0 PRINCIPALI ANOMALIE DT2010069-00 Tutte le operazioni devono essere effettuate esclusivamente in sicurezza, ad apparecchio freddo e da personale qualificato. Problema Causa Soluzione Controllare il condotto di scarico Il Vetro si sporca eccessivamente Mancanza di tiraggio fumi Legna umida Utilizzare legna secca Utilizzo di combustibili di classe Cambiare il tipo di combustibile (vedi mediocre o cattiva... - Page 23 Problema Causa Soluzione Quantità di legna inferiore a quella Usare la quantità di legna indicata Il focolare non scalda necessaria per ottenetre le resa nelle istruzioni (Vedi paragrafo nominale “Regolazione aria comburente”) Focolare sottodimensionato per Integrarlo con un’altra fonte di l’ambiente da riscaldare riscaldamento Isolamento non adeguato dell’ambiente...
- Page 24 This document is the property of Gruppo Piazzetta S.p.A.; it may not be divulged in part or in whole to third parties without written permission from Gruppo Piazzetta S.p.A. Gruppo Piazzetta S.p.A. reserves all its statutory rights.
- Page 25 Cleaning the grate and the ash tray (EVERY DAY) DT2010063-00 Disposal of ashes DT2010049-04 Seal control DT2010165-00 Shutting down DT2010068-00 TROUBLESHOOTING DT2010069-01 Declaration of conformity stove e902-e905 DT2010898-00 This booklet code H07020660 / DT2000245 - Rev. 00-(06/2007) comprises 48 pages.
- Page 26 1.0 GENERAL RULES DT2010444-00 Ensure that the installation of your product conforms to all the following instructions. Fig. 1 CHIMNEY STACK FLUE CONNECTION TO FLUE INSPECTION HOLE SOOT REMOVAL INSPECTION HOLE FRESH AIR INTAKE SAFETY DISTANCES CHECK OF FLOOR LOAD-BEARING CAPACITY DT2030048-00...
- Page 27 Fig. 4 If the flue pipe is an incorrect size or installed other than in compliance with the above instructions, Gruppo Piazzetta S.p.A. cannot be held liable for malfunctioning of the product, damage to property or injury to persons or animals.
- Page 28 1.3 Chimney stack - Fig. 7 - 11 Fig. 7 Fig. 8 The flue must be fitted at the top with a device called a chimney stack, designed to aid dispersion of the products of combustion in the atmosphere. The chimney stack must comply with the following requirements: - it must have an internal section and shape the same as the flue;...
- Page 29 1.4 Fresh air intake - Fig. 12 - 15 Fig. 12 Fig. 13 The stove/fireplace must have the necessary air available to ensure proper combustion. - Make sure that the room in which the stove/fireplace is to be installed has an air intake of at least the size indicated in the paragraph “Technical data”.
- Page 30 1.5 Installation environment The appliance should be installed in a location which allows safe and convenient use as well as easy maintenance. If the product being installed requires an electrical socket, the room must also be provided with an earthed power supply in accordance with current regulations. The room where the appliance is to be installed or adjoining rooms must comply with the following requirements.
- Page 31 The pipe assembly must be as short as possible, without constrictions and made in material resistant to corrosion by combustion gases and to temperatures of 550-600° C. It is advisable to use Gruppo Piazzetta S.p.A. pipes and elbows for DT2030056-00 DT2030196-00 connection to the flue, since the appliance flue collar is sized for insertion of these.
- Page 32 When connecting to the flue there must be a minimum clearance Fig. 20 Fig. 21 BAFFLE PLATE INSULATING MATERIAL of 40 cm from building elements sensitive to heat or from combustible materials (cladding, wooden beams or ceilings, etc.). See figures 17-18-19-25-26. If the flue assembly passes through elements or walls in heat-sensitive combustible material or through load-bearing walls, create: 40 cm...
- Page 33 Having calculated the section of the hole for connection to the flue, fix the trim collar and the wall connector pipe (Fig. 24). DT2030739-00 Approx. calculation of the section of horizontal pipe knowing “D” Example on stove e902: D = 40 cm, B = 43 cm 24,5 63,5 Elbow C6...
- Page 34 1.10 Prevention of domestic fires The product must be installed and used in compliance with the manufacturer’s instructions and European and national standards as well as local regulations. when a flue pipe passes through a wall or a ceiling, special installation methods must be applied (protection, thermal insulation, distances from heat-sensitive materials, etc.) See the paragraph “Connection to the flueway”...
- Page 35 2.1 Description of the appliance Piazzetta stoves always offer cutting-edge technology in line with the strictest requirements in terms of thermal performance and protection of the environment; with their aesthetic and functional features they represent an answer for truly special heating.
- Page 36 If the rating plate is missing, has been removed or tampered with, any installation and maintenance operations are made difficult due to lack of product identification. In the event of damage, please ask the Piazzetta after-sales service centre for a copy. Fig. 27...
- Page 37 2.6 Dimension e902 Ø15 DT2031334-00 2.7 Dimension e905 68,5 Ø15 DT2031335-00...
- Page 38 3.0 USE DT2010453-00 • Certain basic facts can be all-important for best performance and exercise great care and take all necessary precautions. getting the most out of your appliance. Please find below some • When you need to add wood to the fireplace or to adjust the air basic information intended to be of use with regard to the choice flow, use the glove or the hand protector provided.
- Page 39 Log size Fig. 30 The size of the wood logs can also affect the efficiency of the product. - It is essential for the wood to be arranged on the grate on top of a layer of embers. - The logs must not touch the aluker or the glass window nor must they be put on top of each other.
- Page 40 2. Start-up - During this first time of operation it is recommended to use the appliance at minimum capacity, stoking the grate for at least the first day with only 50% of the logs usually indicated as normal. - Keep the air dampers in the operating position (except for lighting), see paragraph “Combustion air regulation”. - This stage allows all the parts to settle down and fumes caused by paints/varnishes, greases or oily liquids used in manufacture to disappear.
- Page 41 3.7 Operation under adverse weather conditions During the intermediate seasons with adverse weather conditions or when outdoor temperatures are higher, a sudden rise can cause malfunctioning of the draught, thereby impeding proper smoke discharge. In this case the grate must be loaded with only a little wood and the primary air damper be set fully open so that the wood burns faster and thereby stabilises the draught.
- Page 42 750°C. This can only be broken by a heavy impact, such as banging the door too hard. In case of breakage replace with original Gruppo Piazzetta S.p.A parts only. Do not use any material that could scratch or spoil the glass, as scratches may develop into cracks or breaks.
- Page 43 Proper tightness of the door seal is essential for optimal product performance. It is therefore recommended that the seals be checked periodically or after a long period of use for signs of wear or damage. If necessary replace them using Gruppo Piazzetta S.p.A. original spare parts.
- Page 44 5.0 TROUBLESHOOTING DT2010069-00 Qualified personnel must carry out all operations in safety when the appliance is cold. Problem Cause Remedy The window becomes Lack of draught Check the smoke/gas discharge pipe excessively dirty Wet wood Use dry wood Change the type of fuel Use of mediocre or poor class fuels (See “Fuels”...
- Page 45 Problem Cause Remedy Use the quantity of wood indicated in Quantity of wood less than necessary The grate does not warm the instructions (See “Combustion air for nominal efficiency regulation” paragraph) Undersized grate for the environment Integrate with another product to be heated Inadequate insulation for the environment in which the fireplace is...
- Page 48 Via Montello, 22 31011 Casella d’Asolo (TV) - ITALY Tel. +39.04235271 - Fax +39.042355178 http://www.piazzetta.it e-mail:infopiazzetta@piazzetta.it...
