Intel 桌面主板 D945PVS 产品指南
连接串行 ATA (SATA) 电缆
此 SATA 电缆（4 芯）支持串行 ATA 协议，并可将一个驱动器连接到桌面主板上。
要使电缆正常工作：
1. 请遵守第 2 3 页"开始之前"中的注意事项。
1 9 3 H
2. 将电缆带锁扣的一端连接到桌面主板的连接器上（图 19 中的 A）。
3. 将电缆不带锁扣的一端连接到驱动器上（图 19 中的 B）。
38
A
R
Intel
(ICH7)

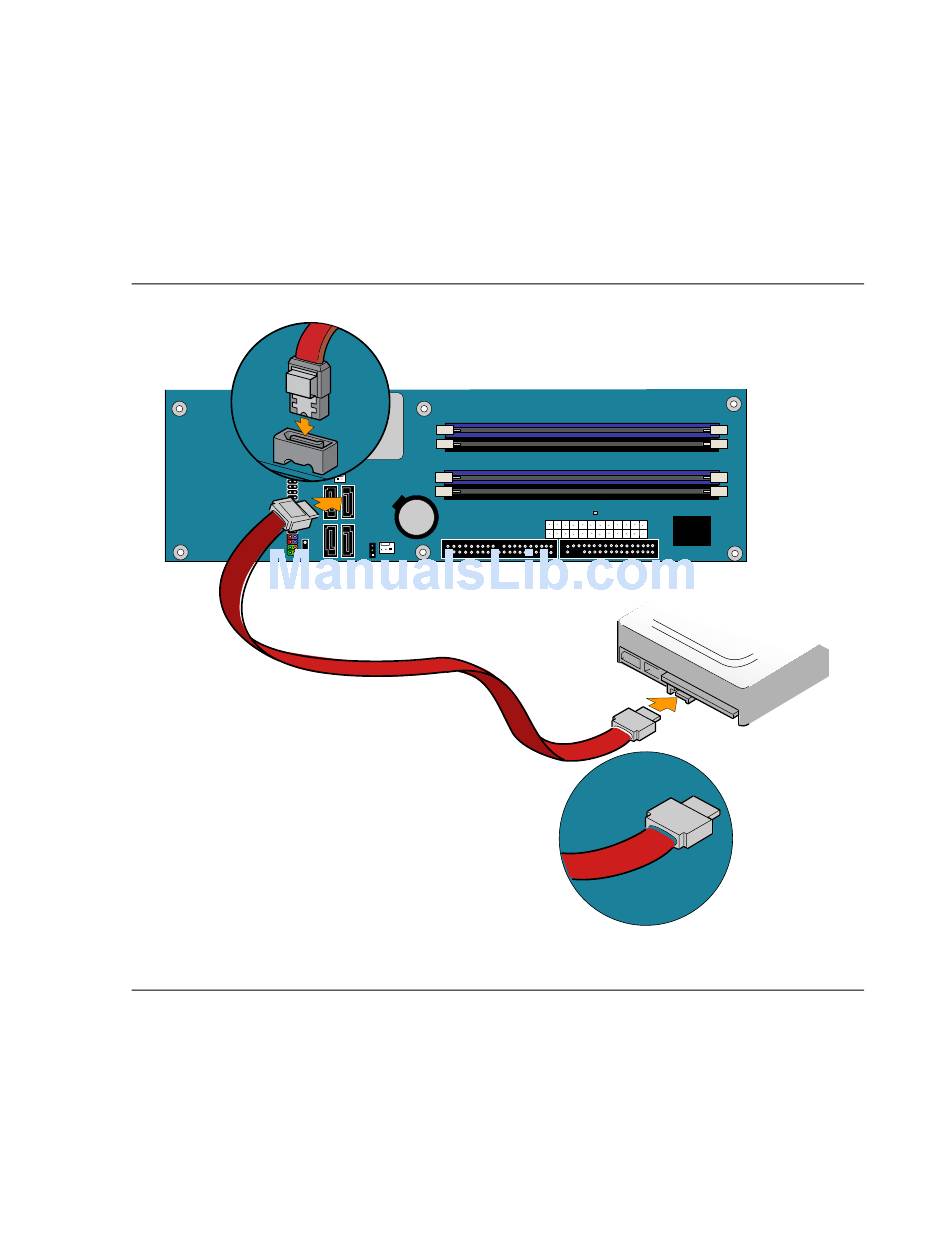

图 19. 连接串行 ATA 电缆
B
OM17675
