安装背面板 USB 2.0 和 IEEE 1394a 适配器
要安装背面板 USB 2.0 和 IEEE 1394a 适配器，请按以下说明操作（参见图 21）：
1. 请遵守第 2 3 页"开始之前"中的注意事项。
2 0 4 H
2. 将电缆带有黑色连接器的一端连接到桌面主板上的 USB 2.0 接头连接器（黑色）上。
3. 将电缆带有蓝色连接器的一端连接到桌面主板上的 IEEE 1394a 接头连接器（蓝色）上。
4. 用螺丝将电缆的金属支架固定到机箱的背面板上。
42

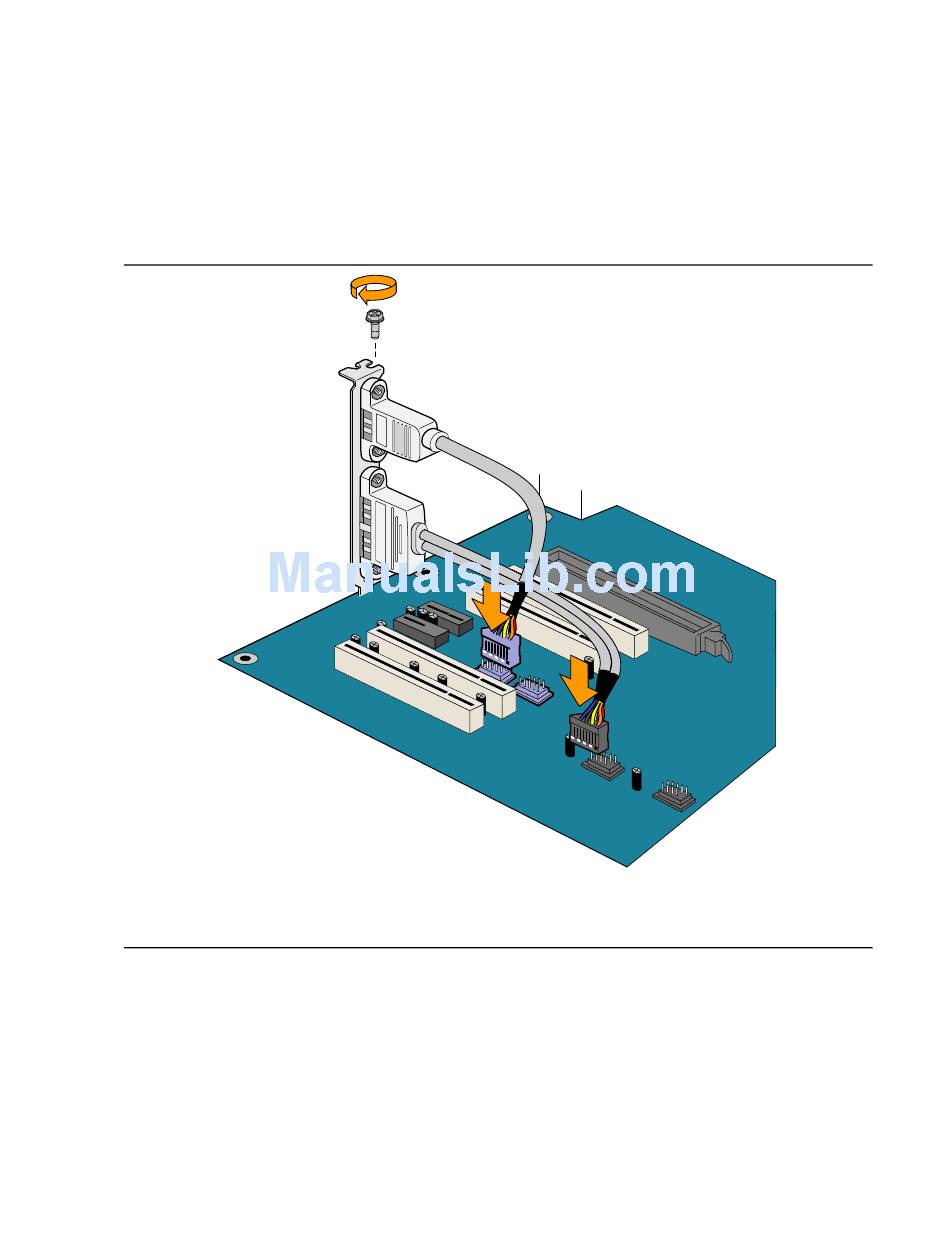

图 21. 连接背面板 USB 2.0 和 IEEE 1394a 适配器
OM17684
