安装和拆卸 PCI Express x16 卡
注意
当在本桌面主板上安装任何 PCI Express x16 卡时，应首先确保 PCI Express x16 卡已完全
插入 PCI Express x16 连接器，然后才可打开系统电源。如果卡未完全插入 PCI Express
连接器，则可能导致在 PCI Express 连接器的插针之间出现短路。视电源系统的过流保护
功能而定，也可能损坏桌面主板上的某些组件和／或跟踪部件。
安装 PCI Express x16 卡
1. 请遵守第 2 3 页"开始之前"中的注意事项。
1 9 0 H
2. 将卡放入 PCI Express x16 连接器，向下推压卡的边缘，直到它完全卡入 PCI Express x16
连接器，使卡的固定槽口完全与围绕固定架 (RM) 的卡固销子卡扣啮合（图 17 中的 A）。
3. 用螺丝将卡的金属支架固定到机箱的背面板上（图 17 中的 B）。
拆卸 PCI Express x16 卡
要将 PCI Express x16 卡从固定架中拆卸下来，请按以下说明操作：
1. 请遵守第 2 3 页"开始之前"中的注意事项。
1 9 1 H
2. 从卡的金属支架上卸下螺丝，使卡从机箱背面板上松脱。
3. 向后推固定架的拉杆，直到固定销子完全脱离卡上的凹槽。
4. 将卡垂直向上拉出。
36
B

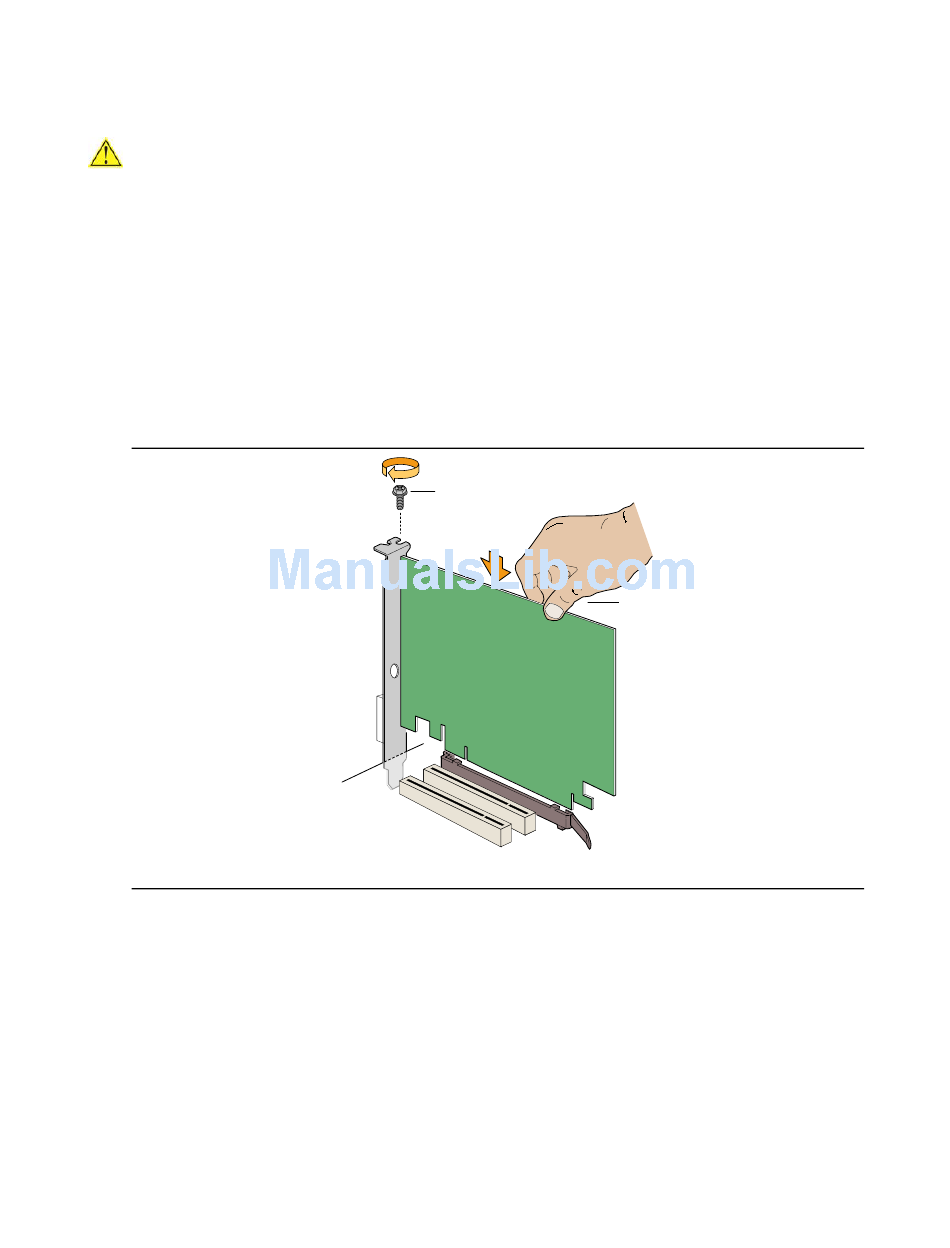

图 17. 插入 PCI Express x16 卡
A
