连接电源系统电缆 - Intel D945PVS Product Manual

连接电源系统电缆
注意
若未使用恰当的电源系统，或未将 12 V (2x2) 电源连接器连接到桌面主板上，则可能对
桌面主板造成损害或导致系统功能异常。
有关电源系统的要求，请参阅第
1. 请遵守第 2 3 页"开始之前"中的注意事项。
2 0 8 H
2. 将主电源系统电缆连接到 2x12 连接器上。
3. 将 12 V 处理器核心电压电源系统电缆连接到 2x2 连接器上。
1 3 页表 3。图 24 显示了电源系统连接器的位置。
2 0 7 H
R
Intel 82945
(GMCH)
R
Intel 82801 Channel A DIMM 0
(ICH7)
1

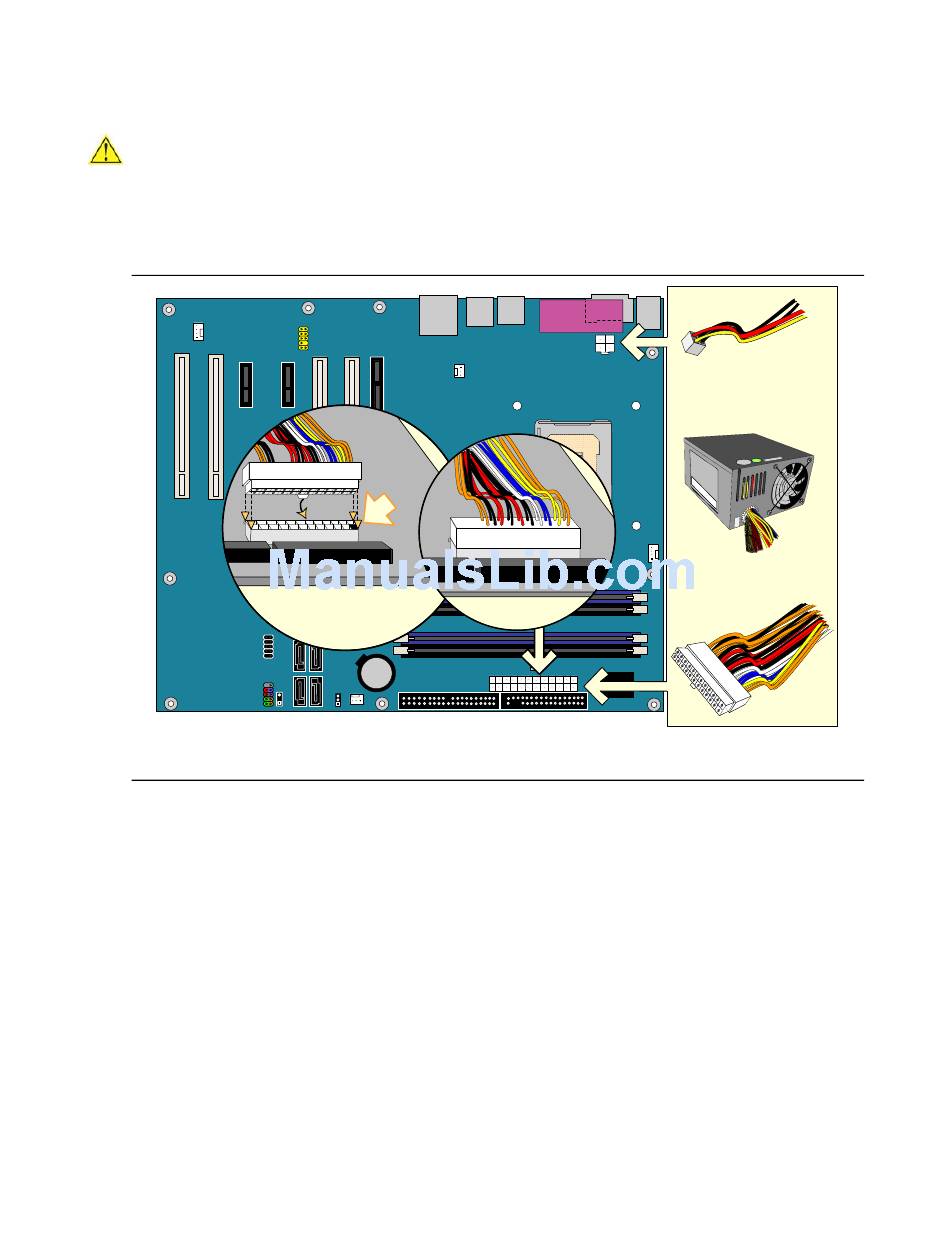

图 24. 连接 2x12 电源系统电缆
2
安装和更换桌面主板组件
OM17678
45
