连接 IDE 电缆
IDE 电缆可将两个驱动器连接到桌面主板上。此电缆支持 ATA-66/100 传输协议。
图 18 显示了正确的电缆安装方式。
注释
ATA-66/100 兼容电缆向后兼容使用更慢速 IDE 传输协议的驱动器。如果将一个 ATA-66/100
磁盘驱动器与另一个使用其它 IDE 传输协议的磁盘驱动器连接在同一条电缆上，则两个驱
动器之间的最快传输速率只能为其中速度较慢驱动器的传输速率。
在已连接 ATAPI 主设备的同一条 IDE 电缆上，请不要连接另一个 ATA 设备作为从设备。
例如，在连接 ATAPI CD-ROM 驱动器的电缆上，不要再连接一个 ATA 硬盘驱动器作为
从盘。
为确保电缆正常工作：
•
2 3 页"开始之前"中的注意事项。
请遵守第
1 9 2 H
•
将电缆带有单连接器（蓝色）的一端连接到 Intel 桌面主板上（图 18 中的 A）。
•
将电缆带有相邻双连接器（灰色和黑色）的一端连接到驱动器上（图 18 中的 B）。
A

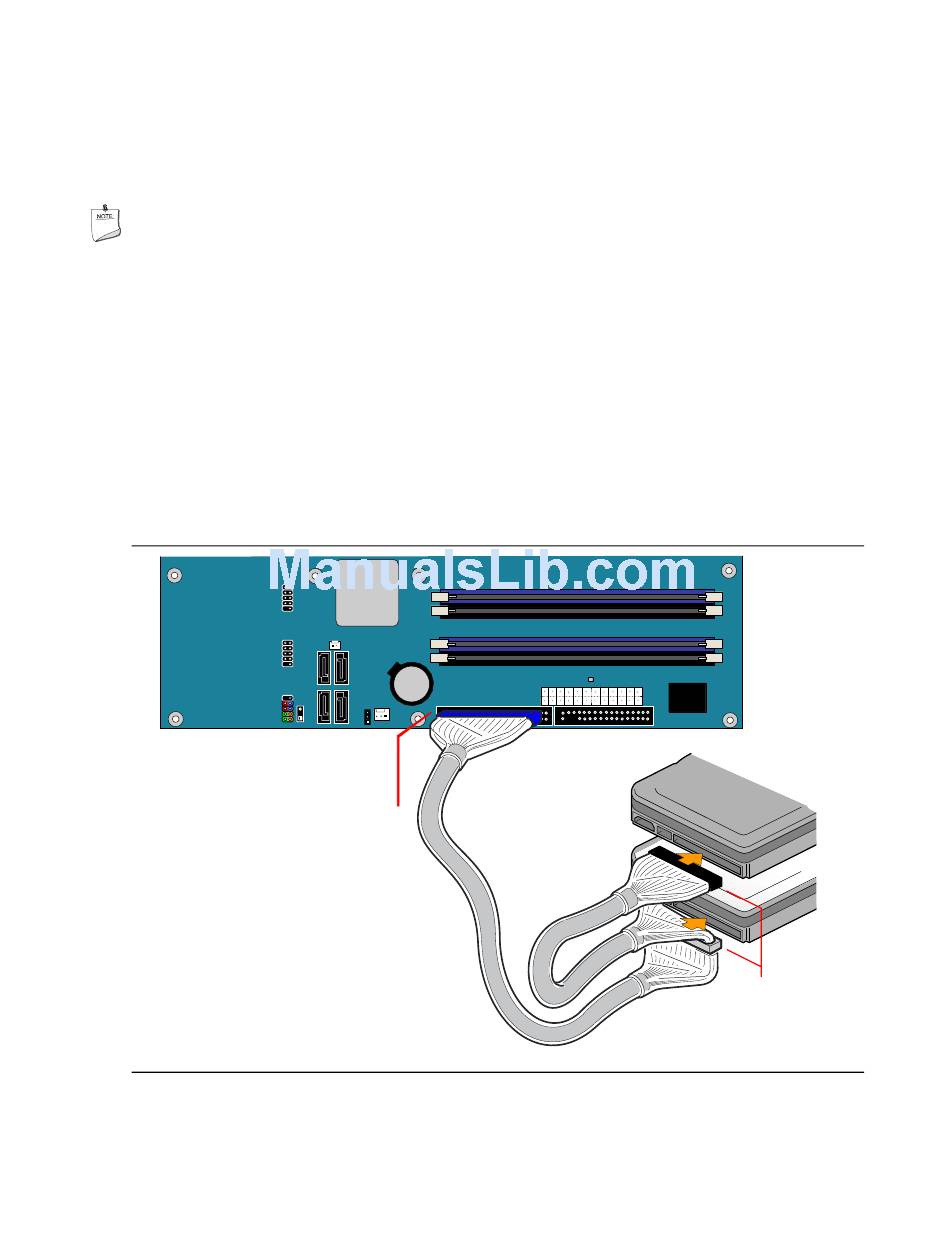

图 18. 连接 IDE 电缆
安装和更换桌面主板组件
B
OM17674
