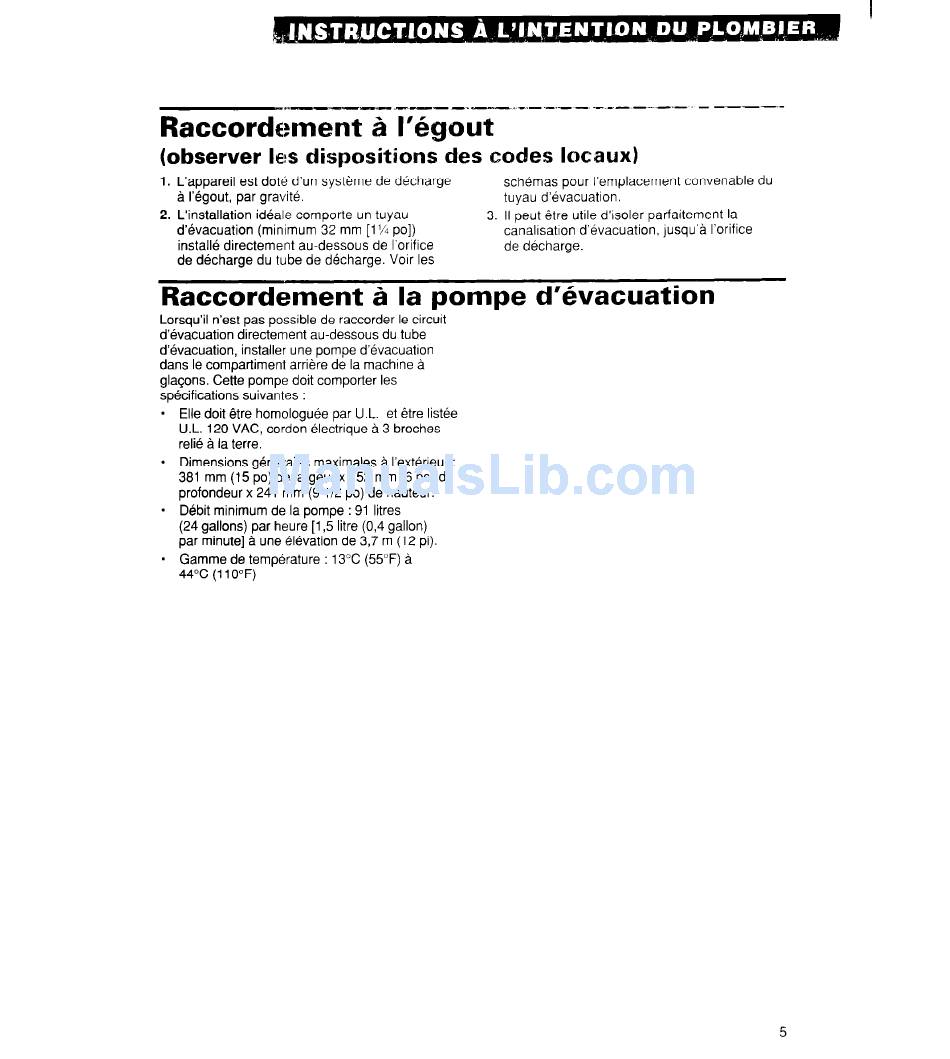

Raccordement
B I'hgout
(observer
les dispositions
des codes
loeaux)
1. L'appareil est dote d'un systeme de d&charge
a l'egout, par gravite.
2. L'installation
ideale comporte un tuyau
d'evacuation
(minimum 32 mm [I % PO])
installe directement
au-dessous de I'orifice
de decharge du tube de decharge. Voir les
schemas pour I'emplacement
convenable
du
tuyau d'evacuation.
3. II peut etre utile d'isoler parfaitement
la
canalisation
d'evacuation,
jusqu'a I'orifice
de decharge.
Raccordement
a la pompe
d'bacuation
Lorsqu'il nest pas possible de raccorder le circuit
d'evacuation directement au-dessous du tube
d'evacuation,
installer une pompe d'evacuation
dans le compartiment arriere de la machine a
glagons. Cette pompe doit cornporter les
specifications suivantes :
.
Elle doit etre homologuee par U.L. et etre listee
U.L. 120 VAC, cordon electrique a 3 broches
relic a la terre.
l
Dimensions g&r&ales
maximales a I'exterieur :
381 mm (15 po) de largeur x 152 mm (6 po) de
profondeur x 241 mm (9 112 po) de hauteur.
*
Debit minimum de la pompe : 91 litres
(24 gallons) par heure [1,5 litre (0,4 gallon)
par minute] a une elevation de 3,7 m (12 pi).
.
Gamme de temperature : 13°C (55°F) a
44°C (110°F)
