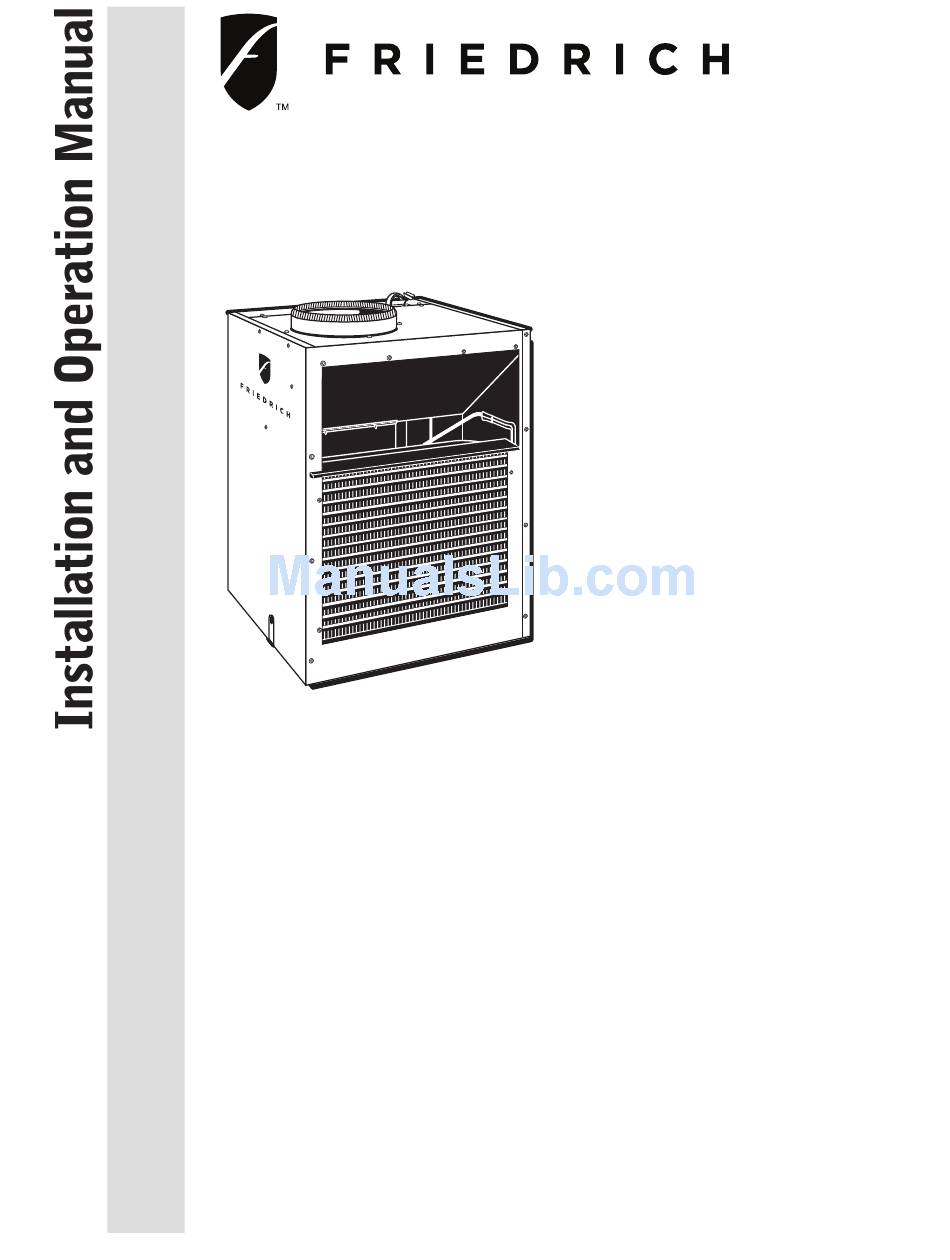

- Page 1 ® VERT-I-PAK A-Series Single Package Vertical Air Conditioning System 9,000 - 18,000 BTU/h NOTE: This manual only applies to 9,000-18,000BTu models. For 24,000BTu models refer to manual 920-159-07. 920-075-13 (1-11)
-
Page 2: Table Of Contents
General Information General Instructions ... Warnings ... Your Safety and the Safety of Others... General Specifications Model Number Identification Guide ... Chassis Specifications... Electrical Data ... Electrical Requirements... 3 Electrical Rating Table... 3 Installation Recommendations ... 4 Installation Utility Closet Dimensions ... Wall Plenum &... -
Page 3: General Instructions
Congratulations! Thank you for your decision to purchase the Friedrich Vert-I-Pak Air Conditioner (VPAK). Your new Friedrich has been carefully engineered and manufactured to give you many years of dependable, efficient operation, maintaining a comfortable temperature and humidity level. Many extra features have been built into your unit to assure quiet operation, the greatest circulation of cool, dry air, and the most economic operation. -
Page 4: General Specifications
General Specifications Vert-I-Pak ® SERIES DESIGN SERIES Chassis Specifications MODEL: NOTES: Electrical Data Heater Watts 2500/2050 Voltage Heating BTU/h 8500/7000 Heating Current (Amps) 10.9/9.9 Minimum Circuit Ampacity Branch Circuit Fuse (Amps) LRA - Compressor (Amps) Cooling Current (Amps) 4.2/4.4 Basic heater Size 2.5 Kw Power Connection HARD WIRED... -
Page 5: Electrical Requirements
Electrical Data Heater Watts 2500/2050 Voltage Heating BTU/h 8500/7000 Heating Current (Amps) 10.9/9.9 Minimum Circuit Ampacity Branch Circuit Fuse (Amps) LRA - Compressor (Amps) 18.5 Cooling Current (Amps) 4.1/4.3 Basic heater Size 2.5 Kw Power Connection Recommended Branch Circuit Wire Sizes * AWG-American Wire Gauge Electrical Requirements Use ONLY wire size recommended for... -
Page 6: Installation Recommendations
72” should be kept. The above suggestions are for reference only and do not represent all possible installations. Please contact Friedrich Air Conditioning (see contact information on back cover) for information regarding affects of other installation arrangements. -
Page 7: Installation
Installation Utility Closet Dimensions Recommended utility closet dimensions and a typical indoor installation are illustrated in Figure 3. Three inches minimum clearance on three sides of the unit must be allowed for return airflow, installation access and service access. See Figures 3 & 4 for clearances and reference dimensions. -
Page 8: Wall Plenum & Architectural Louver Installation
Wall Plenum and Architectural Louver Installation Install the wall plenum components in accordance with the installation instructions provided. NOTE: IMPORTANT REMINDER FRIEDRICH WALL PLENUM IS NOT DESIGNED TO CARRY STRUCTURAL LOADS. PROPER WALL HEADER CONSTRUCTION IS REQUIRED. THE PLENUM REQUIRES PROPER FLASHING, SHIM AND CAULK FOR A WEATHER RESISTANT INSTALLA- TION. - Page 9 Figure 7 Measure and frame out the outside wall plenum opening 9000 / 12000 / 18000 BTU/h The plenum cut out dimensions are 24 5/8" wide x 30 7/8" high. The bottom of the rough in opening must be 3/4" from the surface the unit will sit on.
- Page 10 Figure 9 Plenum Installation Note: Proper header and wall penetration must conform to all national and local building codes. Proper Flashing Proper Caulking Architectural louver VPAL2 mounted on the outside wall plenum (Part A) After the rough cut opening is prepared, you are ready to assemble the two wall plenum parts. Before caulking and permanent attachment, dry fi...
-
Page 11: Condensate Disposal System
Figure 10 Adjust the Divider Adjustment Loosen the two screws located on the top side of the divider. Slide the top part of the divider toward the outside until the sealing strip makes contact with the outdoor louver. Tighten the divider screws to complete the adjustment. NOTE: Let the caulk cure completely before installing the chassis. -
Page 12: Indoor Return Air Grille Installation
Option 2 Field Supplied Return Air Grille Must have a minimum of 250 square inches of free area. NOTES: There are the Friedrich recommended return air grille/filter/access panel arrangements. Friedrich on other arrangements. Improper return air arrangements will cause performance problems. -
Page 13: Indoor Air Flow Data
High High 420 ** CAUTION Excessive Weight Hazard Use two or more people when installing your air conditioner. Failure to so can resut in back or other injury. CAUTION Cut/Sever Hazard Some edges may be sharp, use gloves or other hand protection when handling unit. -
Page 14: Remote Thermostat
Remote Thermostat and Low Voltage Control Connections Remote Thermostat All Friedrich Vert-I-Pak units are factory configured to be controlled by using a single stage heat/cool remote wall moun- ted thermostat. The thermostat may be auto or manual chan- geover as long as the control configuration matches that of the Vert-I-Pak unit. -
Page 15: Electrical And Thermostat Wiring Diagrams
Figure 15 Electrical & Thermostat Wiring Diagrams THERMOSTAT (FRONT) NOTE: THE DIAGRAM ABOVE, ILLUSTRATES THE TYPICAL THERMOSTAT WIRING FOR TWO SPEED FAN OPERATION. SEE THE UNIT CONTROL PANEL FOR THE ACTUAL UNIT WIRING DIAGRAM AND SCHEMATIC. BLACK... -
Page 16: Chassis Final Connection
Present the owner or operator of the equipment with the Installation & Operation Manual, all accessory installation instructions, and the name, address and telephone number of the Authorized Friedrich Warranty Service Company in the area for future reference if necessary. Chassis Operation Fresh Air Door The Fresh Air Door is an “intake”... -
Page 17: Service & Warranty
Service & Warranty Servicing / Chassis Quick Changeouts The chasis is designed for quick disconnect and change out. For minor electrical service, the control box cover lifts straight up after the screws & disconnect head are removed. For major electrical, refrigeration and fan service the chassis may be removed from utility closet. -
Page 18: Error Codes
Error Codes and Alarm Status Unit Control Panel The display shown below has four digits. The left two digits indicate the error code ( 1 to 24 ), The On/Off icons above these two digits indicate the currents state of the error code. The right two digits show the history count (up to 99) of the associated error code. -
Page 19: Accessories
Accessories WALL PLENUM Two-part sleeve that telescopes in and out from 5 ½ " to 8 " in depth. The wall plenum sits inside the VPAWP1-8 exterior wall penetration. DIMENSIONS: 30 ⅜ " high x 24 COUTOUT DIMENSIONS: 30 VPAWP1-14 Same as VPAWP1-8, but telescopes 8 "... -
Page 20: Warranty
Friedrich Air Conditioning Company - International Division. Any defective part to be replaced must be made available to FRIEDRICH in exchange for the replacement part. Reasonable proof must be presented to establish the date of install, otherwise the beginning date of this certificate will be considered to be our shipment date plus sixty days. - Page 21 ® VERT-I-PAK A-Serie-A Unidad Vertical de Aire Acondicionado Tipo Paquete. 9,000 - 18,000 BTU/h NOTA: Este manual solo aplica a modelos 9,000-18,000 BTu. Para modelos 24,000BTu utilice el manual 920-159-07 920-075-13 (1-11)
- Page 22 Información General Instrucciones generales ... Aviso ... Su seguridad y la de los otros... Especificaciones Generales Guía de identificación del número de modelo... Especificaciones del chasis ... Datos eléctricos ... Requisitos eléctricos..23 Tabla de clasificación eléctrica..23 Recomendaciones de Instalación ...
-
Page 23: Instrucciones Generales
Felicidades! Gracias por su decisión de comprar un Friedrich Vert-I-Pak Air Conditioner (VPAK). cuidadosamente diseñado y fabricado para darle larga vida de uso, operación eficiente, manteniendo una temperatura y un nivel de humedad cómodo. Muchas características de la unidad han sido creadas para asegurar la máxima satisfacción con su unidad. -
Page 24: Especificaciones Generales
Especificaciones Generales Vert-I-Pak ® NUMERO DE MODELO SERIE V = Serie Vertical Enfriamiento, con o sin calor eléctrico H = Bomba de calor SERIE DISEÑO A= 32”/47” Gabinete Capacidad Nominal (Btu/h) Serie A Epecifications del Chasis MODELO: Voltaje (V) Refrigerante Ancho de Chasis Profundidad de Chasis Altura del Chasis **... -
Page 25: Requisitos Eléctricos
Datos Electricos Watts del Calefactor 2500/2050 Voltage BTU/h Calefacción 8500/7000 Energia del Calefactor(Amps) 10.9/9.9 Capacidad de corriente circuito minimo Fusible del circuito derivado (Amps) LRA - Compresor (Amps) 18.5 Corriente del clima (Amps) 4.1/4.3 Tamaño del calentador básico 2.5 Kw Conexión de alimentación Tamaños recomendados para el cable de energía... -
Page 26: Recomendaciones De Instalación
72". Las sugerencias anteriores sólo son de referencia y no representan todas las instalaciones posibles. Por favor póngase en contacto con Friedrich para obtener información sobre efectos en otras instalaciónes. Usted puede estar seguro de que su Friedrich Vert-I-Pack recomendaciones 60"... -
Page 27: Instalación
Instalación Dimensiones del clóset de utilidad Las dimensiones y una instalación interior típica del clóset de utilidad recomendadas están demostradas en la figura 3. Un espacio mínimo de 3" en los tres lados de la unidad se debe permitir para el flujo de aire de retorno, acceso de instalación y servicio, Vea Figuras 3 y 4 para las dimensiones de referencia y los espacios libres. -
Page 28: Plenum De Pared E Instalación De Persiana Arquitectonica
Sigue las instrucciones de instalación suministrados para instalar los componentes del plenum de pared. NOTA: RECORDATORIO IMPORTANTE EL PLENUM DE PARED FRIEDRICH NO ESTA DISEÑADO PARA CARGAS ESTRUCTURALES. LA CONSTRUCCIÓN ADECUADA DEL BORDE DE LA PARED ES REQUERIDA. EL ENSAMBLADO DE PLENUM REQUIERE: TAPAJUNTAS, CALCE Y SELLADOR PARA UNA INSTALACIÓN RESISTENTE AL CLIMA. - Page 29 3/4”. IMPORTANTE: EL PLENUM DE PARED FRIEDRICH NO ESTA DISEÑADO PARA CARGAS ESTRUCTURALES. LA APERTURA EN EL BORDE SE DEBE INCORPORAR A LA ABERTURA SIN TERMINACIÓN. EL PLENUM REQUIERE; TAPAJUNTAS, SELLADOR, Y CALCE PARA UNA INSTALACIÓN RESISTENTE AL CLIMA.
- Page 30 Figura 9 Instalación de Plenum Nota: La instalación de la pared y el borde deben de cumplir con todos los códigos de construcción locales y nacionales. Tapajunta adecuado Sellado adecuado La persiana arquitectónico VPAL2 montada en el plenum de la pared exterior (Parte A) Después de que se prepare la abertura sin terminación, está...
-
Page 31: Sistema De Eliminación De Condensación
Figura10 Ajuste el Divisor Adjuste Afloje los dos tornillos en la parte superior de la divisora. Desli- ce la parte superior del divisor hacia el exterior hasta que la tira de sello haga contacto con la persiana exterior. Apriete los tornillos del divisor para completar el ajuste. -
Page 32: Instalación De Rejilla Interior De Aire De Retorno
NOTAS: Estas son los arreglos de la rejilla de aire de retorno / filtro / acceso de panel recomendados por Friedrich. Consulta a Friedrich para otros arreglos. Arreglos de aire de retorno inadecuados pueden causar problemas de funciona- mento. Los arreglos del aire de retorno estan demonstrados de frente, pero también pueden ser instalados desde el lado... -
Page 33: Datos De Flujo De Aire Interior
AVISO Peligro de partes móviles Apague la eléctrica antes de serviciar este componente. El abanico puede iniciar automáticamente. El no hacerlo puede resultar en daños a la propiedad, heridas personales y/o la muerte. Datos del flujo de aire interior El flujo de aire interior se puede determinar midiendo la presión estática externa (ESP) del sistema de conductos utilizando un manómetro inclinado o calibrador luego consulte la tabla "A"... -
Page 34: Termostato Remoto
6. Vuelva a colocar la cubierta de la caja de control. Terminales del Tablero de Control El Vert-I-Pak de Friedrich ha incorporado disposiciones para la conexión a un interruptor externo para controlar la electecidad de la unidad. El interruptor puede ser un sistema central de tablero de control o incluso un interruptor de puerta abierta normal. -
Page 35: Ilustraciónes De Cableado Y Termostato
Figura 15 Ilustraciones de cableado eléctrico y de termostato TERMOSTATO RT6 (DE FRENTE) NOTA: LA ILUSTRACION ARRIBA, DEMUESTRA EL CABLEADO TÍPICO DEL TERMOSTATO PARA LA OPERACIÓN DE DOS VELOCIDADES DE ABANICO. VEA EL PANEL DE CONTROL DE LA UNIDAD PARA LA ESQUEMA ACTUAL DE CABLEADO Y ESQUEMÁTICA. -
Page 36: Verificación De Instalación Final
Servicio Autorizado de garantía Friedrich en la area para referencias si es necesario. Operación de chasis Puerta de aire freso La puerta de aire fresco es un sistema de admision (intake). -
Page 37: Servicio Y Garantía
Servicio y Garantía Servicios / Cambios rápidos de chasis El chasis está diseñado para la desconexión rápida y cambio. Para el servicio de electricidad de menores, quite los tornillos y la tapa de desconexión, luego levante la cubierta de la caja de control hacia arriba. Para servicios mayores, como servicios de y de refrigeración y abanico, remueve el chasis del closet de utilidad. -
Page 38: Códigos De Error
Códigos de error y Estado de la Alarma Panel de Unidad de control El control mostrado aquí tiene cuatro dígitos. Los dos dígitos izquierdos indican el código de error (1 a 24). Los íconos de on/off arriba de estos dos dígitos indican el estado actual del código de error. Los dos dígitos a la derecha muestran la cuenta histórica (hasta 99) del código de error asociado. -
Page 39: Accesorios
Accesorios PLENUM DE PARED Marco de dos partes que tiene una profundidad de 5 ½" a 8”. El plenum de pared se asienta adentro de la penetración de la pared exterior. VPAWP1-8 DIMENSIONES: 30 ⅜" altura x 24 1/8 " ancho. DIMENSIONS DE HUECO: 30 7/8"... -
Page 40: Garantía
Friedrich Air Conditioning Company. Cualquier pieza defectuosa que se va reemplazar se debe entregar a Friedrich, a cambio de la pieza de repuesto. Pruebas para determi- nar la fecha de instalación se deben presentar, sino la fecha de inicio de este certificado se considera como nuestra fecha de embarque, más de sesenta días. - Page 41 ® VERT-I-PAK Série-A Système de conditionnement d’air monobloc vertical, 9000 à 18000 Btu/h NOTE: Ce manuel se rapporte uniquement aux modèles de 9000 à 18000 Btu/h. Pour les modèles de 24000 Btu/h veuillez utiliser le manuel 920-159-07. 920-075-13 (1-11)
- Page 42 Généralités Instructions préliminaires ... Avertissements ... Renseignements sur la sécurité ... Caractéristiques générales Identification du modèle ... Caractéristiques de l’appareil ... Caractéristiques électriques ... Alimentation électrique ... Calibre des fils électriques ... Recommandations pour l’installation ... Installation Dimensions du local technique ... Installation du plénum et des persiennes extérieures ...
-
Page 43: Instructions Préliminaires
Félicitations ! Merci d’avoir choisi Friedrich. Votre nouveau système de conditionnement d’air Vert-I-Pak a été conçu et fabriqué avec soin afin de vous fournir une température et un niveau d’humidité confortables, avec constance et efficacité pendant de nombreuses années. Les nombreuses caractéristiques qui ont été ajoutées à cet appareil lui permettent de fonctionner sans bruit et d’optimiser la circulation d’air frais et sec tout en économisant au maximum les ressources énergétiques. -
Page 44: Caractéristiques Générales
Caractéristiques générales Guide d´idIdentification du modèle Vert-I-Pak® NUMÉRO DE MODÈLE SÉRIES V: vertical E = Climatisation avec chauffage électrique H = Thermopompe SPRÉSENTATION A = Boîtier de 32’’/47’’ PUISSANCE NOMINALE Série A (Btu/h) TENSION Caractéristiques de l’appareil MODÈLE: Tension (T) Frigorigène Largeur du caisson Profondeur du caisson... -
Page 45: Alimentation Électrique
Caractéristiques électriques Watts Chauffe 2500/2050 Tension Btu/h chauffage 8500/7000 Ampères chauffage 10.9/9.9 Courant min. admissible Disjoncteur divis. (A) 18.5 Compr. rotor bloqué (A) Ampères climatisation 4.1/4.3 Puissance chauffage std 2.5 Kw Connexion au secteur Raccordement fixe Recommended Branch Circuit Wire Sizes * AWG-American Wire Gauge Alimentation électrique Utilisez UNIQUEMENT les calibres de fils... -
Page 46: Recommandations Pour L'installation
Ces renseignements ne sont donnés qu’à titre indicatif et ne couvrent pas la totalité des possibilités d’installation. Pour obtenir des détails sur d’autres agencements, veuillez contacter Friedrich Air Conditioning (informations au dos du manuel). En respectant ces quelques recommandations simples, vous serez assurés que votre Friedrich Vert-I-Pak fonctionnera sans problème pendant de nombreuses années. -
Page 47: Installation
Installation Dimensions du local technique La figure 3 indique les dimensions recommandées pour une installation intérieure dans un local technique. Un dégagement minimum de 8 cm sur les trois côtés de l’appareil doit permettre la circulation de l’air repris ainsi qu’un accès pour les travaux d’installation et d’entretien. -
Page 48: Installation Du Plénum Et Des Persiennes Extérieures
Installation du plénum mural et des persiennes extérieures Pour l’Installation des éléments du plénum, suivre les instructions fournies. NOTE : RAPPEL IMPORTANT. LE PLÉNUM MURAL DE FRIEDRICH N’EST PAS CONÇU POUR SUPPORTER DES ÉLÉMENTS DE STRUCTURE DU BÂTIMENT. LA MISE EN PLACE D’UN LIN- TEAU DOIT ÊTRE EFFECTUÉE SELON LES RÈGLES. - Page 49 Figure 7 Mesure et encadrement de l’ouverture extérieure 9000 / 12000 / 18000 BTU/h L’ouverture doit mesurer 62,5 cm de largeur par 78,4 cm de hauteur. Le bas de l’ouverture brute doit se trouver à 2 cm de la surface sur laquelle reposera l’appareil.
- Page 50 Figure 9 Installation du plénum Note : La pose des ancrages dans l’encadrement doit être conforme aux exigences du Code du bâtiment. Pose des solins Calfeutrage correct Grille extérieure VPAL2 montée sur la partie A du plénum (extérieur) Après la réalisation de l’ouverture brute, vous pouvez procéder à l’assemblage des deux parties du plénum.
-
Page 51: Système D'évacuation Du Condensat
Figure 10 Positionnement du séparateur Ajustement Desserrez les deux vis situées sur le dessus du séparateur. Poussez le séparateur vers l’extérieur jusqu’à ce que le joint d’étanchéité soit en contact avec la grille extérieure. Resserrez les vis du sépa- rateur. NOTE : L’installation du plénum est terminée. -
Page 52: Installation De La Grille De Reprise D'air Intérieur
Elle doit avoir une surface d’ouverture d’au moins 1613 cm². NOTES: Pour la reprise d’air, Friedrich recommande certains agencements de grilles, filtres et panneaux d’accès. Pour d’autres types d’agencements, veuillez nous consulter. Tout dispositif de reprise d’air incorrect pourrait l’appareil. -
Page 53: Données Sur Le Débit D'air Intérieur
AVERTISSEMENT Pièces mécaniques dangereuses Coupez l’alimentation électrique avant de toucher à cet élément. Le ventilateur peut démarrer automatique- ment. Ignorer cet avertissement peut entraîner des dommages matériels, ainsi que des blessures pouvant être fatales. Données sur le débit d’air intérieur On peut déterminer le débit d’air intérieur en mesurant la pression statique externe (PSE) du réseau de conduits d’air au moyen d’un manomètre à... -
Page 54: Thermostat Mural
être mortelles. Sur les appareils d’autres marques et même sur les anciens modèles de Friedrich, le câblage des commandes peut comporter des différences. Pour obtenir des précisions sur le câblage, s’adresser directement au fabricant. -
Page 55: Schéma De Câblage
Figure 15 Schéma de câblage THERMOSTAT RT6 (FRONT) BLACK NOTE : LE SCHÉMA CI-DESSUS EST UN EXEMPLE CLASSIQUE DE CÂBLAGE DU THERMOSTAT POUR L’UTILISATION D’UN VENTILATEUR À DEUX VITESSES. POUR RÉALISER LE CÂBLAGE DE VOTRE APPAREIL, REPORTEZ-VOUS AUX SCHÉMAS AFFICHÉS SUR LE PANNEAU DE COMMANDES. -
Page 56: Dernières Opération De Raccordement De L'appareil Liste De Vérification De L'installation
Friedrich, la plus proche. Fonctionnement de l’appareil Le système « Fresh Air Door »... -
Page 57: Entretien Et Remplacements Rapides
L’entretien et la garantie Entretien et remplacements rapides L’appareil a été conçu pour faciliter la déconnexion et le remplacement des pièces. Pour de petites interventions sur le circuit électrique, il suffit de retirer l’interrupteur de sûreté et de dévisser le couvercle du tableau de commandes avant de le relever vers le haut. -
Page 58: Codes D'erreur
Codes d’erreur et état d’alarme Panneau de commandes del’appareil L’écran illustré plus bas affiche quatre chiffres. Les deux de gauche servent aux codes d’erreur (01 à 24). L’état actuel d’une erreur est indiqué par les témoins OFF ou ON au-dessus de ces deux chiffres. Les deux chiffres de droite dénombrent (jusqu’à 99) l’historique du code d’erreur affiché. -
Page 59: Accessoires
Accessoires MODÈLE PLÉNUM MURAL. Cadre en deux parties coulissant l’une dans l’autre. Profondeur extensible de 14 à 20,3 cm. Le plénum s’installe dans l’embrasement du mur extérieur. VPAWP1-8 DIMENSIONS : Hauteur 77,1 cm; largeur 61,3 cm. OUVERTURE MURALE : Hauteur 78,4 cm; largeur 62,5 cm. VPAWP1-14 Identique à... -
Page 60: Garantie
Company – International Division. Toute pièce défectueuse devant être remplacée doit être mise à la disposition de FRIEDRICH en échange de la pièce de rechange. Elle doit être accompagnée d’une preuve susceptible de déterminer la date d’installation initiale, à défaut de quoi la date du présent certificat, majorée de soixante jours, sera considérée comme étant la date de livraison de l’équipement. - Page 64 FRIEDRICH AIR CONDITIONING CO. 10001 Reunion Place, Suite 500 San Antonio, Tx 78216 1-800-541-6645 www.friedrich.com...
