Grandstream Networks GXV3651_FHD Quick Start Manual

Ip high definition camera
Hide thumbs Also See for GXV3651_FHD:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual
Grandstream Networks, Inc.
1297 Beacon Street, 2nd Floor
Brookline, MA 02446, USA
Tel : +1 (617) 566 – 9300
Fax: +1 (617) 247 – 1987
www.grandstream.com
For Warranty and RMA information, please visit www.grandstream.com
深圳市南山高新科技园中区
科发路2号1栋（朗峰大厦）5楼
电话: +86 755-2601-4600
传真: +86 755-2601-4601
www.grandstream.cn
GXV3651_FHD
IP H
D
IGH
EFINITION
C
AMERA
QuickStart
Guide

Advertisement

loading
Need help?

Need help?

Do you have a question about the GXV3651_FHD and is the answer not in the manual?

Questions and answers

Related Manuals for Grandstream Networks GXV3651_FHD

Summary of Contents for Grandstream Networks GXV3651_FHD

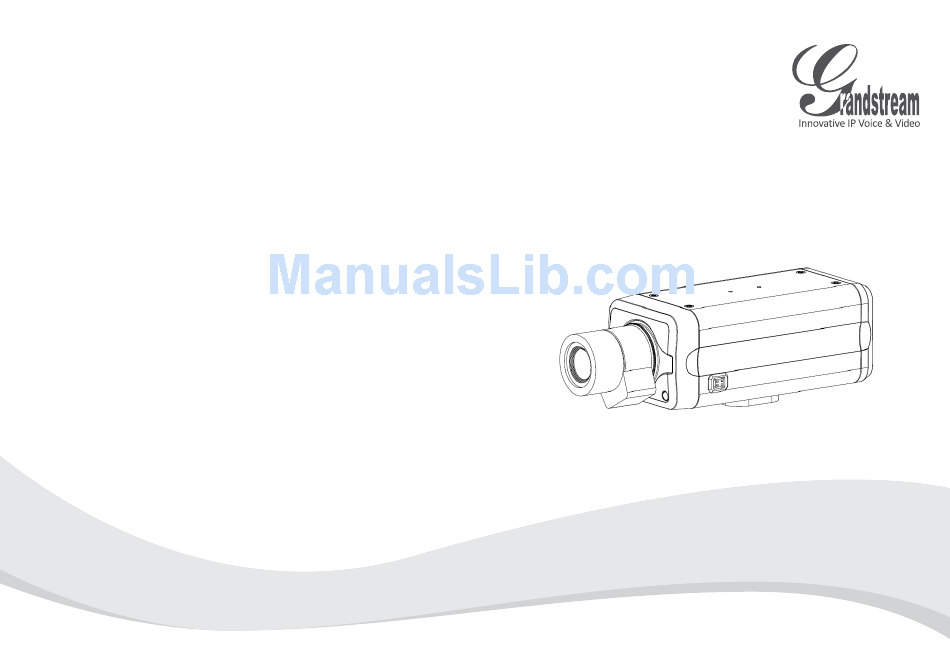

  • Page 1 1297 Beacon Street, 2nd Floor 深圳市南山高新科技园中区 Brookline, MA 02446, USA 科发路2号1栋（朗峰大厦）5楼 Tel : +1 (617) 566 – 9300 电话: +86 755-2601-4600 QuickStart Fax: +1 (617) 247 – 1987 传真: +86 755-2601-4601 Guide www.grandstream.com www.grandstream.cn For Warranty and RMA information, please visit www.grandstream.com...
  • Page 2 Content English............1 Español...........11 Français..........21 简体中文..........31...

  • Page 3: Package Contents

    RECAUTIONS ONNECTING THE GXV3651_FHD • Do not attempt to open, disassemble, or modify Refer to the illustration below when following the the device instructions on the next page. • Do not use a third party power adapter • Do not expose this device to temperatures outside the range of -10 C to +55 C •...
  • Page 4 2: Plug an RJ45 Ethernet cable into the network port. Plug the other end into a hub, switch tep 1: Navigate your browser to: or router. http://www.grandstream.com/products/ tools/surveillance/gsurf_pro.zip Option B tep 2: Run Gsurf_Pro -> "Manage Tool" -> "Search Tool".
  • Page 5 tep 7: Once you log into the GXV3651_FHD’s web tep 5: Open Microsoft Internet Explorer on your PC. interface, the device will indicate that you Type in the IP in the address bar. need to install or update the video plug in. tep 6: A pop-up window will appear with prompts for a user name and password.
  • Page 6 4: Please refer to Step 6-10 above. tep 2: Set the IP address of your PC to 192.168.1.X. Please download the user manual and FAQ Set the default gateway of your PC to for more detailed configuration instructions: 255.255.255.0. http://www.grandstream.com/support...

  • Page 7: Gxv3651_Fhd Sample Connection Diagram

    XV3651_FHD LENS SPECIFICATIONS XV3651_FHD SAMPLE CONNECTION DIAGRAM Lens Mount Resolution 5 Megapixel Image Format 1/2” Image Sensor CMOS Focal Length 4.5~10 mm Back Focal Length 6.79~11.8 mm View Angles 102º ~ 46.5º / 80.5º ~37º (F.O.V)(W~T)(D/H/V) /60º ~28º Aperture Effective Aperture Front: 19.8 mm Rear: 9.3 mm M.O.D...
  • Page 8 Precauciones Conexión del GXV3651_FHD Observe la ilustración de abajo cuando siga las • No intente abrir, desarmar o modificar la unidad instrucciones en la página siguiente. • No use un adaptador de corriente de otra marca • No exponga esta unidad a temperaturas fuera de este rango: -10 C to +55 C •...
  • Page 9 Conecte el cable de red RJ45 en el puerto de red. Conecte el otro extremo en el hub/ Paso 1: Navegue su explorador hacia: switch/router. http://www.grandstream.com/products/ tools/surveillance/gsurf_pro.zip Si el usuario elije opción B: Paso 2: Ejecute la herramienta Gsurf_Pro -> "Manage Tool"...
  • Page 10 Paso 7: Luego de ingresar a la página web, su Paso 5: Abra Microsoft Internet Explorer en su PC. explorador le indicará que se necesita instalar Ingrese la dirección IP en la barra de o actualizar el plug in de video para poder direcciones.
  • Page 11 4: Por favor referirse a los pasos 6-10 arriba. red. Paso 2: Coloque la IP de su PC en 192.168.1.X. Colo- Por favor baje el manual de usuario y FAQ para que la máscara de red de su PC en más instrucciones de configuración: 255.255.255.0. http://www.grandstream.com/support...
  • Page 12 Especificaciones del Lente XV3651_FHD Diagrama de Conexion GXV3651_FHD Montura del Lente Resolucion 5 Megapixel Formato de Imagen 1/2” Sensor de Imagen CMOS Longitud focal 4.5~10 mm Longitud focal trasera 6.79~11.8 mm Abertura Angulos de visión 102º ~ 46.5º / 80.5º ~37º (F.O.V)(W~T)(D/H/V) / 60º...

  • Page 13: Contenu Du Pack

    • Utiliser uniquement un boîtier d’alimentation Grandstream • Ne pas exposer cet appareil à des temperatures hors de la gamme de -10 C to +55 C • Ne pas exposer vet appareil a un environment ayant une humidité...
  • Page 14 Branchez un cable Ethernet RJ45 au port réseau. Branchez l’autre extremité à un hub/ DHCP switch/routeur. Etape 1: Accédez à votre navigateur: http://www.grandstream.com/products/ tools/surveillance/gsurf_pro.zip Si l’utilisateur choisi l’option B Etape 2: Exécutez l’outil de Gsurf_Pro->"Manage Etape 1: Branchez un cable Ethernet RJ45 au port Tool"->"Search Tool".
  • Page 15 Etape 7: Une fois connecté sur l’interface Web du Etape 5: Ouvrez Microsoft Internet Explorer sur votre GXV3651_FHD, l’appareil indiquera que vous PC. Saisissez l’adresse IP dans la barre devez installer ou mettre à jour le plugin d’adresse. video. Cliquer sur le texte pour le télécharger. Etape 6: Une fenêtre pop-up apparaîtra avec invite à...
  • Page 16 Connectez votre PC et le GXV3651_FHD au Pour les instructions de configuration détaillées, meme réseau. veuillez télécharger le manuel d’utilisation et Etape 2: Fixez l’adresse IP de votre PC à 192.168.1.X ‘laide: et le masque sous réseau à 255.255.255.0. http://www.grandstream.com/support...
  • Page 17 Spécifications de la lentille du xemple de Diagramme de connexion du GXV3651_FHD GXV3651_FHD Monture de caméra Résolution 5 Megapixel Format de l’image 1/2” Capteur d’image CMOS Distance Focale 4.5 ~ 10 mm Distance Focale Arrière 6.79 ~11.8 mm Ouverture Angles de vue 102º...
  • Page 18 XV3651_FHD 连接方法 注意事项 • 请不要打开、拆卸或修改该设备 请参照下图以及下一页的操作说明。 • 请不要使用第三方的电源适配器 • 请不要在超出 至 摄氏度的环境下使用 网络接口 此设备 GXV3651_FHD • 请不要将 暴露在超出相对湿 度10-90%范围外的环境下 包装内容 电源接口 GXV3651_FHD一个 12V DC 电源一个 方案A 使用 RJ45 方案 使用 以太网 电源适配器 接口通过 供电 供电 注意: 选择A方案使用电源适配器给设备供电 快速入门指南一本 绿色接线卡槽一个 或选择B方案使用 给设备供电。...
  • Page 19 3651_FHD 配置 方案A 步骤 1: 将电源适配器与 GXV3651_FHD 的 连接GXV3651_FHD到DHCP服务器环境 端口相连； 下,GXV3651_FHD默认通过DHCP获取IP地址 步骤 2: 将 RJ45 网线一端与网络接口相连，另 步骤1: 通过浏览器访问地址下载IP搜索工具 一端与集线器、交换机或路由器相 http://www.grandstream.com/products/ 连。 tools/surveillance/gsurf_pro.zip 步骤2：运行下载的IP搜索工具 Gsurf_Pro -> 方案B Manage Tool->Search Tool. 步骤3：点击 按键,搜索该网段下的设 步骤 1: 将 RJ45 GXV3651_FHD 网线一端连入 网 备IP地址 络接口，另一端与以太网供电交换机...
  • Page 20 GXV3651_FHD 步骤5: 打开IE浏览器，在地址栏输入搜索到 步骤7: 登录到 网络界面后, 的设备IP地址。 浏览器将提示您安装或更新插件。 步骤6: 界面将会跳出输入用户名及密码 的验证框, 出厂时默认的用户名和密 码均为：admin 步骤8: 保存VideoPlugine.exe并且在电脑上 运行。重新启动IE浏览器，您将会看 到以下窗口提示安装信息。 步骤9: 安装完毕后，您将会看到网页如下页 用户名密码提示窗口 图中所示，点击播放按钮观看视频。...
  • Page 21 步骤10: 点击网络用户界面左侧的菜单进行更 多的高级配置。 步骤3: 打开微软的 浏览器，在 地址栏中输 GXV3651_FHD 通过默认的静态IP地址访问 入 的出厂默认 地址 192.168.1.168 ； 如果将GXV3651_FHD置于非DHCP环境下或三分钟 步骤4：请参考前页中步骤6-10。 后GXV3651_FHD未从DHCP服务器得到响应，它将 使用默认的静态IP地址192.168.1.168访问。 步骤1: 将您的PC与GXV3651_FHD通过双绞 线相连，或将您的PC与GXV3651_FHD 注意：请下载用户手册和常见问题解答，以取 接入同一网段； 得更详细的配置说明。下载地址: http://www.grandstream.cn 步骤2: 将您的PC的IP地址设置为192.168.1.X 将子网掩码设置为255.255.255.0。...
  • Page 22 3651_FHD 镜头参数 3651_FHD 连接示意图 镜头接口 解析度 5百万像素 1/2” 像面尺寸 CMOS 感测器 4.5 ~ 10 mm 焦距 6.79 ~ 11.8 mm 后焦距 通光孔径 102º ~ 46.5º / 80.5º ~37º 视场角 /60º ~28º (F.O.V)(W~T)(D/H/V) 有效通光口径 前：直径 19.8 mm 后：直径 9.3 mm 0.10 m 最近物距...
