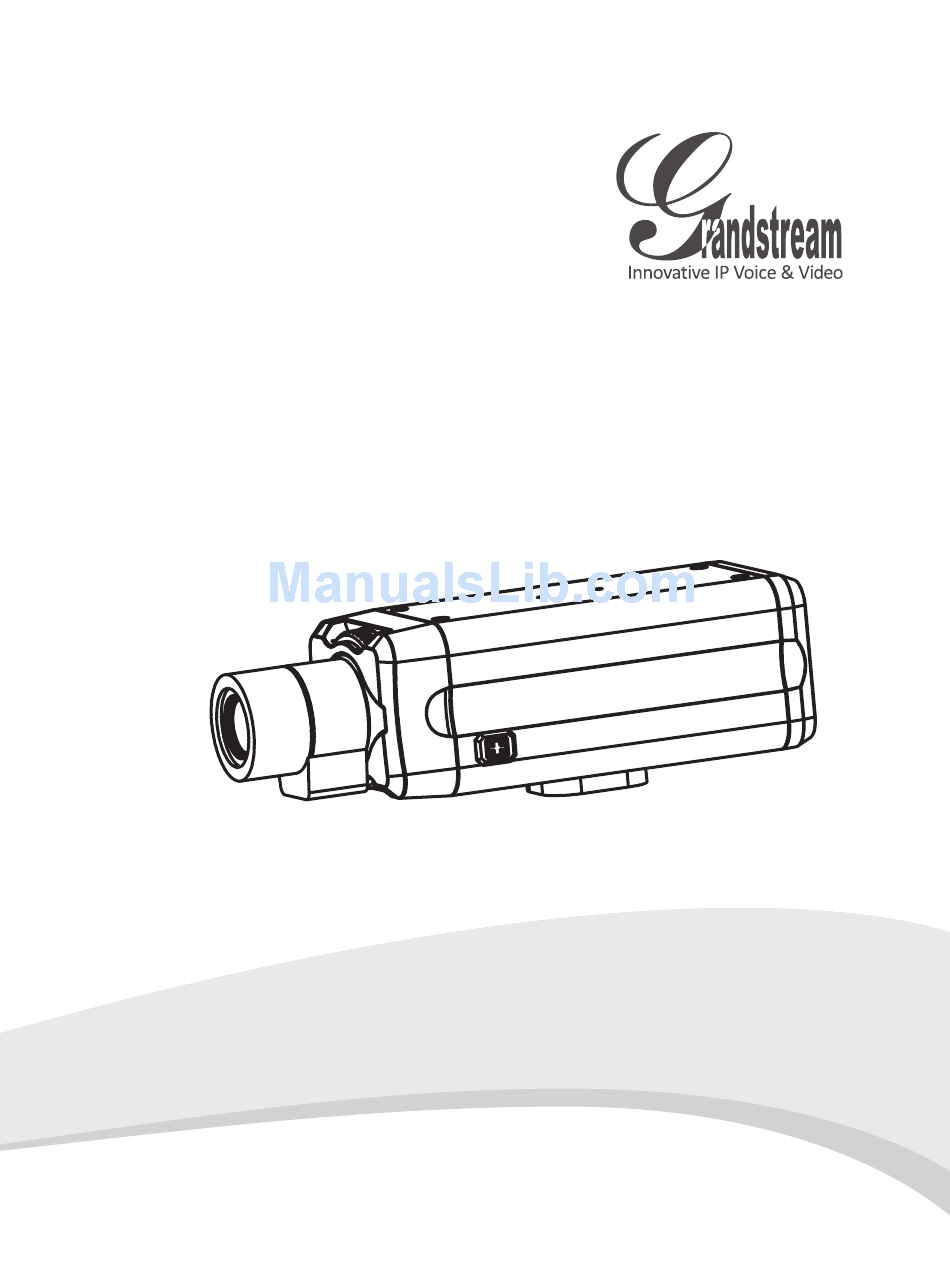

GXV 3601
IP C
AMERA
QuickStart
Guide

Advertisement

loading

Related Manuals for Grandstream Networks GXV 3601

Summary of Contents for Grandstream Networks GXV 3601

  • Page 1 GXV 3601 IP C AMERA QuickStart Guide...

  • Page 2: Package Contents

    RECAUTIONS • Do not attempt to open, disassemble, or modify the device • Do not use a third party power adapter • Do not expose this device to temperatures outside the range of -10 C to +55 C • Do not expose the GXV3601 to environments outside of the following humidity range: 10-90% RH (non-condensing) ACKAGE CONTENTS...
  • Page 3 ONNECTING THE GXV3601 Refer to the illustration below when following the instructions on the next page. Network Port Option B: R thernet able Power over Power Port Ethernet(PoE) witch Option A: ower dapter To AC Outlet NOTE: Choose Option A if using the power supply. Or choose Option B if using a Power over Ethernet (PoE) switch.
  • Page 4 Option A tep 1: Insert the power adapter into the 12V DC port on the GXV3601. Plug the other end of the adapter into an AC power outlet. tep 2: Plug an RJ45 Ethernet cable into the network port. Plug the other into a hub, switch or router.
  • Page 5 XV3601 CONFIGURATION Configuring the GXV3601 using Microsoft Internet Explorer tep 1: Connect your PC and the GXV3601 to the same network. tep 2: Set the IP address of your PC to 192.168.1.X. Set the Default Gateway of your PC to 255.255.255.0.
  • Page 6 tep 3: Open Microsoft Internet Explorer on your PC. Type 192.168.1.168 in the address bar. tep 4: A pop-up window will appear with prompts for a user name and password. The default administrator user name and password are both set to “admin” at the default factory configuration.
  • Page 7 5: Once you log into the GXV3601’s web inter- face Internet Explorer will indicate that “This website wants to install to following add-on: ‘GSViewer.cab’ from Grandstream Networks, Inc.” Install this add-on by follow- ing the instructions. tep 6: Once the installation of GSViewX.cab completes you will see the web page shown in the screenshot on the next page.
  • Page 8 7: Click through the menu on the left hand side of the web UI for more advanced configura- tion parameters. Please download the user manual and FAQ for more detailed configuration instructions: http://www.grandstream.com/support/gxv_series_sur- veillance/gxv3601/documents/gxv3601_usermanual_ english.pdf...
  • Page 9 XV3601 SAMPLE CONNECTION DIAGRAM...
  • Page 10 XV3601 LENS SPECIFICATIONS Lens Specifications Lens Mount Lens Format 1/3” (Image Sensor Area) Focal Length Variable forcus 3.5 to 8 mm Aperture (D/f’) 1/1.4 View Angle 81 (Horizontal) IRIS Minimum Object Distance 0.20 m (0.65 ft) Size 36 X 52 X 52 mm (Diameter X Length1 X Length2) (1.42 X 2.05 X 2.05 in) Operation...
  • Page 11 Precauciones • No intente abrir, desarmar o modificar la unidad • No use un adaptador de corriente de otra marca • No exponga esta unidad a temperaturas fuera de este rango: -10 C a +55 C • No exponga esta unidad a condiciones húmedas fuera del rango de 10 a 90 % RH (no condensadas) Contenido Adaptador...
  • Page 12 Conexión del GXV3601 Observe la ilustración de abajo cuando siga las instrucciones en la pagina siguiente Puerto de Opción B: Cable de Puerto de Red RJ45 hacia switch corriente Opción A: Adaptador de corriente hacia toma de corriente Nota: Utilice solo una opción A o B...
  • Page 13 Si el usuario elije opción A, Paso 1: Conecte el conector pequeño y redondo del adaptador de corriente en el puerto de cor- riente. Conecte el otro extremo en la toma de corriente Paso 2: Conecte el cable de red RJ45 en el Puerto de red.
  • Page 14 Configuración del GXV3601 Configure el GXV3601 usando el Explora- dor Internet de Microsoft Paso 1: Conecte su PC y el GXV3601 a la misma red. Paso 2: Coloque la IP de su PC en 192.168.1.X. Coloque la mascara de red en 255.255.255.0.
  • Page 15 Paso 3: Abra su explorador de Internet Microsoft. Coloque 192.168.1.168 en la barra de dirección. Paso 4: Una ventanilla saldrá pidiendo ingresar el nombre de usuario y contraseña. El nombre de usu- ario por defecto para el administrador es “admin” y “admin”.
  • Page 16 Luego de ingresar a la pagina web, su explorador le indicara que “ Esta pagina quiere instalar el siguiente add-on: GSViewerX.cab desde “Grandstream Networks Inc.”. Instale el add-on siguiendo las instrucciones. Paso 6: Luego de instalar el GSViewX.cab con éxito, el usuario podrá...
  • Page 17 Paso 7: Para mas configuraciones vaya al menú principal a la izquierda. Por favor baje el manual de usuario y FAQ para mas instrucciones de configuracion: http://www.grandstream.com/support/gxv_series_sur- veillance/gxv3601/documents/gxv3601_usermanual_ english.pdf...
  • Page 18 XV3601 Diagrama de Conex-...
  • Page 19 XV3601 Especificaciones del Lente Especificaciones del Lente Montura del Lente Formato del Lente 1/3” Longitud de Foco Foco variable 3.5 a 8 mm Apertura (D/F) 1/1.4 Angulo Horizontal IRIS Distancia a Objeto Minima 0.20 mt (0.65 pies) Tamaño 36 X 52 X 52 mm (Diametro x Longitud 1 x Longitud 2) (1.42 X 2.05 X 2.05 in) Operación...
  • Page 20 RECAUTIONS • Ne pas tenter d’ouvrir, de désassembler ou de modifier le dispositif • Ne pas utiliser un boitier d’alimentation tiers • Ne pas exposer cet appareil à des températures hors de la gamme de -10 °C à +55 °C •...
  • Page 21 ONNEXION DU GXV3601 Reportez-vous à l’illustration ci-dessous en suivant les instructions sur la page suivante. Port Réseau Option B : Câble Ethernet RJ45 au port Port Ethernet pré-alimenté d’alimentation (PoE) du Switch Option A : Boitier d’alimentation à la prise électrique NOTE : Pour l’alimentation, choisissez l’option A ou B...
  • Page 22 Si l’utilisateur choisi l’option A Etape 1: Branchez le petit, rond connecteur du boitier d’alimentation dans port d’alimentation. Branchez l’autre extrémité dans une prise murale. Etape 2: Branchez un câble Ethernet RJ45 dans le port réseau. Branchez l’autre extrémité sur un hub / switch / routeur.
  • Page 23 a Configuration du GXV3601 Configurez le GXV3601 en utilisant le navi- gateur Microsoft Internet Explorer Etape 1: Connectez votre PC et le GXV3601 dans le même réseau. Etape 2: Fixez l’adresse IP de votre PC à 192.168.1.X et le masque sous réseau à 255.255.255.0.
  • Page 24 Etape 3: Ouvrez le navigateur Microsoft Internet Explorer et tapez 192.168.1.168 dans la barre d’adresse. Etape 4: Une fenêtre apparaîtra pour inviter les utilisateurs à entrer le nom d’utilisateur et mot de passe. Le nom d’utilisateur et le mot de passe par défaut de l’administrateur sont “admin”...
  • Page 25 Etape 5: Après avoir accédé à la page Web, IE in- dique que “Ce site veut installer l’add-on ci-après:« GSViewerX.cab ‘de’ Grandstream Networks Inc. “ Installez cette add-on en suivant les instructions. Etape 6: Après l’installation du GSViewX.cab avec succès, les utilisateurs pourront voir la page d’accueil indiquée dans l’image suivante.
  • Page 26 Etape 7: Pour plus de paramètres, Veuillez aller sur le menu principal sur le côté gauche. Pour les instructions de configuration détaillées, veuillez télécharger le manuel d’utilisation et l’aide. http://www.grandstream.com/support/gxv_series_sur- veillance/gxv3601/documents/gxv3601_usermanual_ english.pdf...
  • Page 27 xemple de Diagramme de connexion du GXV3601...
  • Page 28 Spécifications de la lentille du GXV3601 Spécifications de la lentille Support de Lentille Format de Lentille 1/3” Longueur du Focal Centre Variable 3.5 to 8 mm Ouverture 1/1.4 Angle de vue horizontal IRIS Distance minimale de 0.20 m (0.65 pies) l’objet Taille 36 X 52 X 52 mm...
