Wayne CDUCAP995 Warranty & Service Parts Sheet

Please read and save these instructions. This manual contains important Safety Warnings and Operating Instructions. You will need to refer to it
before attempting any installation or maintenance. Always keep this manual with the unit so that it will be easily accessible. Failure to read and follow
these warnings and instructions could result in property damage, serious injury or death.
Veuillez lire et conserver ces instructions. Ce manuel contient des instructions d'utilisation et des avertissements de sécurité importants.
Il faudra s'y reporter avant toute installation ou tout entretien. Toujours conserver ce manuel avec l'appareil pour qu'il soit facilement accessible. Ne pas lire et suivre ces
avertissements et ces instructions pourrait mener à des dommages à la propriété, à de graves blessures ou à la mort.
Sírvase leer y guardar estas instrucciones. Este manual contiene Advertencias de seguridad e Instrucciones de funcionamiento. Deberá consultar el mismo antes de realizar
cualquier instalación o mantenimiento. Siempre mantenga este manual con la unidad de forma de acceder al mismo fácilmente. No leer ni respetar estas advertencias e
instrucciones podría dar como resultado daño a la propiedad, lesiones graves o la muerte.
SPECIFICATIONS • SPÉCIFICATIONS • ESPECIFICACIONES
POWER SUPPLY REQUIREMENTS
EXIGENCES D'ALIMENTATION DE COURANT
REQUISITOS DE SUMINISTRO DE ENERGÍA
MOTOR, MOTEUR, MOTOR
HORSEPOWER / AMP RATINGS
HORSEPOWER / VALEURS EN AMPÈRES
CLASIFICACIONES DE CABALLOS DE
FUERZA/AMPERIOS
LIQUID TEMPERATURE RANGE
GAMME DE TEMPÉRATURE DU LIQUIDE
RANGO DE TEMP. DEL LÍQUIDO
CIRCUIT REQUIREMENTS
EXIGENCES DE CIRCUIT
REQUISITOS DEL CIRCUITO
DIMENSIONS 11-1/2 in. high x 9-3/4 in. base
DIMENSIONS 29 cm de haut x 24,7 cm de base (11 1/2 x 9 3/4 po)
DIMENSIONES 29,2 cm (11-1/2 pulg.) de alto x 24,7 cm (9-3/4) pulg. de base
ON LEVEL (FACTORY SET)
NIVEAU DE COUPE (REGLÉ À L'USINE)
NIVEL DE ACTIVACIÓN (CONFIGURACIÓN
DE FÁBRICA)
OFF LEVEL (FACTORY SET)
NIVEAU DE DÉCOUPE (REGLÉ À L'USINE)
NIVEL DE CORTE (CONFIGURACIÓN DE
FÁBRICA)
CONSTRUCTION • CONSTRUCTION • CONSTRUCCIÓN
CDUCAP725
CDUCAP850
Cold rolled steel
MOTOR HOUSING
Acier roulé à froid
BOITIER DU MOTEUR
Acero laminado en frío
CUBIERTA DEL MOTOR
VOLUTE, VOLUTE, ESPIRAL Cast Iron, Fonte, Hierro fundido
IMPELLER Glass reinforced thermoplastic
IMPULSEUR Thermoplastique renforcé de verre
IMPULSOR Termoplástico reforzado con vidrio
DISCHARGE 1-1/2 in. NPT
DÉCHARGE
3,8 cm (1-1/2 po) NPT
DESCARGA 3,8 cm (1-1/2 pulg.) NPT
© 2011, WAYNE/Scott Fetzer Company.
Bomba sumergible para sumidero
120 V, 60 Hz
120 V, 60 Hz
120 V, 60 Hz
Single phase, oil fi lled
Monophasé rempli d'huile
Monofásico, con aceite
1 HP /10 A .......... (CDUCAP1000)
3/4 HP /10 A ....... (CDUCAP995)
3/4 HP /4.0 A ...... (EECAP995)
1/2 HP /10 A ....... (CDUCAP850)
1/3 HP /9.5 A ...... (CDUCAP725)
40° F to 120° F
4,4 à 48,9 °C (40° à 120 °F)
4 ºC a 48 ºC (40 °F a 120 °F)
15 A (minimum)
15 A (minimum)
15 A (mínimo)
Approximately 8 in.
Environ 20,3 cm (8 po)
Aproximadamente 20,3 cm
(8 pulg.)
Approximately 4 in.
Environ 10,2 cm (4 po)
Aproximadamente 10,2 cm
(4 pulg.)
EECAP995
CDUCAP995
CDUCAP1000
Stainless steel
Acier inoxydable
Acero inoxidable
www.waynepumps.com
Printed on 100% Recycled Paper

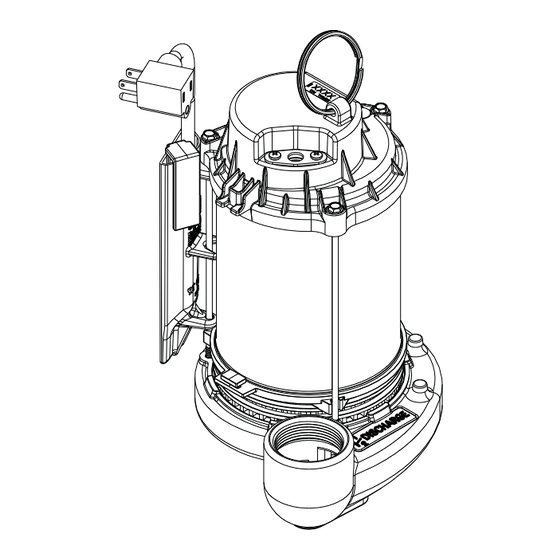

Submersible Sump Pump
Pompe de puisard submersible
WARRANTY & SERVICE PARTS SHEET
FEUILLET DE GARANTIE ET PIÈCES DE SERVICE
HOJA DE GARANTÍA Y PIEZAS DE REPUESTO
8
7
ON LEVEL
(APPROX. 8 IN.)
6
NIVEAU DE COUPE
(ENVIRON 20,3 CM)
NIVEL DE ACTIVACIÓN
(APROXIMADAMENTE 20,3 CM)
OFF LEVEL
(APPROX. 11 IN. WIDTH MIN)
NIVEAU DE DÉCOUPE
(ENVIRON 10,2 CM)
NIVEL DE CORTE
(APROXIMADAMENTE 10,2 CM)
1. GFCI GROUNDED 1. PRISE MISE À LA TERRE
OUTLET PROTÉGÉE PAR
DISJONCTEUR DE FUITE
À LA TERRE
2. PIGGY-BACK PLUG 2. FICHE SUPERPOSÉE
3. DISCHARGE PIPE 3. TUYAU DE DÉCHARGE
4. PUMP 4. POMPE
5. BASIN 5. CUVE
6. INLET 6. ENTRÉE
7. VENTILATION PIPE 7. TUYAU DE VENTILATION
8. CHECK VALVE 8. CLAPET
9. COUVERCLE DE
9. GASKET/BASIN LID
LA CUVE/JOINT
D'ÉTANCHÉITÉ
PERFORMANCE •
Models HP Discharge Head
Modéles CH Tête de décharge
Modelos HP Cabeza de descarga
Gal / hr
CDUCAP1000 1
L / hr
Gal / hr
CDUCAP995
3/4
EECAP995
L / hr
Gal / hr
CDUCAP850 1/2
L / hr
Gal / hr
CDUCAP725 1/3
L / hr
9
1. TOMACORRIENTE GFCI
CONECTADO A TIERRA
2. ENCHUFE A CUESTAS
3. TUBERÍA DE DESCARGA
4. BOMBA
5. PILETA
6. ENTRADA
7. TUBERÍA DE
VENTILACIÓN
8. VÁLVULA DE RETENCIÓN
9. JUNTA/TAPA DE LA
PILETA
PERFORMANCE • RENDIMIENTO
0 ft 5 ft 10 ft
0 m 1,5 m 3 m
5400 4860 3960
20441 18397 14990
4600 4300 3500
17413 16277 13249
4200 3900 3150
15899 14763 11924
3800 3450 2700
14385 13060 10221
450003-001 3/11
1
2
3
4
5
15 ft 20 ft
4 m 6 m
2940 1560
11129 5905
2550 1100
9653 4164
2100 n/a
7949 2271
1700 n/a
6435 n/a
