Beisler 100 Parts List

Universal-flap-pocket-machine
Hide thumbs Also See for 100:

Advertisement

Quick Links

Download this manual

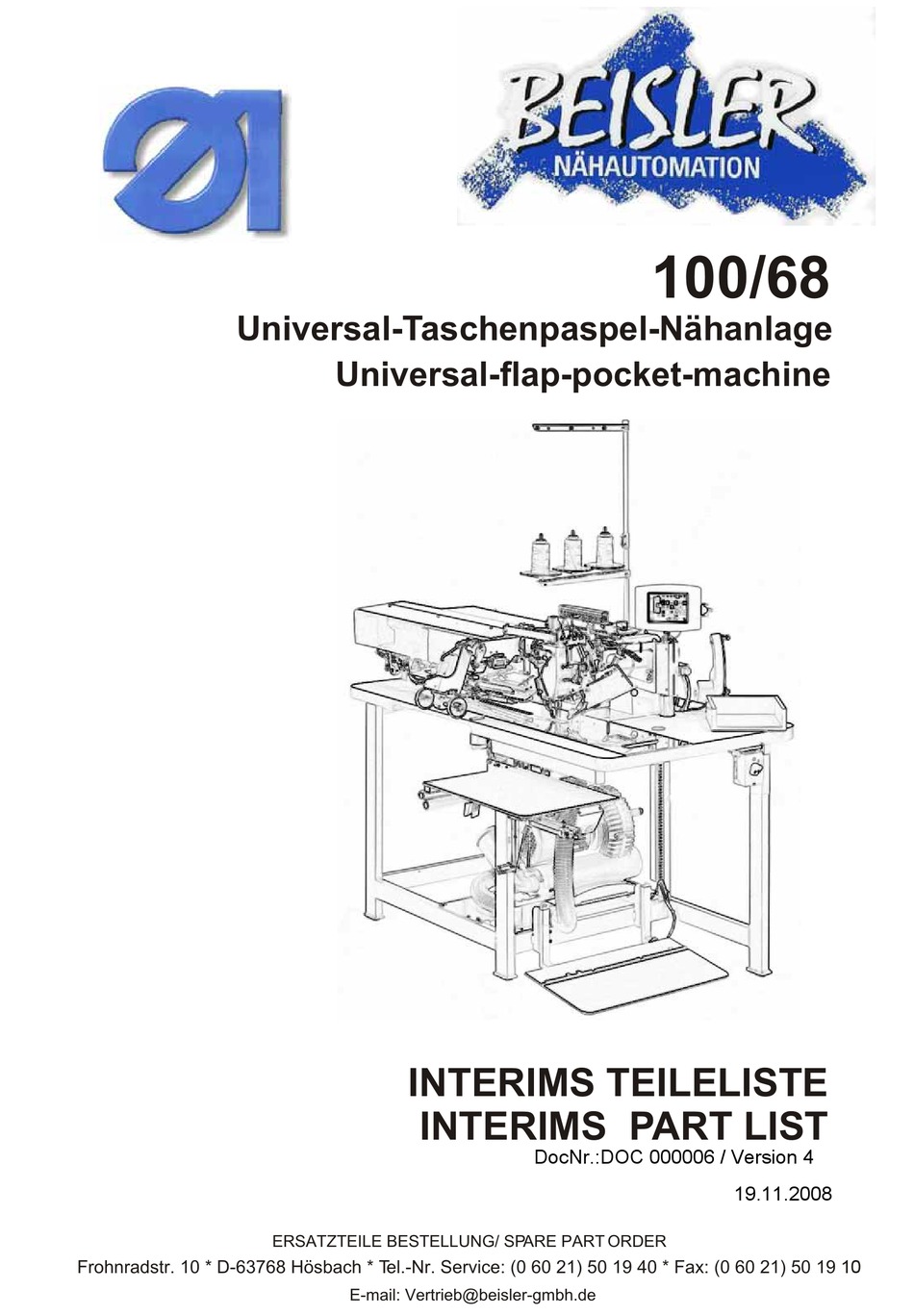

100/68
Universal-Taschenpaspel-Nähanlage
Universal-flap-pocket-machine
INTERIMS TEILELISTE
INTERIMS PART LIST
DocNr.:DOC 000006 / Version 4
19.11.2008
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10
E-mail: Vertrieb@beisler-gmbh.de

Advertisement

loading

Related Manuals for Beisler 100

Summary of Contents for Beisler 100

  • Page 1 INTERIMS TEILELISTE INTERIMS PART LIST DocNr.:DOC 000006 / Version 4 19.11.2008 ERSATZTEILE BESTELLUNG/ SPARE PART ORDER Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10 E-mail: Vertrieb@beisler-gmbh.de...
  • Page 2 Fadenwächter Befestigung thread monitor mounting 3402126.00 012212.00 Reflexlichtschranke Halter Stehbolzen photocell holder stay bolt 2100743.10 012227.00 012282.00 Achtung: Gültig ab 01.06.2007 ATTENTION: Valid from 01.06.2007 Interimsliste 100/68...
  • Page 3 Zylinder mit Feder cylinder with spring 1000516.00 Führung guide 008404.01 Messerhalter Messerhalter Mittelmesser knife holder knife holder knife 012134.00 008416.00 008688.00 Interimsliste 100/68...
  • Page 4 Spulenbremsfeder bobbin tension spring Spulenkapsel 3400159.00 bobbin case 008940.00 Spule bobbin 008935.00 Schraube screw 3400106.00 Messer Tastkopf knife bobbin thread sensor Schraube 3400107.00 2100754.30 screw 3400105.00 Interimsliste 100/68...
  • Page 5 100223.00 011134.00 Fadenfänger - thread catcher Messer Bewegl. Messer Federblech Messerschutz Halter knife movable knife flat spring knife guard 012315.00 012312.00 012313.00 012314.00 012311.00 NA4,8 011135.01 3400608.15 3400608.16 3400608.17 3400610.10 011135.00 3400610.07 3400610.08 3400610.09 3400610.10 NA10 011135.00 3400610.07 3400610.08 3400610.09 3400610.10 NA12 011135.00 3400614.07...
  • Page 6 Zahnriemen Schiene Wagen Wagen Messerkloben Schiene toothed belt guide rail carriage carriage knife holder guide rail 011889.00 1500546.00 1500547.00 1500551.00 011778.00 1500550.00 1100500.99 1100500.05 1100161-31 Abluftdrossel Schrittmotor Zylinder Reedschalter + Befestigung + Gleitlager throttle valve stepping motor reed switch + mounting + bush bearing cylinder 006927.00 012191.00...
  • Page 7 Zahnriemen Messerkloben Schiene Wagen toothed belt knife holder guide rail carriage 011889.00 011778.00 1500546.00 1500547.00 Schiene Schrittmotor guide rail stepping motor 1500546.00 012191.00 Schiene guide rail 1500562.00 Sensor sensor 2102066.00 Schrittmotor stepping motor 2102073.00 Zylinder cylinder 1000512.00 Wagen carriage Abluftdrossel 1500547.00 throttle valve 006927.00...
  • Page 8 Platine circuit board 2102074.00 Platine Einspeisung Platine Endplatte circuit board circuit board start plate finish plate 2102075.00 1100500.01 2102077.00 1100500.02 1100500.99 1100500.11 1100500.07 1100500.05 Interimsliste 100/68...
  • Page 9 Lagerplatte rechts Wegbegrenzung kompl. Abluftdrossel Rückschlagventil guide plate right Limiter complete throttle valve return valve 011859.00 3402242.00 006927.00 1400337.00 1100500.05 Lagerplatte links guide plate left 011860.00 Zylinder Zylinder Wagen Schiene Zuluftdrossel cylinder cylinder carriage guide rail throttle valve 1000506.00 1000515.00 1500543.00 1500542.00 007418.00...
  • Page 10 Pattenanschlag Zylinder flap guide cylinder 001284.00 1000001.00 Abluftdrossel throttle valve 006927.00 Hebel lever 008653.00 Zylinder cylinder 1000220.00 Anschlagklemme guide clamp 001283.00 Pattenklammer links flap clamp links 009061.00 Stellring set collar 1600463.00 Abweisblech deflektor plate 007571.00 Pattenklammer rechts Anschlag guide flap clamp right 009060.00 001701.00 Reflexfolie...
  • Page 11 Platine für Ausroller electronic circuit for roller Elektronikplatine electronic circuit 2102071.00 Elektronikplatine Sicherung 4AT Elektronikplatine Elektronikplatine fuse 4AT electronic circuit electronic circuit electronic circuit 2102071.00 2102070.00 2102072.00 IO - Platine für Fadenwächter Platine für Laser CAN - Schnittstelle thread monitor electronic circuit IO - electronic circuit for laserpointer...
  • Page 12 ACHTUNG-nur Y10 Grundstellung geöffnet ATTENTION- only Y10 normally open Ventil 3/2 Wege NO valve 3/2 NO 1100500.12 1100500.05 Einspeisung Endplatte finish plate start plate 1100500.02 1100500.01 1100500.99 1100500.11 1100500.07 Elektronik Platine Ventil 3/2 Wege NC electronic circuit valve 3/2 NC 2102058.00 1100500.03 Ventil 5/2 Wege NC...
  • Page 13 DC Motor dc motor 012144.00 Scheibe washer 3402245.00 Sicherungsring circlip 3402244.00 Exzenter tappet 012130.00 Interimsliste 100/68...
  • Page 14 Magnetschalter Gehäuse magnetic switch 012187.00 2100667.00 1100500.11 1100500.99 1100500.05 Mutter 3402200.00 2102083.00 2102084.00 2102085.00 Klemmstück Laser Klemmstück laser clamping piece clamping piece 3402198.00 2102067.00 3402199.00 Interimsliste 100/68...
  • Page 15 Getriebemotor Zylinder + Abluftdrossel gear motor cylinder + throttle valve 2400838.00 1000212.00 + 006927.00 Dämpfring damp ring 011915.00 wheel Achse 011916.00 shaft 011917.00 Interimsliste 100/68...
  • Page 16 Ventil valve 1100199.00 Luftschlauch Sensor air hose sensor 1200240.12 2100753.10 Interimsliste 100/68...
  • Page 17 Magnetschalter + Befestigung Winkelverschraubung magnetic switch + mounting screw joint 012222.01 + 1000144.10 1400345.00 Zylinder cylinder 1000242.00 Stempel Abluftdrossel punch throttle valve 008489.00 006927.00 Interimsliste 100/68...
  • Page 18 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 008452-00 Blattfeder leaf spring 3400106.00 Schraube screw 3402119.00 Gewindestift set screw 3400105.00 Schraube screw 3400101.00 Messer knife 3400107.00 Messer knife 008494-00 Stichplatte NA 8 stitch plate needle distance 8mm 008493-00 Stichplatte NA 10 stitch plate needle distance 10mm 008425-00 Stichplatte NA 12...
  • Page 19 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 008452-00 Blattfeder leaf spring 3400106.00 Schraube screw 3400105.00 Schraube screw 3400101.00 Messer knife 3400107.00 Messer knife 008494-00 Stichplatte NA 8 stitch plate needle distance 8mm 008493-00 Stichplatte NA 10 stitch plate needle distance 10mm 008425-00 Stichplatte NA 12 stitch plate needle distance 12mm...
  • Page 20 007399.00 Gleitblech / slide plate 100 / 68...
  • Page 21 011899.02 Führungskopf Standard 011899.01 Führungsblechhalter Führungsblechhalter 007557.00 007808.00 007557.00 007808.00 NA10 NA12 007557.00 007808.00 007679.00 007809.00 NA14 NA16 007679.00 007809.00 NA18 008116.00 008117.00 NA20 008116.00 008117.00 NA22 007911.00 007912.00 NA24 007911.00 007912.00 NA26 010540.00 010541.00 010465.00 010466.00 NA30 Interimsliste 100/68...
  • Page 22 USB - Stick Bedienfeld USB - stick touch screen 2102060.00 47.100/68.20 Kontaktelement contact element 2100760.00 Interimsliste 100/68...
  • Page 23 Paspelführung Ringmagnet Magnetschalter piping guide ring magnet magnetic switch 011897.00 2102069.02 012149.00 Sohlen 100/68 Brustleistenverarbeitung Sohlen 100/68 Standard Doppel-Paspel Leiste Paspel Doppel-Paspel Leiste Hose Leiste Sakko 007609.00 007610.00 007611.00 10mm 007612.00 007613.00 007614.00 10mm 009155.00 009421.00 12mm 007597.00 007598.00 007599.00 12mm 009125.00 009420.00...
  • Page 24 Führung Magnetschalter M8 Halter Abluftdrossel Zylinder rail guide magnetic switch holder throttle valve cylinder 1500553.00 012187.00 011841.00 006927.00 1000508.00 Magnetschalter magnetic switch 012222.01 Bock Hebel Gelenkkopf Befestigung holding device lever swifel head mounting 011843.00 012055.00 1500391.00 1000508.10 Interimsliste 100/68...
  • Page 25 Zahnriemen Segmentscheibe Lichtschranke toothed belt segment disc light barrier 2500802.06 011876.00 2102064.00 Handrad Motor hand wheel motor 011873.00 2400837.00 Interimsliste 100/68...
  • Page 26 Schaltelement switching element 2500910.01 Interimsliste 100/68...
  • Page 27 STÜCK PIECE TEILENR. Bezeichnung Name 012275-00 Vakuumplatte vacuum plate 012351-00 Vacuumanschluß vacuum connection 007266-00 Sieb filter Vakuum ohne Vlies 100/68...
  • Page 28 Interimsliste 100/68...
  • Page 29 Interimsliste 100/68...
  • Page 30 Interimsliste 100/68...
  • Page 39 YC104 YC106 YC107 YC108 YC105 Aenderung Datum Name Datum Name Anlage Blatt Benennung: Zeichnungs-Nr. Beisler GmbH Z 105 dazu 10.9.07 Reichenb gez. 16.01.07 Reichenb P 100-68 Frohnradstraße 10 Oder - Ventil dazu 29.4.08 Reichenb Pneumatikplan 100 / 68 gepr. Blatt...
  • Page 40 Z136 right Z134 Z112 links rechts YC111 YC112 YC135 YC136 YC114 YC134 YC115 Anlage Blatt Aenderung Datum Name Datum Name Benennung: Zeichnungs-Nr. Beisler GmbH gez. 05.02.07 Reichenb Frohnradstraße 10 P 100-68 Pneumatikplan 100 / 68 gepr. Blatt 63768 Hösbach...
  • Page 41 Eckenmesser rechts fahrbar Eckenmesser links fest Eckenmesser rechts fest Eckenmesser links fahrbar Anlage Blatt Aenderung Datum Name Datum Name Benennung: Zeichnungs-Nr. Beisler GmbH gez. 16.01.07 Reichenb Frohnradstraße 10 P 100-68 Pneumatikplan 100 / 68 gepr. Blatt 63768 Hösbach...
