Beisler 1265/5 Spare Parts

Automatic single head serging unit
Hide thumbs Also See for 1265/5:
Table of Contents

Advertisement

Quick Links

Download this manual
1265/5
Einkopf-Umstech-Automat
Automatic single head serging unit

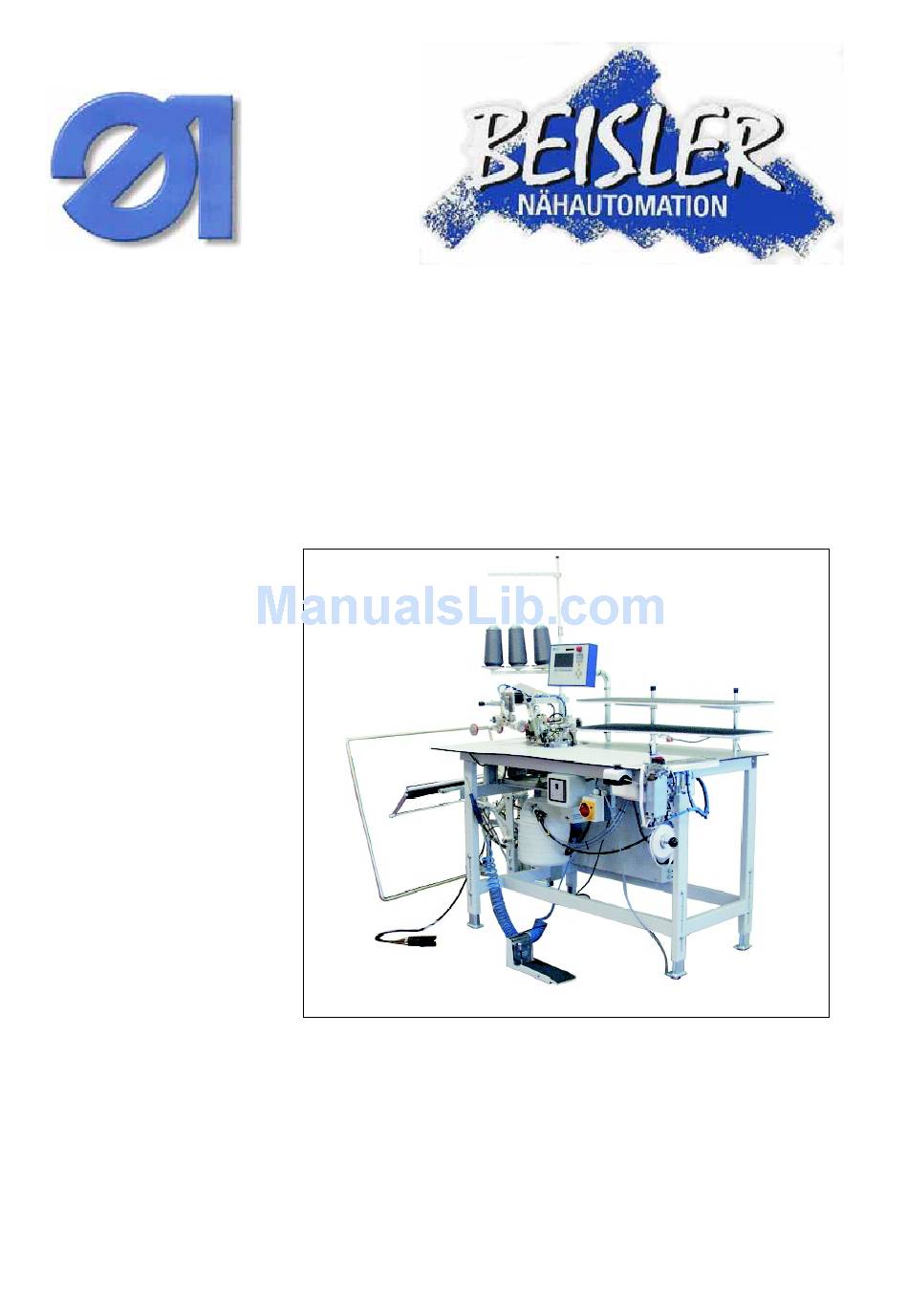

Interims TEILELISTE
SPARE PART LIST
DocNr.:DOC 000010 / Version 1
20.04.2008
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10
E-mail: Vertrieb@beisler-gmbh.de

Advertisement

Table of Contents
loading

Related Manuals for Beisler 1265/5

Summary of Contents for Beisler 1265/5

  • Page 1 1265/5 Einkopf-Umstech-Automat Automatic single head serging unit Interims TEILELISTE SPARE PART LIST DocNr.:DOC 000010 / Version 1 20.04.2008 ERSATZTEILE BESTELLUNG/ SPARE PART ORDER Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10 E-mail: Vertrieb@beisler-gmbh.de...

  • Page 3: Table Of Contents

    INHALTSVERZEICHNIS 1265/5 03.06.2007 TAFEL BENNENUNG NAME PAGE Tischteile table parts Konturenführung contour guide Puller puller Getriebe Obertransport gear top feed Getriebe Differential gear differential Fußdruck foot pressure Spannungslüftung tension release Schmutzabsaugung dirt suction Schaltkasten / Ventilverteilung control box / valve distribution Steuerung control Hilfsrolle...

  • Page 4: Tischteile

    Detail X Tafel 1265-5 Tischteile 1265-5...
  • Page 5 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011305-00 Tischgestell table frame 011441-00 Tischplatte table plate 011441-01 Tischplatte für Klebeeinrichtung table plate for glue station 011451-00 Haltearm holding arm 009652-00 Rohr tube 011472-00 Ablageplatte rack plate...

  • Page 6: Konturenführung

    2100743.04 12 13 3 48 009248.00 f. EX Tafel konturenführung 1265-5 1265-5...
  • Page 7 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 009248.00 Einlegeplatte inlay plate 004984-00 Raendelmutter milled nut 002390-00 Welle shaft 002382-00 Rolle roll 1500426-00 DU-Buchse DU-bushing 002383-00 Rollenhalter roll holder 002372-00 Einschiebebolzen bolt 1500373-00 Kugellager ball bearing...
  • Page 8 61 11 46 47 54 32 5 44 9 39 38 37 26 34 Tafel 10 Puller 1265-5/ 1282-5 / 1283-5...
  • Page 9 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011676-00 Platte plate 008876-00 Welle shaft 2102027-02 Schrittmotor stepping motor 010790-00 Halter holder DIN 912 M5x12 Zylinderschraube cylinder screw 1200274-00 Druckregler pressure regulator 010679-00 Zahnrad gear 2500958-01...

  • Page 10: Getriebe Obertransport

    Tafel 4 Getriebe Obertransport 1265 1265/5...
  • Page 11 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 010635-00 Motorplatte motor plate 2102027-03 Schrittmotor stepping motor 010636-00 Zwischenplatte plate 010634-00 Befestigungsplatte fastening plate 010637-00 Distanzbolzen spacer bolt 1500437-00 Sintermetallbuchse sintered metal sleeve 010638-00 Welle shaft...
  • Page 12 Tafel 5 Getriebe Differentialtransport 1265 1265 /5...

  • Page 13: Getriebe Differential

    STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 010635-00 Motorplatte motor plate 2102027-03 Schrittmotor stepping motor 010636-00 Zwischenplatte plate 010634-00 Befestigungsplatte fastening plate 010637-00 Distanzbolzen spacer bolt 1500437-00 Sintermetallbuchse sintered metal sleeve 010638-00 Welle shaft...

  • Page 14: Fußdruck

    STÜCK PIECE TEILENR. Bezeichnung Name 012094-00 Zylinder Nacharbeit cylinder 011834-00 Begrenzer delimiter unit 9596-01-1265 Halter holder 1400343-00 Verschraubung screw joint DIN 6799 -7 Sicherungsscheibe lock washer 012092-00 Sechskantgewindewelle DIN 439 A M8 Sechskantmutter DIN 467 M8 Raendelmutter milled nut DIN 912 M3x40 Zylinderschraube cylinder screw DIN 912 M4x25...

  • Page 16: Spannungslüftung

    STÜCK PIECE TEILENR. Bezeichnung Name 9780-00-1281 Winkel square 1400341-00 Verschraubung screw joint 1000120-00 Zylinder cylinder DIN 439-M6 Sechskantmutter 009924-00 Scheibe washer 009923-00 Stift tack Tafel 7 1265 /5 Spannungslüftung...

  • Page 18: Schmutzabsaugung

    Tafel 8 1265 / 5 Schmutzabsaugung...
  • Page 19 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 1100191-00 Ventil valve 1100252-00 Schlauchklemme tube Clamp 2406-00-1320 Absaug-Befestigung vacuum fastening 2407-00-1320 Absaugung suction 8811-00-1220 Verteiler distributor 3300231-00 Luftdüse air jet DIN 965-M3x4 Senkschraube countersunk screw DIN 912-M4x5 Zylinderschraube...

  • Page 20: Schaltkasten +Ventilverteilung

    1100500.99 1100500.11 1100500.07 1100500.03 1100500.05 1100500.01 1300287.00 1100500.02 1100161-30 1100161-31 2102085.00 2102083.00 2102021.17 2102021.39 2102084.00 Fuse 6,3A M Fuse 2,5A Tafel 9 Schaltkasten +Ventilverteilung 1265/5...

  • Page 21: Steuerung

    2102131.00 2102135.00 2400826.51 Tafel 10 Steuerung 1265/5...

  • Page 22: Hilfsrolle

    STÜCK PIECE TEILENR. Bezeichnung Name DIN 934 M3 Mutter DIN 912 M3x10 Zylinderschraube cylinder screw 1500372-00 KUGELLAGER ball bearing 011809-00 Rolle roll 1000190-01 Zylinder cylinder 011808-00 Zylinder Halter cylinder holder 011807-00 Halter holder DIN 9021-3,2 Scheibe washer DIN 912 M3x8 Zylinderschraube cylinder screw DIN 125 A4,3...
  • Page 23 Klasse 1265/5, Klasse 1365/5 011802.00 4mm - 011825.00 5mm - 011323.00 6mm - 010615.00 33.01753.00 Pegasus-Nr. 277305-16 33.01789.00 Pegasus-Nr. 27734500000 4mm - 3301751.03 5mm - 3301751.01 6mm - 3301751.00...
  • Page 24 Tafel 13 Schaltkasten 1265/5...
  • Page 25 Tafel 13 Schaltkasten 1265/5...

  • Page 26: Futterklammer

    Tafel 14 Futterklammer 1265/5...
  • Page 27 004493-00...

  • Page 28: Klebehefter

    Tafel 15 Klebehefter 1265/5...
  • Page 29 Tafel 15 Klebehefter 1265/5...
  • Page 30 Tafel 16 Klebehefter 1265/5...
  • Page 31 Tafel 16 Klebehefter 1265/5...
  • Page 32 Tafel 17 Klebehefter 1265/5...
  • Page 33 Tafel 17 Klebehefter 1265/5...
  • Page 34 2400826-52 DIN 913 M6x8 012365-00 011871-00 2500970-00 DIN 912 M5x16 011379-00 011473-00 - EX 011439-00 - S52 3301045.00 Achtung : 1mm Montageabstand zur Vorderkante Motorwelle Montageschritt = Zahnrad auf Motorwelle montieren, dann Motor mit Distanzscheibe an die Platte 011379-00 montieren ATTENTION: Secure 1mm mounting distance between gear pinion and motor shaft 1: First assembling step: mount gear pinion...
  • Page 35 STÜCK PIECE TEILENR. Bezeichnung Name 2400836-05 Sollwertgeber director DIN 912 M6x45 Zylinderschraube cylinder screw DIN 934 M6 Mutter 1500420-00 Clips-Lager clip bearing 009981-00 Welle shaft DIN 9021-3,2 Scheibe washer DIN 912 M3x6 Zylinderschraube cylinder screw 1500389-00 Winkelgelenk toogle joint DIN 913 M6x70 Gewindestift set screw 009980-00...
  • Page 36 Tafel 19 Stapler 1265-5...
  • Page 37 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 008432-00 Platte plate 1500454-00 Kugelbuchse sleeve 1500455-00 Sicherungsring circlip 005470-00 Welle shaft 008438-00 Platte plate 008437-00 Klemmplatte clamp plate 008426-00 Winkel angle 000349-00 Klemme clamp 008427-00 Halter...
  • Page 38 Tafel 20 Stapler 1265-5...
  • Page 39 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011468-00 Stapler stacker 011469-00 Schelle clip DIN 912 M6x10 Zylinderschraube cylinder screw Tafel20 Stapler 1265-5...
  • Page 41 lining clamp ribbon feed upper punch dirt suction down punch presser foot contour guide blowing kett up Bandvorschub Futterklammer Oberstempel Unterstempel Nähfuß Schmutz saugen kett ab Konturenführung blasen Z15.1 Z14.1 Y 14 Y 01 Y 31 Y 02 Y 15 Y 32 table jets contour guide...
  • Page 42 puller roller pocket bag side guide foot pressure fly piece blowing out Puller Ausroller Fußdruck Taschenbeutel Führung/Anschlag Schlitzleisten ausblasen Y 01 Y 16 Y 06 Y 05 Y 04 Y 12 Anlage Blatt Aenderung Datum Name Datum Name Benennung: Zeichnungs-Nr. gez.
