Beisler 1281/5 Spare Parts

Sewing unit for closing seam
Hide thumbs Also See for 1281/5:
Table of Contents

Advertisement

Quick Links

Download this manual
1281/5
Nähanlage für Schließnähte
Sewing unit for closing seam
TEILELISTE
SPARE PART LIST
DocNr.:DOC 000012 / Version 1
Stand 22.07.2004
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 61
E-mail: Vertrieb@beisler-gmbh.de

Advertisement

Table of Contents
loading

Related Manuals for Beisler 1281/5

Summary of Contents for Beisler 1281/5

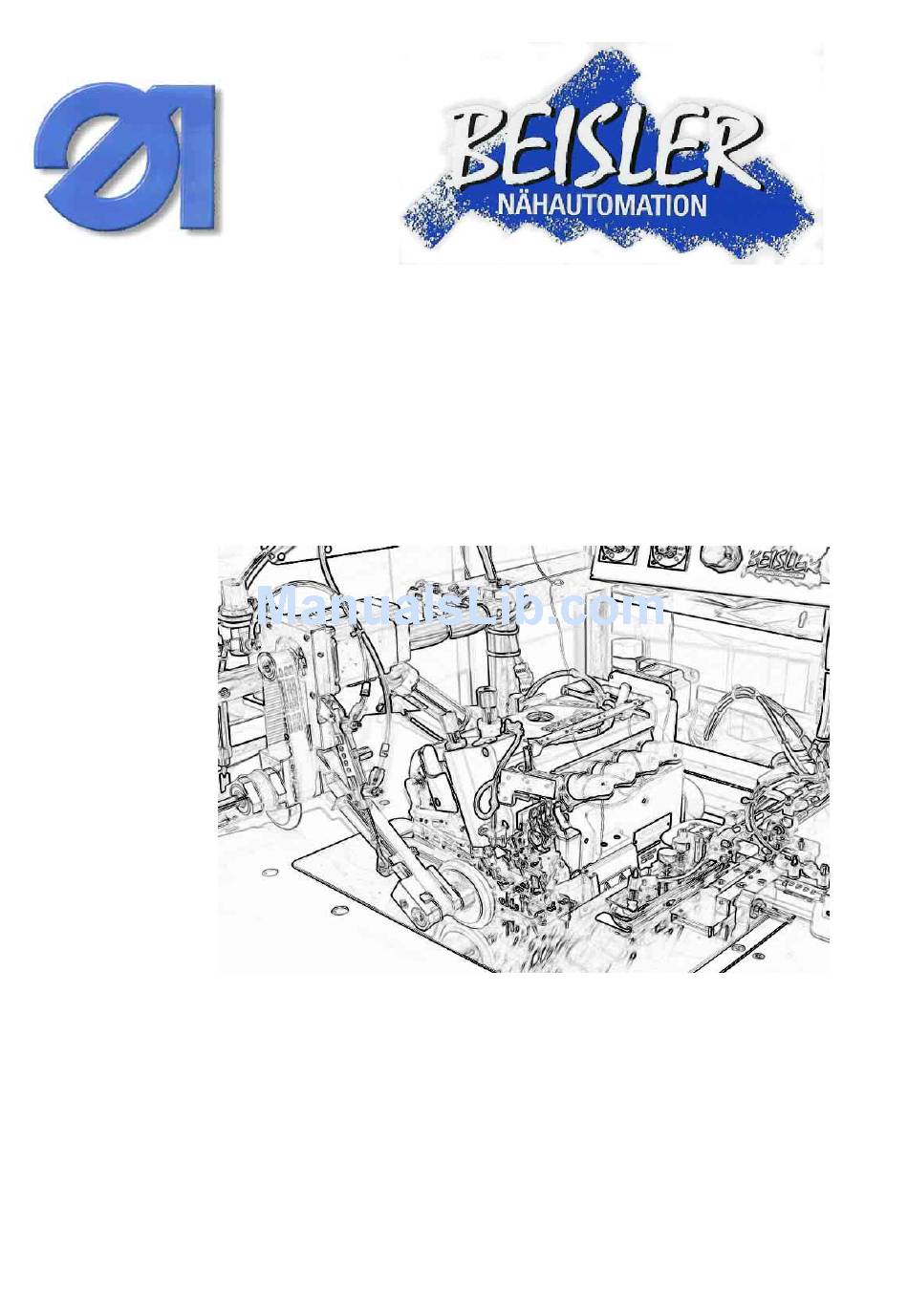

  • Page 1 1281/5 Nähanlage für Schließnähte Sewing unit for closing seam TEILELISTE SPARE PART LIST DocNr.:DOC 000012 / Version 1 Stand 22.07.2004 ERSATZTEILE BESTELLUNG/ SPARE PART ORDER Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 61 E-mail: Vertrieb@beisler-gmbh.de...

  • Page 3: Table Of Contents

    INHALTSVERZEICHNIS 1281/5 22.07.2004 TAFEL BENNENUNG NAME PAGE TISCHTEILE TABLE PARTS OBERTEIL EX SEWING HEAD EX NÄHEINRICHTUNG 401 + 515 SEWING UNIT 401 + 515 NÄHEINRICHTUNG 515 SEWING UNIT 515 NÄHEINRICHTUNG 401 SEWING UNIT 401 VENTILVERTEILUNG VALVE DISTRIBUTOR PULLER PULLER SCHLEPPKLEMME DRAG CLAMP STOFFKLEMME ( MAUS ) FABRIC CLAMP...

  • Page 4: Tischteile

    Detail A Tafel 1 1281 / 5 Tischteile...
  • Page 5 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011305-00 Tischgestell table frame 006586-00 Stellfuß - Stellplatz set foot 1600455-00 Gummipuffer rubber stopper DIN 9021 10-5 Scheibe washer DIN 933-M10x20 Sechskantschraube screw 002379-00 Luftdüse air jet 1400341-00...

  • Page 6: Oberteil Ex

    Tafel 2 1281 / 5 OBERTEIL EX...
  • Page 7 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 1000172-00 Zylinder cylinder 4404-00-1330 Stehbolzen stay bolt 004397-00 Zylinder Halter cylinder holder 007418-00 Drossel throttle valve 1000099-00 Gabelkopf swivel head DIN 439-M6 Sechskantmutter DIN 125 A6,4 Scheibe washer DIN 965-M6x10...

  • Page 8: Näheinrichtung 401+515

    1280; 1281; 1282 Tafel 3 Näheinrichtung 401+515...
  • Page 9 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 009533-00 Nähfuss vorn 12 mm sewing foot 12 mm front 009647-00 Nähfuss vorn 11 mm sewing foot 11 mm front 009648-00 Nähfuss vorn 10 mm sewing foot 10 mm front 009649-00 Nähfuss vorn 9 mm...

  • Page 10: Näheinrichtung 515

    1280, 1281 Näheinrichtung 515 Tafel 4...
  • Page 11 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 009793-00 Stichplatte throat plate 3301764-01 Ketteneinlaufblech chain intake 3301775-00 Transporteur feed dog 3301771-00 Obertransporteur vibrating presser 3301776-00 Differenzial-Transporteur differential transport 010312-00 Nähfuss 12 mm sewing foot 12 mm 010312-01 Nähfuss 11 mm...

  • Page 12: Näheinrichtung 401

    Näheinrichtung 401 Tafel 5 1280, 1281...
  • Page 13 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 009533-00 Nähfuss vorn 12 mm sewing foot 12 mm front 009647-00 Nähfuss vorn 11 mm sewing foot 11 mm front 009648-00 Nähfuss vorn 10 mm sewing foot 10 mm front 009649-00 Nähfuss vorn 9 mm...

  • Page 14: Ventilverteilung

    Tafel 6 Interims - Ventilverteilung 1281 / 5...
  • Page 15 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 1100500-11 2er Grundplatte connection plate for 2 valves 1300287-00 Verschraubung screw joint 1100500.03 Ventil 3/2 Wege valve 3/2 1100500.05 Ventil 5/2 Wege valve 5/2 1100500.99 O-Ring Dichtung O-ring gasket...

  • Page 16: Puller

    24 25 38 45 41 42 Tafel 7 1281 / 5 Puller...
  • Page 17 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011388-00 Zylinderhalterohr cylinder holding pipe 005004-00 Gelenkkopf swivel head 011387-00 Brücke jumper DIN 439-M4 Sechskantmutter 009068-01 Rohrwinkel pipe elbow 9069-00-1360 Zylinder Halter cylinder holder 007441-00 Anschraubwelle screw on shaft...

  • Page 18: Schleppklemme

    SCHLEPPKLEMME 1281 Tafel 8...
  • Page 19 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 9615-00-1281 FÜHRUNGSWINKEL guide square DIN 912 M5x16 Zylinderschraube cylinder screw 9616-00-1281 Führungswelle guide shaft DIN 1474-4x20 Steckkerbstift 9620-00-1281 Klemmstück clamping piece DIN 913 M6x25 Gewindestift set screw 9621-00-1281...
  • Page 20 Tafel 9 1281 / 5 Maus...
  • Page 21 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 009611-00 Platte plate 009640-00 Leiste ledge 1500430-00 Buchse bushing 009609-00 Blech sheet metal 009639-00 Winkel angle 009612-00 Klappe flap 009631-00 Nadelhalter needle holder 009633-00 Drehfeder torsion spring 009641-00...

  • Page 22: Spannungslüftung

    Spannungslüftung Tafel 10 1280; 1281...
  • Page 23 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 9780-00-1281 Winkel square 1400341-00 Verschraubung screw joint 1100287-00 Ventil valve 1000120-00 Zylinder cylinder DIN 439-M6 Sechskantmutter 1400343-00 Verschraubung screw joint 009924-00 Scheibe washer 009923-00 Stift tack 1100288-00...

  • Page 24: Schmutzabsaugung

    Tafel 11 1281 / 5 Schmutzabsaugung...
  • Page 25 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 1100191-00 Ventil valve 1100252-00 Schlauchklemme tube Clamp 2406-00-1320 Absaug-Befestigung vacuum fastening 2407-00-1320 Absaugung suction 8811-00-1220 Verteiler distributor 3300231-00 Luftdüse air jet DIN 965-M3x4 Senkschraube countersunk screw DIN 912-M4x5 Zylinderschraube...

  • Page 26: Konturenführung

    1600413-00 006927-00 011598-00 1500435-01 1000252-00 006927-00 009741-01 007418-00 1000505-00 011688-00 011597-00 009741-01 011698-00 010058-00 0271 000204 011690-00 010054-00 079350374 079350374 1500485-00 011691-01 079350366 Tafel 12 Konturenführung 1281-5 1281 / 5...

  • Page 28: Getriebe Obertransport

    Tafel 13 Getriebe Obertransport 1281 / 5...
  • Page 29 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 010635-00 Motorplatte motor plate 2102027-03 Schrittmotor stepping motor 010636-00 Zwischenplatte plate 010634-00 Befestigungsplatte fastening plate 010637-00 Distanzbolzen spacer bolt 1500437-00 Sintermetallbuchse sintered metal sleeve 010638-00 Welle shaft...

  • Page 30: Getriebe Differential

    Tafel 14 Getriebe Differential 1281 / 5...
  • Page 31 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 010635-00 Motorplatte motor plate 2102027-03 Schrittmotor stepping motor 010636-00 Zwischenplatte plate 010634-00 Befestigungsplatte fastening plate 010637-00 Distanzbolzen spacer bolt 1500437-00 Sintermetallbuchse sintered metal sleeve 010638-00 Welle shaft...

  • Page 32: Steuerung

    Tafel 15 1280 / 1281 Steuerung...
  • Page 33 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011461-00 Gehäuse housing 011463-00 Deckel cover 2400836-01 Bedienfeld display 9160-00-1365 Bedienfeldhalter display holder DIN 912 M5x20 Zylinderschraube cylinder screw DIN 6924 M5 Sechskantmutter DIN 125 A5,3 Scheibe washer DIN 912 M3x5...
  • Page 34 2400836.08.70 deutsch Differential mechanisch 2400836.08.71 english Differential mechanisch 2400836.08.80 deutsch Differential über Schrittmotor 2400836.08.81 english Differential über Schrittmotor Tafel 16 Direktantrieb 1281 / 5...
  • Page 35 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. DIN 912 M5x12 Zylinderschraube cylinder screw 011379-00 Motorplatte motor plate 011473-00 Zahnrad gear wheel 011474-00 Zahnrad gear wheel 2500960-00 Zahnriemen toothed belt 3301045-00 Riemenschutz belt quard 2400826-52 Motor...

  • Page 36: Pedal

    Pedal Tafel 17 1281 / 5...
  • Page 37 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 2400826-64 Sollwertgeber director DIN 912 M6x45 Zylinderschraube cylinder screw DIN 934 M6 Mutter 1500420-00 Clips-Lager clip bearing 009981-00 Welle shaft DIN 9021-3,2 Scheibe washer DIN 912 M3x6 Zylinderschraube cylinder screw...
  • Page 38 sewing foot up stacker roller up-down transport unit contour guide open contour guide forward-backward tension release Stapler Nähfuß auf Konturenführung vor-zurück Ausroller auf-ab Transporteinheit Spannungslüftung Konturenführung öffnen contour guide blowing Konturenführung blasen Y 04 Y 08 differential top feed transport puller up-down contour guide X-direction dirt suction...
