Beisler 1283/5 Spare Parts

Automatic unit for assembly seams
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

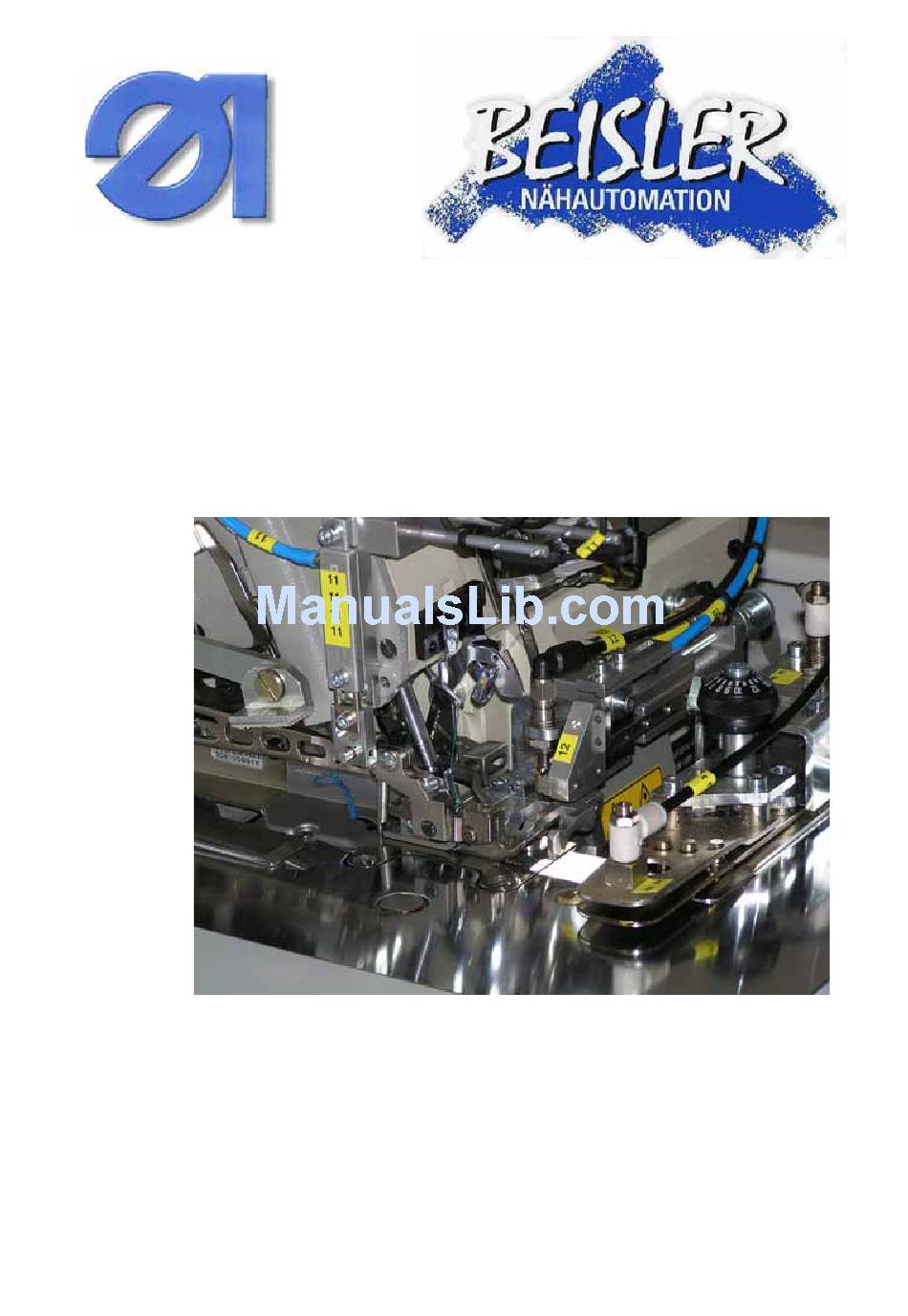

1283/5
Schließnaht-Anlage
Automatic unit for assembly seams
InterimsTeileliste
INTERIMS SPARE PART LIST
DocNr.:DOC 000014 / Version 1
Stand 11.04.2006
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10
E-mail: Vertrieb@beisler-gmbh.de

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1283/5 and is the answer not in the manual?

Questions and answers

Related Manuals for Beisler 1283/5

Summary of Contents for Beisler 1283/5

  • Page 1 1283/5 Schließnaht-Anlage Automatic unit for assembly seams InterimsTeileliste INTERIMS SPARE PART LIST DocNr.:DOC 000014 / Version 1 Stand 11.04.2006 ERSATZTEILE BESTELLUNG/ SPARE PART ORDER Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10 E-mail: Vertrieb@beisler-gmbh.de...

  • Page 3: Table Of Contents

    INHALTSVERZEICHNIS 1283/5 03.06.2007 TAFEL BENNENUNG NAME PAGE Tischteile table parts Puller puller Nahtunterbrechung seam interruption Kieschalter gear top feed Lichtschrankenhalter photo cell holder Korrekturrad adjustment weel Eckennäheinrichtung Fadenfänger thread catcher Konturenführung contour guide Schaltkasten / Ventilverteilung control box / valve distribution Steuerung control Verschleißteile...
  • Page 4 Tafel 1 1283-5 Tischteile 1283-5...

  • Page 5: Tischteile

    STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011305-00 Tischgestell table frame 006586-00 Stellfuß - Stellplatz set foot 1600455-00 Gummipuffer rubber stopper DIN 9021 10-5 Scheibe washer DIN 933-M10x20 Sechskantschraube screw 002379-00 Luftdüse air jet 1400341-00...
  • Page 6 61 11 46 47 54 32 5 44 9 39 38 37 26 34 Tafel 10 Puller 1265-5/ 1282-5 / 1283-5...
  • Page 7 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011676-00 Platte plate 008876-00 Welle shaft 2102027-02 Schrittmotor stepping motor 010790-00 Halter holder DIN 912 M5x12 Zylinderschraube cylinder screw 1200274-00 Druckregler pressure regulator 010679-00 Zahnrad gear 2500958-01...

  • Page 8: Nahtunterbrechung

    Tafel 3 1283-5 Nahtunterbrechung...
  • Page 9 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011649-00 Platte plate 1300306-00 Verschraubung screw joint 010762-00 Winkel square 1100284-02 Drosselrückschlagventil throttle- non return valve 010764-00 Lagerauge bearing hinge DIN 912 M3x8 Zylinderschraube cylinder screw 010769-00 Platte...
  • Page 10 Tafel 4 1283/5 Knieschalter...
  • Page 11 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011731-00 Platte plate 011732-00 Welle shaft DIN 1587 M6 Hutmutter cap nut DIN 9021-6,4 Scheibe washer 1600481-00 Gummipuffer rubber stopper 2000563-00 Abdeckkappe cover cap 2000556-00 Mikroschalter micro switch...

  • Page 12: Lichtschrankenhalter

    STÜCK PIECE TEILENR. Bezeichnung Name 011709-00 Lichtschrankenhalter mounting device for photo cell 1000190-01 Zylinder cylinder 011710-00 Niederhalter downholder 012292-00 Fotozellenhalter photocell holder 011718-00 Stempelhalter punch unit holder DIN 912 M4x10 Zylinderschraube cylinder screw DIN 912 M3x6 Zylinderschraube cylinder screw DIN 912 M3x10 Zylinderschraube cylinder screw DIN 965 A M4x16...

  • Page 14: Korrekturrad

    11 7 12 18 Tafel 1283-5 Korrekturrad...
  • Page 15 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011664-00 Rollenhalter roll holder 1700449-00 Zugfeder spring 1700462-00 FEDER pressure spring 008429-00 Halter holder DIN 912 M3x10 Zylinderschraube cylinder screw DIN 933 M3x5 Sechskantschraube screw 1100129-01 O-Ring...

  • Page 16: Eckennäheinrichtung

    STÜCK PIECE TEILENR. Bezeichnung Name 010081-00 Zylinder Halter cylinder holder 010082-00 Führungsstück guide unit 1500486-00 Linearführung linear guidance 010084-00 Bolzen bolt 010094-00 Anschlag stop unit 1000251-00 Zylinder cylinder 1400338-01 Gerade Schraubverbindung screw joint DIN 84 M2x10 Schraube screw DIN 912 M2x8 Zylinderschraube cylinder screw DIN 912 M3x10...
  • Page 18 Tafel 9 Näheinrichtung 401 Nahtbreitenverstellung 1283/5...
  • Page 19 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 010652-00 Nähfuss sewing foot 011016-00 Nähfuss sewing foot 009606-00 Halter holder 009607-00 Halter holder 009608-00 Buchse bushing DIN 84-M4x8 Zylinderschraube cylinder screw DIN 84-M3x6 Zylinderschraube cylinder screw 9524-00-1280...

  • Page 20: Fadenfänger

    STÜCK TEILENR. Bezeichnung Name PIECE 011528-00 Fadenfänger thread catcher 33.1794-00 Obermesser upper knife 33.1793-00 Fadenfängerfeder thread catcher spring 011607-00 Halter holder 011606-00 Aufnahme pick up 011608-00 Mitnehmer actuator 1000189-00 Zylinder cylinder DIN 439 -M4 Sechskantmutter DIN 6912 M4x8 Zylinderschraube cylinder screw 006927-00 Abluftdrossel exhaust air throttle valve...
  • Page 21 1500466-00 1600466-00 010056-00 1000159-00 011592-00 011750-00 011747-00 011686-00 011748-00 006927-00 006927-00 1000159-00 011686-00 007418-00 1000256-00 011688-00 011681-00 011698-00 011683-00 0271 000204 011682-00 011690-00 079350374 011691-01 079350374 Tafel XX 1283/5 Konturenf-1283-5-neu...

  • Page 22: Schaltkasten +Ventilverteilung

    1100500.99 1100500.11 1100500.07 1100500.03 1100500.05 1100500.01 1300287.00 1100161-30 1100161-31 2102083.00 2102021.17 2102021.39 2102084.00 2102085.00 Fuse 6,3A M Fuse 2,5A Tafel 10 Schaltkasten +Ventilverteilung 1283/5...

  • Page 23: Steuerung

    2102131.00 2102135.00 2400826.51 Tafel XX Steuerung 1283/5...
  • Page 24 Stichverdichtung Tafel 12 1283/5...
  • Page 25 2400826-52 DIN 913 M6x8 012365-00 011871-00 2500970-00 DIN 912 M5x16 011379-00 011473-00 - EX 011439-00 - S52 3301045.00 Achtung : 1mm Montageabstand zur Vorderkante Motorwelle Montageschritt = Zahnrad auf Motorwelle montieren, dann Motor mit Distanzscheibe an die Platte 011379-00 montieren ATTENTION: Secure 1mm mounting distance between gear pinion and motor shaft 1: First assembling step: mount gear pinion...
  • Page 26 Verschleißteileliste 1283-5 Empfohlene Nähwerkzeuge Bestellnummer Stückzahl Vordere Nähfuß-Sohle 010652.01 Stück Hintere Nähfuß-Sohle 011751.00 Stück Obertransporteur 33.1765.00 Stück Differential – Transporteur 33.1769.00 Stück Haupttransporteur 012107.00 Stück Stichplatte 011055.00 Stück Pullerteile Zahnriemen breit 2500919.10 Stück Zahnriemen schmal 2500925.02 Stück Getriebe Transportverstellung Zahnriemen 2500925.04 Stück Näherungsschalter (Initiator)
  • Page 27 List of Wear Parts 1283-5 Part Set Article No. Pieces Sewing-Foot front 010652.01 Piece Sewing-Foot rear 011751.00 Piece Top – Transport 33.1765.00 Piece Differential – Transport 33.1769.00 Piece Main – Transport 012107.00 Piece Throat _ Plate 011055.00 Piece Pullerparts Tooth – Belt wide 2500919.10 Piece Tooth –...
  • Page 28 1283_5 Sakkomaschine Schalter,Fotozellen,Fadenwächter ( Eingäng,Input ) S 01 Schleppklemme zurück Impuls Initiator S 05 Knieschalter Nähstart Impuls Taster Stecker X 1.3 A S 08 Nahtunterbrechung (Zieher hinten) Endposition Initiator S 09 Staplerklemme Start Initiator FZ 11 Nähstart Fotozelle S 12 Saumerkennung Initiator FZ 13...
  • Page 29 1283_5 Sakkomaschine Ein- und Ausgänge Ventile (Ausgänge,Output) Nähfuß Y 01 Lüften Konturenführung blasen Y 02 Konturenführung Y 03 Öffnen Schleppklemme Y 04 Zurück Puller Y 05 Stecker Ausroller Y 06 Lösehub am Fadenschneider Y 07 Transporteinheit Y 08 Konturenführung X-Richtung Y 09 Vor / Zurück Konturenführung Y-Richtung...
  • Page 30 contour guide open puller down sewing foot up mouse blowing contour guide table jets chain cutter stacker roller down release thread cutter Konturenführung öffnen Puller ab Nähfuß auf Tischblasen Lösehub Fadenschneider Blasen Konturenführung Stapler Schleppklemme Ausroller ab Kettentrenner / Kett ab Y 25 Stapler- ventil 12...
  • Page 31 puller condensed seam interruption stop + back stiches seam interruption Nahtunterbrechung Nahtunterbrechung Stichverdichtung Ziehen Stop + Zurück Anlage Blatt Aenderung Datum Name Datum Name Benennung: Zeichnungs-Nr. Beisler GmbH gez. 12.04.07 Reichenb Frohnradstraße 10 P 1283-5 Pneumatikplan 1283-5 gepr. 63768 Hösbach Blatt...
