1220/5

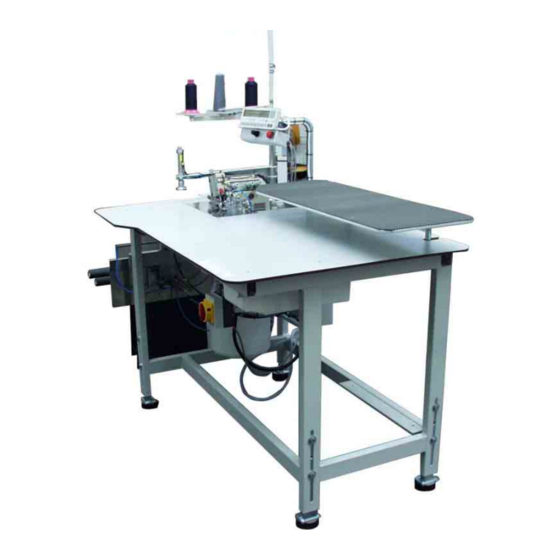

Einkopf-Umstech-Automat
Automatic single head serging unit
TEILELISTE
SPARE PART LIST
DocNr.:DOC 000008 / Version 1
Stand 11.02.2004
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10
E-mail: Vertrieb@beisler-gmbh.de

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1220/5 and is the answer not in the manual?

Questions and answers

Related Manuals for Beisler 1220/5

Summary of Contents for Beisler 1220/5

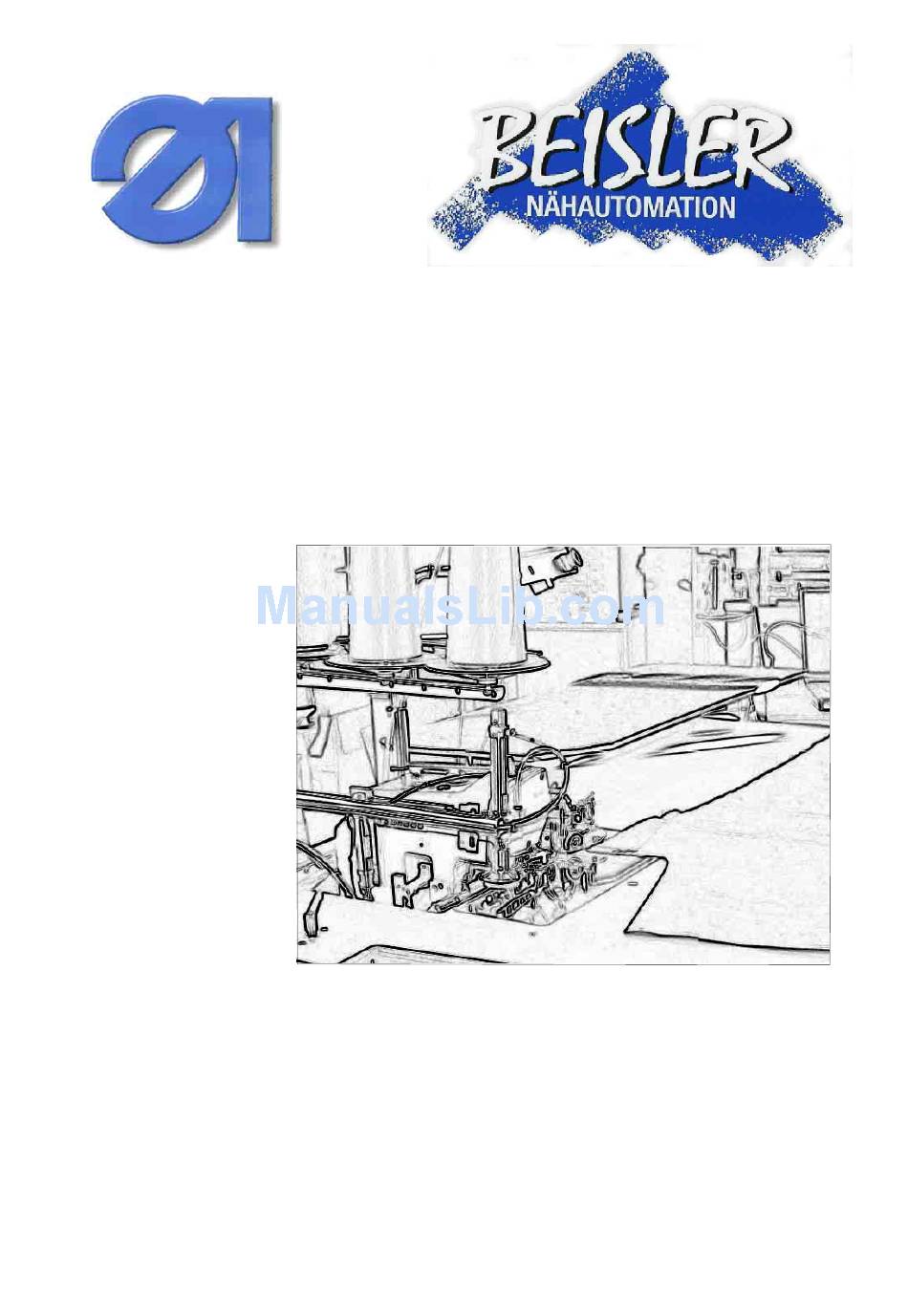

  • Page 1 1220/5 Einkopf-Umstech-Automat Automatic single head serging unit TEILELISTE SPARE PART LIST DocNr.:DOC 000008 / Version 1 Stand 11.02.2004 ERSATZTEILE BESTELLUNG/ SPARE PART ORDER Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10 E-mail: Vertrieb@beisler-gmbh.de...

  • Page 3: Table Of Contents

    INHALTSVERZEICHNIS 1220/5 14.04.2004 TAFEL BENNENUNG NAME PAGE TISCHTEILE TABLE PARTS OBERTEIL EX SEWING HEAD EX OBERTEIL S52 SEWING HEAD S52 KONTURENFÜHRUNG CONTOUR GUIDE SCHMUTZABSAUGUNG DIRL SUCTION STAPLER STAPLER STEMPEL STAMP DIREKT ANTRIEB DIRECT DRIVE VENTILVERTEILUNG VALVE DISTRIBUTION STEUERUNG CONTROL...

  • Page 4: Tischteile

    Detail X Tafel 1 Tischteile 1220-5...
  • Page 5 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011305-00 Tischgestell table frame 011441-00 Tischplatte table plate 011451-00 Haltearm holding arm 006290-00 Rohr tube 011472-00 Ablageplatte rack plate 006586-00 Stellfuß - Stellplatz set foot 1600455-00 Gummipuffer rubber stopper...

  • Page 6: Oberteil Ex

    Tafel 2 Oberteil EX 1220-5...
  • Page 7 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 1000172-00 Zylinder cylinder 4404-00-1330 Stehbolzen stay bolt 004397-00 Zylinder Halter cylinder holder 007418-00 Drossel throttle valve 1000099-00 Gabelkopf swivel head DIN 439-M6 Sechskantmutter DIN 125 A6,4 Scheibe washer DIN 965-M6x10...

  • Page 8: Oberteil S52

    Tafel 3 OBERTEIL S52 1220-5...
  • Page 9 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 1000172-00 Zylinder cylinder 4404-00-1330 Stehbolzen stay bolt 004397-00 Zylinder Halter cylinder holder 007418-00 Drossel throttle valve 1000099-00 Gabelkopf swivel head DIN 439-M6 Sechskantmutter DIN 125 A6,4 Scheibe washer DIN 965-M6x10...

  • Page 10: Konturenführung

    11 12 13 3 48 009248.00 f. EX 003161.00 f. S52 Tafel 4 Konturenführung 1220-5...
  • Page 11 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 003161-00 Einlegeplatte S52 inlay plate S52 008428-00 Stehbolzen stay bolt 006248-00 Einlegeplatte EX inlay plate EX 004984-00 Raendelmutter milled nut 002390-00 Welle shaft 002382-00 Rolle roll 1500426-00...

  • Page 12: Schmutzabsaugung

    Schmutzabsaugung Tafel 5 1220-5...
  • Page 13 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 1100191-00 Ventil valve 1100252-00 Schlauchklemme tube Clamp 2406-00-1320 Absaug-Befestigung vacuum fastening 2407-00-1320 Absaugung suction 8811-00-1220 Verteiler distributor 3300231-00 Luftdüse air jet DIN 965-M3x4 Senkschraube countersunk screw DIN 912-M4x5 Zylinderschraube...

  • Page 14: Stapler 6+7

    Tafel 6 Stapler 1 1220-5...
  • Page 15 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011468-00 Stapler stacker 011469-00 Schelle clip DIN 912 M6x10 Zylinderschraube cylinder screw Tafel 6 Stapler 1 1220-5...
  • Page 16 Tafel 7 Stapler 2 1220-5...
  • Page 17 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 008432-00 Platte plate 1500454-00 Kugelbuchse sleeve 1500455-00 Sicherungsring circlip 005470-00 Welle shaft 008438-00 Platte plate 008437-00 Klemmplatte clamp plate 008426-00 Winkel angle 000349-00 Klemme clamp 008427-00 Halter...

  • Page 18: Stempel

    10 9 Tafel 8 Stempel 1220-5...
  • Page 19 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011498-00 Haltearm holding arm 008028-01 Stempel punch 8028-02-1350 Stempelbelag stamp shoe 1400343-00 Verschraubung screw joint 1000144-00 Zylinder cylinder DIN 439-M6 Sechskantmutter DIN 439 M16 Mutter DIN 988-20x14x1 Passscheibe...

  • Page 20: Direktantrieb

    2400836.08.10 deutsch 2400836.08.11 english Tafel 9 Direktantrieb 1220-5...
  • Page 21 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. DIN 912 M5x12 Zylinderschraube cylinder screw 011379-00 Motorplatte motor plate 011473-00 Zahnrad gear wheel 011474-00 Zahnrad gear wheel 2500960-00 Zahnriemen toothed belt 3301045-00 Riemenschutz belt quard siehe Zeichnung Steuerung...

  • Page 22: Ventilverteilung

    Tafel 6 Ventilverteilung 1220 / 5...
  • Page 23 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 1100500-11 2er Grundplatte connection plate for 2 valves 1300287-00 Verschraubung screw joint 1100500.03 Ventil 3/2 Wege valve 3/2 1100500.05 Ventil 5/2 Wege valve 5/2 1100500.99 O-Ring Dichtung O-ring gasket...

  • Page 24: Steuerung

    Tafel 11 Steuerung 1220-5...
  • Page 25 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011461-00 Gehäuse housing 011463-00 Deckel cover 2400836-01 Bedienfeld display 9160-00-1365 Bedienfeldhalter display holder DIN 912 M5x20 Zylinderschraube cylinder screw DIN 6924 M5 Sechskantmutter DIN 125 A5,3 Scheibe washer DIN 912 M3x5...
