Beisler 1710/5 Spare Parts

Fly piece unit
Hide thumbs

Advertisement

Quick Links

Download this manual
1710/5
Nähanlage zum Aufnähen von
Endlos- Reißverschlüssen
Fly Piece unit
Interims TEILELISTE
SPARE PART LIST
Stand 22.08.2008
Doc.Nr.: DOC 000076 / Version 1
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10
E-mail: Vertrieb@beisler-gmbh.de

Advertisement

loading
Need help?

Need help?

Do you have a question about the 1710/5 and is the answer not in the manual?

Questions and answers

Related Manuals for Beisler 1710/5

Summary of Contents for Beisler 1710/5

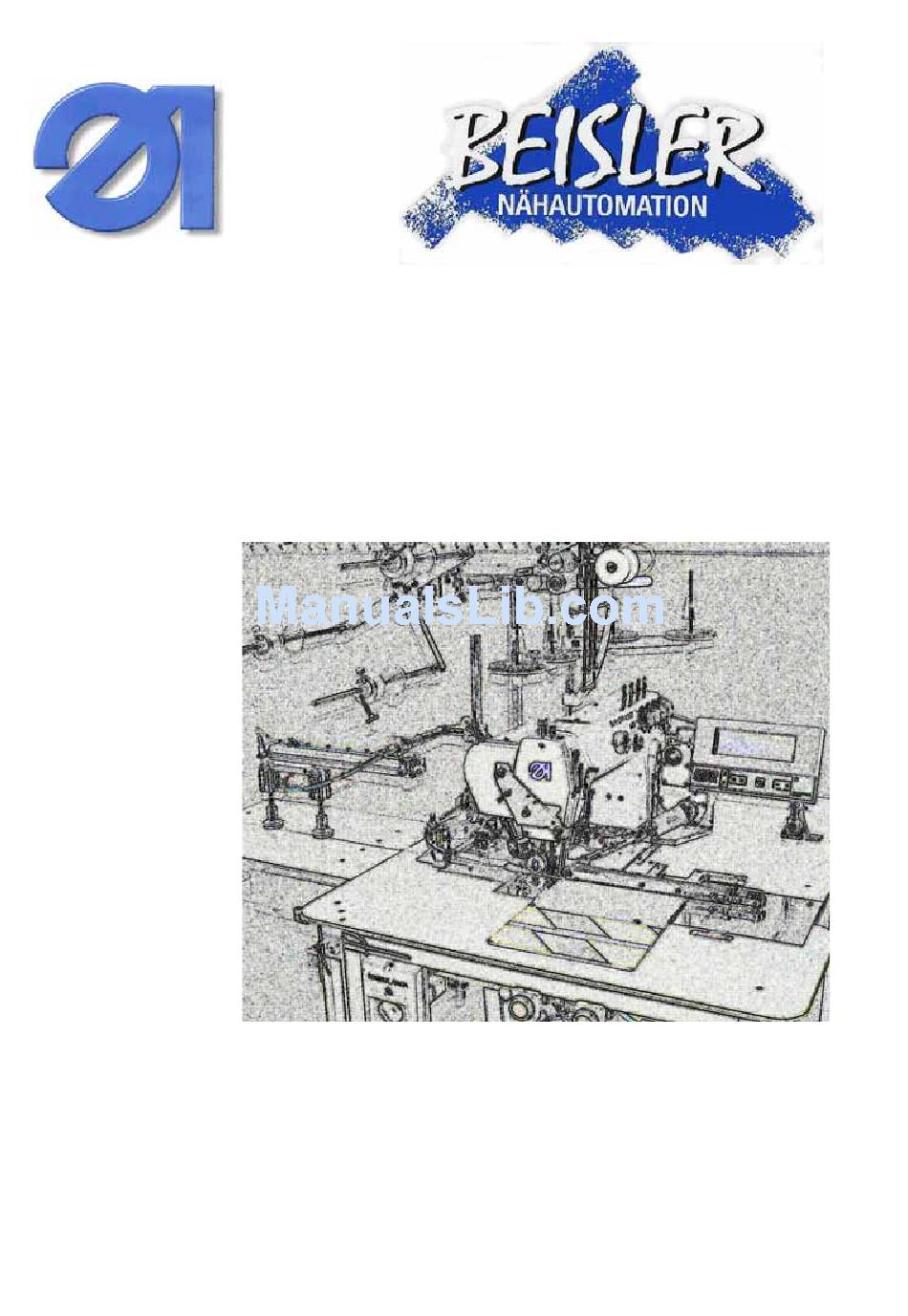

  • Page 1 1710/5 Nähanlage zum Aufnähen von Endlos- Reißverschlüssen Fly Piece unit Interims TEILELISTE SPARE PART LIST Stand 22.08.2008 Doc.Nr.: DOC 000076 / Version 1 ERSATZTEILE BESTELLUNG/ SPARE PART ORDER Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10 E-mail: Vertrieb@beisler-gmbh.de...
  • Page 3 Rolle roll 009217.00 Antriebsrolle drive roll 009219.00 Rolle roll 012202.00 Mikroschalter Motor micro switch motor 2000549.00 2400757.00 Reißverschlussantrieb 1710/5...
  • Page 4 1100114-00 011211-00 Tafel Schere-1710-5 1710/5...
  • Page 5 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 010424-00 Halter holder 1700447-00 Druckfeder pressure spring 1000258 Zylinder DIN 965 A M5x12 Senkschraube cylinder countersunk screw DIN 439 M10 Sechskantmutter 1100168-00 Ventil valve 010431-00 Mitnehmer actuator...
  • Page 6 STÜCK PIECE TEILENR. Bezeichnung Name 012246-00 Anschlag stop unit DIN 913 M5x16 Gewindestift set screw 012247-00 Klemmplatte clamping plate 1000204.00 Kurzhub Zylinder cylinder 012254-00 Gleitblech slide plate 012252-00 Führung guide 1100333-00 Ventil valve 1200276-00 Winkelhalter angular holder 1200274-00 Druckregler pressure regulator 1200277-00 Manometer pressure gauge...
  • Page 7 Kugellager Kegel Kegel Kugellager Buchse ball bearing cone cone ball bearing bushing 1500382.00 009677.01 009676.01 1500379.00 010877.00 Welle Hülse shaft bush 010874.00 009675.01 Rollenhalter 1710/5...
  • Page 8 Zylinder Gehäuse Welle Kugelbuchse Sicherungsring cylinder shaft housing ball lining circlip 1000142.00 003476.00 1500404.00 1500409.00 1500399.00 Rolle Riemen Dämpfungsstreifen Kugellager roll belt damping stripe ball bearing 005725.00 009380.00 008463.00 1500385.00 Schiebetisch 1710/5...
  • Page 9 Zylinderhalter Halter Abluftdrossel Zylinder cylinder holder holder throttle valve cylinder 009225.00 008194.00 006927.00 012415.00 Zylinder Stempel komplett Stempelgummi cylinder punch complete punch rubber 1000223.00 008028.00 008028.02 Transport 1710/5...
  • Page 10 Ventil valve 1100168.00 Ventil valve 1100283.00 Ventilblock valve block 1100287.55 Filterregler air service unit 1200272.96 Ventilverteilung 1710/5...
