MINOURA P-700X Instruction Manual

日本製
支柱
脚 ( 短 )
脚 ( 長 )

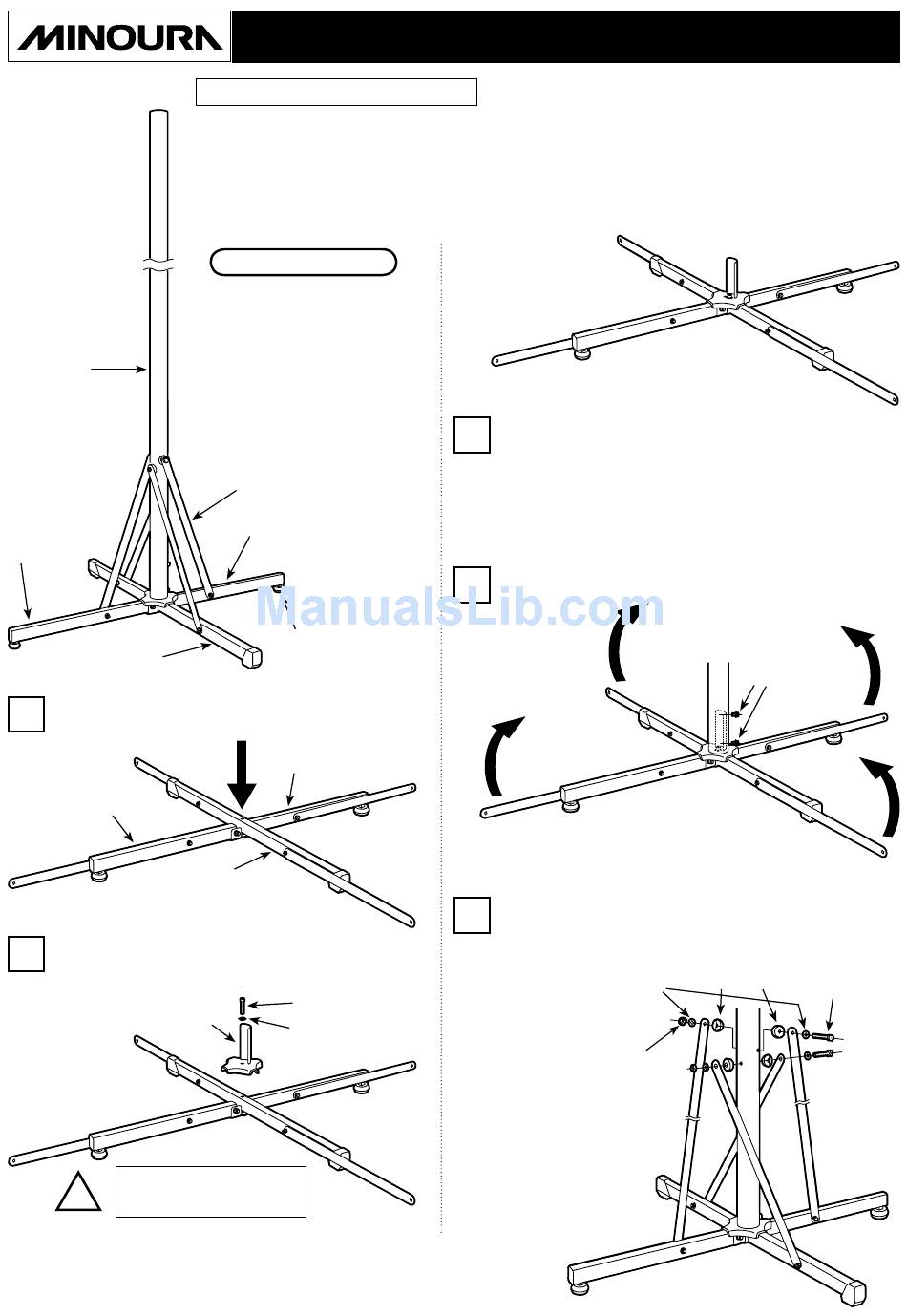

まず脚を十字型に組み合わせます。このとき脚補
1
強板はすべて外側に向けて開いておきます。 （図Ａ）
脚 ( 短 )
支柱取り付け板を，スプリングワッシャを通した
2
M6x40 ボルトで脚の中央の孔に取り付けます。
（図 B, C）
支柱取り付け板
支柱取り付け板は必ず
!
図Ｂの向きであること。
箕浦
株式会社
〒 503-2305 岐阜県安八郡神戸町神戸 1197-1
Phone: (0584) 27-3131 / Fax: (0584) 27-7505 / Email: infodesk@minoura.jp
マルチパーパス・ベーススタンド
注意していただきたいこと
●部屋の中央に設置してもいずれの方向にも転倒しにくいよう大型のＸ字型脚を装備して
いますが，安全のため重量バランスを一方だけに片寄らせないでください。
●支柱が安定して直立するよう，脚のアジャスタは個別に調整し，４点が同時に床面に
接地するようにすること。また調整後はロックナットを脚側に締め込んでおくこと。
組み立てに必要な工具
M5 六角レンチ ... １ヶ
10mm スパナ ... １ヶ
13mm スパナ ... １ヶ
脚補強板
脚 ( 短 )
アジャスタ
脚 ( 短 )
脚 ( 長 )
M6x40 ボルト
スプリングワッシャ
支柱を支柱取り付け板に装着します。 （図Ｄ）
3
このとき，支柱取り付け板の金具は支柱の中に挿入さ
れることに注意してください。
支柱は２本の M6x18 ボルトで取り付けますが，今は
まだ仮止めだけにしておいてください。
脚補強板を４本とも支柱に向けて持ち上げます。
4
（図Ａ）
脚補強板をそれぞれ M6x70 ボルト，平ワッシャ，樹
5
脂ワッシャ，ナイロンナットで取り付けます。 （図Ｅ）
最後に M6x18 ボルトをしっかりと締め込みます。
（図Ｂ）
P-700X 取扱説明書
正しく組み立てられた状態
樹脂ワッシャ
平ワッシャ
ナイロンナット
(2009/07)
（図Ｃ）
M6x18 ボルト
（図Ｄ）
M6x70 ボルト
（図Ｅ）
