ARCCAPTAIN CUT55Prolux User Manual

Hide thumbs

Advertisement

Quick Links

Download this manual

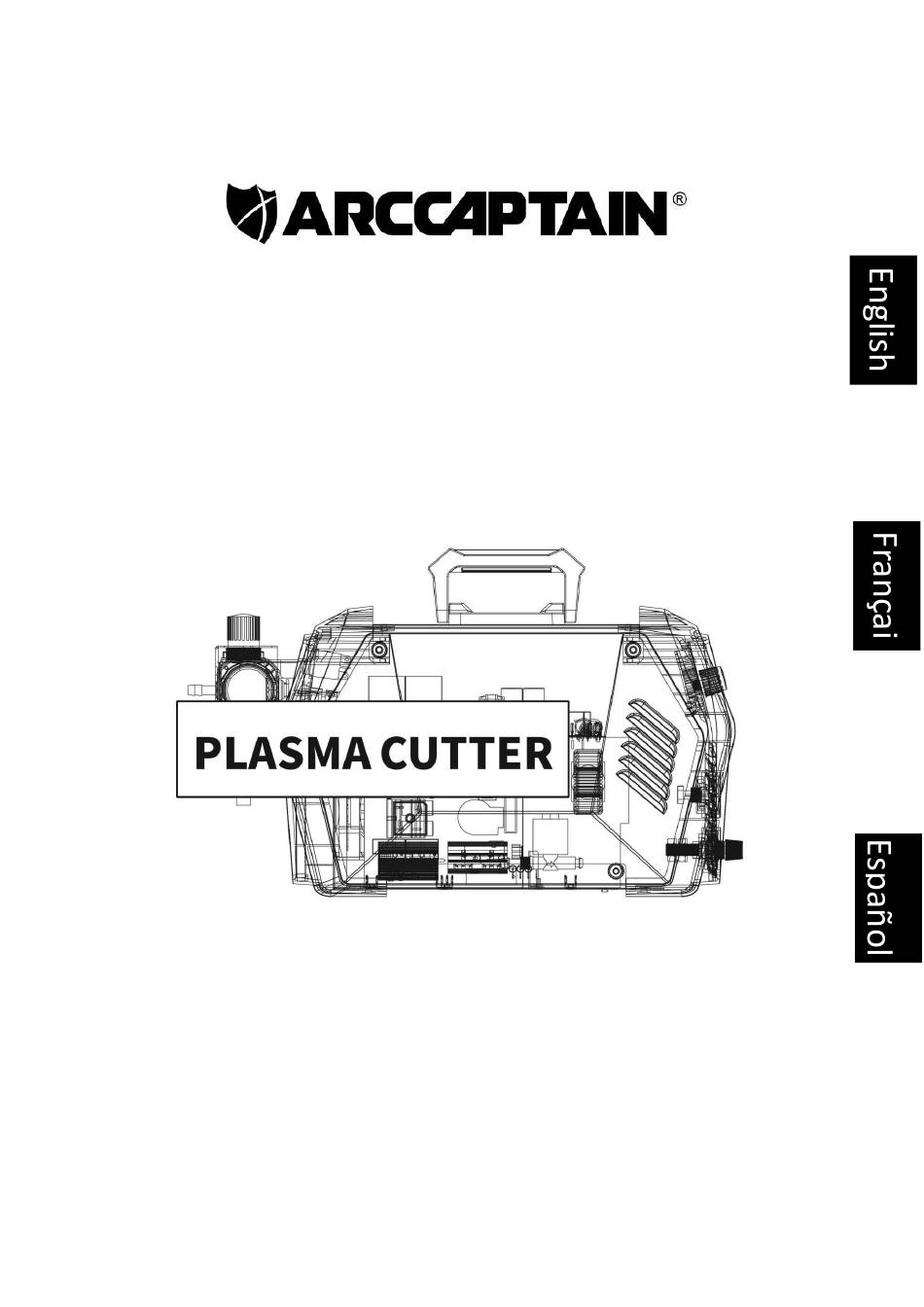

PLASMA CUTTER
CUT55Prolux
User Manual
www.arccaptain.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the CUT55Prolux and is the answer not in the manual?

Questions and answers

Related Manuals for ARCCAPTAIN CUT55Prolux

Summary of Contents for ARCCAPTAIN CUT55Prolux

  • Page 1 PLASMA CUTTER CUT55Prolux User Manual www.arccaptain.com...
  • Page 2 Whatsapp: +19892449456 This manual is designed to help you get the most out of your ARCCAPTAIN products. Please save this manual and take time to read the safety warnings and precautions, assembly, operating, inspection, maintenance. They will help you protect yourself against potential hazards on the worksite.
  • Page 3 TABLE OF CONTENTS 1. SAFETY ..................1 1.1 General Safety ..................1 1.2 Electrical Safety ................... 1 1.3 Fire Safety ................... 2 1.4 Fumes and Gases Safety ..............2 1.5 Arc Rays and Noice Safety ..............2 1.6 Gas Shielded Cutting – Cylinder Safety ..........3 1.7 Additional Safety Information ...............
  • Page 4 If you encounter any issues during installation or operation, refer to the relevant sections in this manual for inspection. If you're still unsure or unable to resolve the problem, please contact ARCCAPTAIN professional support. 1.1 General Safety Do NOT use the plasma cutter if the switch does not turn it on and off.
  • Page 5 1.3 Fire Safety WARINING BEWARE OF FIRE HAZARD Place the machine on non-combustible surfaces to prevent fires.  Ensure no flammable materials are near the working area to reduce fire risk.  Avoid installing the machine near water sources to prevent water damage.
  • Page 6 Additionally, the new Serial includes the latest remote control via APP. Advanced digital control  The Plasma cutting machine CUT55Prolux utilizes advanced MCU intelligent digital control technology, with all major components operated through software. Features like 2T/4T, post-flow, and safety protection could easily read on digital display.
  • Page 7 Multi-scene cutting  The CUT55Prolux is a versatile plasma cutter that can be used with either 120V/240V AC voltage. It operates using compressed air as the plasma gas source for cutting metals, so ensure your air compressor is ready for use. The unit is designed to cut up to 22mm mild steel, but has the capability to cut other metals such as stainless steel, copper, cast iron, and aluminum.
  • Page 8 Figure 2: Size 2.3 Package Name Specification Quantity (pcs) Cutting machine CUT55Prolux Air Compressor Filter Installed on the machine Cutting torch & accessories AG-60 Ground clamp 200A-0.025in DKJ 10-25 Gas hose 0.3*0.47in Hose clamp Strap CUT55Prolux Operator’s Operator’s manual manual...
  • Page 9 3. INSTRUCTIONS 3.1 Panel Instruction Part name Function Picture 1.Digital screen To display the cutting information Cutting/grid cutting/rust removal 2. Mode button mode switch button 3.Function 2T/4T/PT/PA buttons mode switch button 4.Earth cable To connect the earth cable terminal 5.Cutting torch...
  • Page 10 1，The symbol indicating that the current mode is cutting lights up, 2，The symbol 8.Cutting indicating that the current mode is grid cutting operation mode 3，The symbol lights up, indicating that the current...
  • Page 11 PT/PA indicator light is on; mode. It can only cut when it is 2. Operation steps for setting the in 2T/4T mode. post-blow time of the machine: adjust the Current control knob on the panel in a clockwise direction, and set the time to 5~15s;...
  • Page 12 5.Strap hole To connect the strap Figure 5 Back panel controls * For more detailed information about the connection and operational guidelines for the ARCCAPTAIN APP, please visit arccaptain.com and explore the resources available there. 3.2 Nameplate...
  • Page 13 On the machine, there is a plate that includes all the operating specifications for your new unit. The serial number of the product is also found on this plate. The duty cycle rating of a plasma cutter defines how long the operator can cut and how long the cutter must rest and be cooled.
  • Page 14 1. Connect the Electrode into the Torch Head. 2. Connect the Nozzle into the Torch Head. 3. Connect the Shield Cup into the Torch Head. 4.Connect the Wire Spacer Guide onto the Figure 7 cutting torch head Shield Cup 4.2 Installation of the Connection Cable...
  • Page 15 Connection of input power The CUT55Prolux operates in 120V/240V power supply. Plug the Power Cord into a properly grounded. Set Cutting Gun down on nonconductive, nonflammable surface away from any grounded objects.
  • Page 16 2. Pull the drain knob down to Release water and oil vapor or gas. NOTICE: The drain knob needs to be turned off before CUT55Prolux can be used Release water and oil vapor or Figure 13 properly. 5.2 Operation method...
  • Page 17 Description Picture 1. Confirm that CUT55Prolux has been installed and operated correctly, refer to sections 4 and 5 Figure 14 Installation 2. Clamp the Ground clamp onto the workpiece, The Ground clamp must securely connected workpiece. Figure 15 Clamp the Ground clamp 3.
  • Page 18 1. When ready to cut, place the torch near the work, make certain all safety precautions have been taken and pull the trigger. The pilot arc will start. 2. Pierce the work piece by slowly lowering the torch onto the metal at a 30°...
  • Page 19 • Check the condition of the electrode. If the end has a crater-like appearance, replace it along with the nozzle. The maximum wear depth of the electrode is approximately .062”. A green and erratic arc will indicate definite electrode failure and the electrode should be replaced immediately.
  • Page 20 Keep the nozzle of cutting torch upright over the workpiece, and check if the arc is moving with the cutting line. If the space is not enough, don’t bend the cable too much, step on or press upon the cable to avoid suffocating of gas flow.
  • Page 21 WARINING BEWARE OF ELECTRIC SHOCK! When the phenomena below occur, the electrode and nozzle should be replaced. Otherwise, there will be strong arc in the nozzle, which will break down the electrode and the nozzle, or even burn the torch. Nozzles of different models are different, so ensure the nozzle is of the same model when replacing it.
  • Page 22 1.Daily checking is very important in keeping the high performance and safe operation of this cutting machine. 2.Do daily checking according to the table below, and clean or replace components when necessary. 3.In order to ensure the high performance of the machine, please choose components provided or recommended by dealer when replacing components.
  • Page 23 Step 1: Thread the strap through the strap hole in front of the welder. Step 2: Thread the strap through the nylon buckle as shown in the diagram. Step 3: Thread the strap through the strap hole in back of the welder.
  • Page 24 1.E60 overheat protection: machine is under overheat protection and stops working until E60 disappears 2.E10 over-current protection:internal components are damaged, please contact dealer for help Input network undervoltage 3. E31 protection ： When the user turns off the power...
  • Page 25 0.4MPa or 57.5Psi). The arc ignition part fails: 1.The inter electrode distance of the discharge nozzle is too long. Turn on the machine, the LED screen illuminates, and the fan works. When 2.There is leakage of the HF capacitor pushing the torch trigger, the solenoid 222/10KV.
