First Degree Fitness E750 FLUID EXERCISE Manual

Hide thumbs Also See for E750 FLUID EXERCISE:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
FLUID EXERCISE
Registrieren Sie Ihr Produkt unter
www.firstdegreefitness.com/support
●

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the E750 FLUID EXERCISE and is the answer not in the manual?

Questions and answers

Related Manuals for First Degree Fitness E750 FLUID EXERCISE

Summary of Contents for First Degree Fitness E750 FLUID EXERCISE

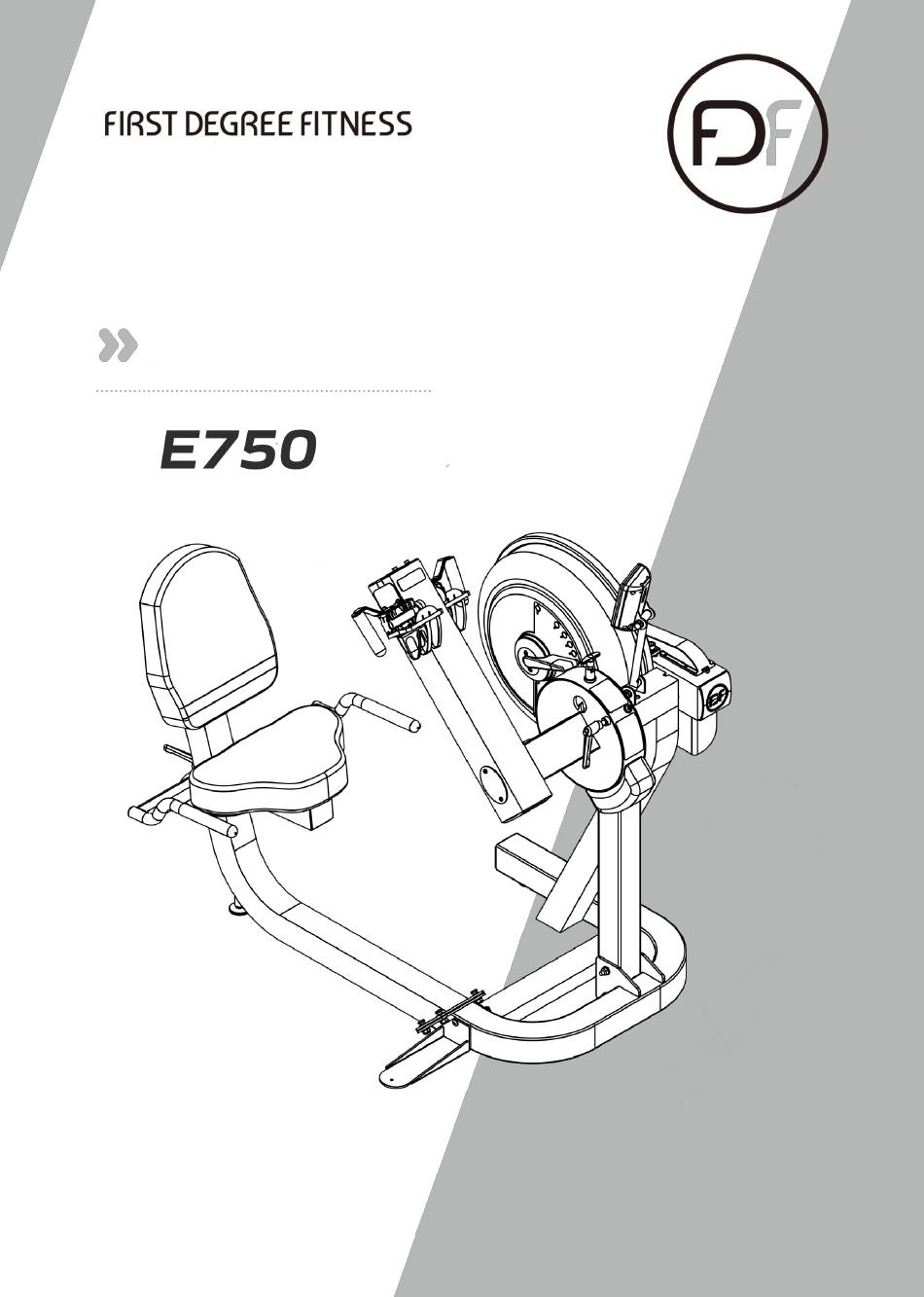

  • Page 1 Bedienungsanleitung FLUID EXERCISE Registrieren Sie Ihr Produkt unter www.firstdegreefitness.com/support ●...
  • Page 3 Einleitung Herzlichen Glückwunsch zu Ihrem E750 FIRST DEGREE FITNESS ist stolz darauf, den Rower als VOLLSTÄNDIGER GEBRAUCH zu präsentieren Produkt mit patentiertem Einstellbare Flüssigkeitsbeständigkeit. Wie bei jedem Fitnessgerät, wenden Sie sich an einen Arzt, bevor Sie Ihr E750 Trainingsprogramm beginnen.

  • Page 4: Table Of Contents

    Inhaltsverzeichnis Sicherheit ................5 Montage ................7 E750-Lieferumfang ..............8 Montageanweisungen .............. 9 Bedienungsangsanweisungen ............11 Automatisch einstellbarer Bluetooth-Monitor ......14 Kalibrierung ................15 Wartung und Fehlerbehebung ..........16 Einstellung des Antriebsriehmens ........... 18 Garantie ................19...

  • Page 5: Sicherheit

    Sicherheit Sicherheitsinformationen •Bitte lesen Sie vor der Benutzung dieses Geräts unbedingt das GESAMTE Benutzerhandbuch und ALLE Anweisungen durch. Das Rower ist ausschließlich für Verwendung gemäß der Beschreibung in diesem Handbuch vorgesehen. •ALLE WARNHINWEISE MÜSSEN VOLLSTÄNDIG VERSTANDEN WERDEN. •Wir empfehlen allen Benutzern von Rower Trainingsgeräten, vor dem Gebrauch folgende Informationen zu beachten.
  • Page 6 Sicherheit Richtige Verwendung •Das Gerät dar keinesfalls zweckentfremdet werden. Es ist unter Beachtung der Rower Herstelleranweisungen zu benutzen, um Verletzungen zu vermeiden. •Falsches oder übermäßiges Training kann zu Verletzungen führen. Konsultieren Sie vor Beginn eines Trainingsprogramms einen Arzt. Wenn beim Training Schwäche, Schwindelgefühl oder Schmerzen auftreten, brechen Sie das Training SOFORT ab, und konsultieren Sie einen Arzt.

  • Page 7: Montage

    Montage Spezifikationen Produktklasse: SC Hinweis: Kurbeltrainingsgeräte der Klasse SC sind nicht für hohe Genauigkeitszwecke geeignet Produkt Nettogewicht: 104.4kg (230.16lb) Produkt Bruttogewicht: 123.8kg (272.93lb) Benutzergewicht: 253cm (99.61”) Länge x 217cm (85.43”) Breite Abmessungen: 1330mm (52.36”) Länge x 970mm (38.19”) Breite 1520mm (59.84”) Höhe Benutzergewicht: 150kg (330lb) Kompakter Fußabdruck 1930mm x 1570mm or upright 1520m x 970mm...

  • Page 8: E750-Lieferumfang

    E750-Lieferumfang Bauteil Anz. Bauteil Anz. Beschreibung Beschreibung M10 Beilagscheibe Hauptrahmen aus Kunststoff Unterer Sitzrahmen M10 Sicherungsmutter Oberer Sitzrahmen Inbusschlüssel 4mm Unterer Sitzpolster Inbusschlüssel 6mm Oberer Sitzpolster Mehrfachwerkzeug L-Stift Sitzrahmen Schmierfett Einstellbare Gerätefüsse Duracell-Batterie D-Zelle Rechtes Pedal für die Ausbesserungslack Be-dienungskurbel M6x20mm Schraube Wasseraufbereitungstablette M10x25mm Schraube...

  • Page 9: Montageanweisungen

    Montageanweisungen SCHRITT 1 Montage der oberer Sitzrahmen und unterer Sitzpolser ERFORDERLICH a) Befestigen Sie mittels der 4 Stk. M6 x 20mm Oberer Sitzrahmen[3] Schrauben und den 4 Stk. M6 Unterlegscheibe den oberen Sitzpolster am oberen Sitzrahmen. Unterer Sitzpolster [4] b) Befestigen Sie mittels der 4 Stk. M6 x 20mm Oberer Sitzpolster [5] Schrauben und den 4 Stk.
  • Page 10 Montageanweisungen SCHRITT 3 Montage der Upper Seat Frame and Lower Seat Frame ERFORDERLICH Stellen Sie den oberen Sitzrahmen auf den unteren Sitzrahmen und befestigen Sie die beiden mittels der M10x25mm Schraube, Hauptrahmen [1] der 2 Stk. M10 Unterlegscheibe, der M10 Sicherungsmutter, Oberer Sitzrahmen [3] der M10 Beilagscheibe aus Kunststoff und dem L-Stift.
  • Page 11 Bedienungsanweisungen Der XT-E720 Bedienarm Einstellschrauben für Riehmenspannung: Erlauben die Einstellung der Riehmenspannung sowie die seitliche Einstellung. Stellen Sie sicher, dass Sie immer beide Seiten gleich einstellen, da es sonst zu einem Ausrichtugsfehler kommt. Anm.: Wird nur die rechte Schraube angezogen so wird die rechte Seite der Kurbeleinheit zu Ihnen bewegt.
  • Page 12 Bedienungsanweisungen Befüllung des Tanks und Wasseraufbereitung ERFORDERLICH Für die Befüllung benötigen Sie einen große Eimern (wird vom Lieferanten nicht mitgeliefert) sowie den mitgelieferten Trichter und Schlauch [22] Wassertrichter mit Schlauch [22]. Für die Befüllung braucht man ungefähr 8 Liter Wasser VORSICHT Öffnen Sie den gelben Tankverschluss auf der Rückseite des Legen Sie beim Befüllen...
  • Page 13 Bedienungsanweisungen WIDERSTANDSSTUFE ÄNDERN E750 lässt sich ganz einfach Der Widerstand Ihres ändern. Die Pegelanzeige vorne am Tank bestimmt die Widerstandsstufe. Stufe eins steht für den geringsten Widerstand und Stufe zehn für den größten Widerstand. Die Technologie des variierbaren Flüssigkeitswiderstands im Tank gewährleistet ein sofortiges Einrasten und einen konstanten Widerstand bei jeder Bewegung.

  • Page 14: Automatisch Einstellbarer Bluetooth-Monitor

    Automatisch einstellbarer Bluetooth-Monitor Automatischer Start: Beginnen Sie mit dem Training, um das Gerät zu aktivieren. Zurücksetzen aller Werte: Halten Sie die Taste ZURÜCKSETZEN 3 Sekunden lang gedrückt. Automatisches Abschalten: Nach 5 Minuten. Alle Werte sind nach dem Neustart auf Null zurückgesetzt. WATT: Leistung gemessen in Watt.

  • Page 15: Kalibrierung

    Kalibrierung Halten Sie die Tasten 「ZURÜCKSETZEN」und「RUHEN」5 Sekunden SCHRITT lang gedrückt. Es wird „ STUFE 1 “ angezeigt SCHRITT Drehen Sie den Einstellgriff auf STUFE 1. Halten Sie die Tasten「ZURÜCKSETZEN」. Der Monitor zeigt jetzt STUFE『2』. Dass die Kalibrierung für STUFE 1 abgeschlossen ist.

  • Page 16: Wartung Und Fehlerbehebung

    Wir empfehlen diese für eine gewerbliche Nutzung von mehreren Geräteeinheiten, deren Tanks von Zeit zu Zeit entleert und befüllt werden müssen. Wenden Sie sich für den Pumpenkauf an einen First Degree Fitness-Händler in Ihrer Nähe oder prüfen Sie die entsprechenden Details auf unserer Website unter www.firstdegreefitness.com Computerbildschirm ist eingeschaltet Möglicherweise hat sich eine Verbindung gelöst.
  • Page 17 Wartung und Fehlerbehebung Gegenstand Zeitspanne Anweisung Sitz und Rahmen Wöchentlich. Wöchentlich oder bei starker Benutzung im Klub häufiger mit einem flusenfreien Tuch abwischen. PK-Gurtspannung Monatlich. Monatlich auf Anzeichen von Schlupf überprüfen. Siehe Seite „Baugruppe Tankabdeckung“. Tank und 12 Monate bis 4 Anweisungen im Abschnitt „Wasseraufbereitung“...

  • Page 18: Einstellung Des Antriebsriehmens

    Einstellung des Antriebsriehmens Schritt 1: Entfernen Sie die große Metallplatte Schritt 2: Verwenden Sie ein langes Werkzeug wie in der Abbildung oben links gezeigt. um die hintere Endabdeckung aus dem Gehäuse zu entfernen (siehe Abbildung oben rechts). Dam- it erhalten Sie Zugang zur tankseitigen Befestigungsschraube (siehe Abbildung rechts Endabdeckung Schritt 4: Verwenden Sie einen 6mm Innensech-...

  • Page 19: Garantie

    Die Seriennummer des Geräts muss korrekt bei First Degree Fitness Limited oder einem seiner autorisierten Vertreter registriert sein.  FIRST DEGREE FITNESS Limited behält sich das Recht vor, die Bauteile zu überprüfen, für die im Rahmen der Garantie Ersatz beansprucht wird. ...
  • Page 20 FIRST DEGREE FITNESS Europe Hoge Maat 3 3961 NC WIJK BIJ DUURSTEDE The Netherlands Phone: +31(0)307600670 Büro: mail@fluidrower.eu Service Unterstützung: service@fluidrower.eu Web: www.fluidrower.eu...
  • Page 21 USER GUIDE FLUID EXERCISE...
  • Page 23 Training with the E750 Congratulations on your purchase of E750. FIRST DEGREE FITNESS is proud to present the Unit as a full commercial use product featuring patented Adjustable Fluid Resistance. As with any piece of fitness equipment, consult a physician before beginning your E750 exercise program.
  • Page 24 Contents Safety ................... 5 Assembly ................7 Box Contents ................8 Assembly Instructions ............. 9 Operation Instructions ..............12 Bluetooth Auto-Adjust Monitor ..........15 Calibration Procedure ............16 Maintenance & Troubleshooting ........... 17 Tank Belt Adjustment ..............19 International Warranty ............20...

  • Page 25: Safety

    Safety Safety Information • Before using this product, it is essential to read this ENTIRE operation manual and ALL instructions. The Unit is intended for use solely in the manner described in this manual. • UNDERSTANDING EACH AND EVERY WARNING TO THE FULLEST IS IMPORTANT •...
  • Page 26 Inspection • DO NOT use or permit use of any equipment that is damaged and/or has worn or broken parts. For all FIRST DEGREE FITNESS equipment use only replacement parts supplied by FIRST DEGREE FITNESS. • EQUIPMENT MAINTENANCE - Preventative maintenance is the key to smooth operating equipment as well as to keep your liability to a minimum.

  • Page 27: Assembly

    Assembly Product Specifications Product Class: SC Note: Class SC crank training equipment is not suitable for high accuracy purposes Braking System: Speed Independent Product Net Weight: 104.4kg (230.16lb) Product Gross Weight: 123.8kg (272.93lb) Maximum Safe Operating Surface Area: 253cm (99.61”) Length x 217cm (85.43”) Width...

  • Page 28: Box Contents

    Box Contents Item Qty. Description Item Qty. Description Main Frame Right Crank Pedal Lower Seat Frame Seat Frame lubricating grease Upper Seat Frame Multi-Tool Seat Back D Cell Battery Lower Seat Touch Up Paint L-pin Funnel and Hose Leveler Owners Manual Hardware Kit M6x20mm Bolt M10 Nylock Nut...

  • Page 29: Assembly Instructions

    Assembly Instructions STEP 1 Assembly Seat Back and Lower Seat REQUIRED Seat Back[4] to Upper Seat Frame[3] using Upper Seat Frame [3] 4x M6x20mm Bolts[15] and 4x M6 Washers[17] Seat Back [4] b) Lower Seat[5] to Upper Seat Frame[3] using 4x M6x20mm Bolts[15] and 4x M6 Washers[17] Lower Seat [5] 8 x M6 x 20mm Blots [15]...
  • Page 30 Assembly Instructions STEP 3 Assembly Upper Seat Frame and Lower Seat Frame REQUIRED Upper Seat Frame[3] onto Main Frame[1] and secure using 1x Main Frame [1] M10x25mm Bolt[16],1x M10 Nyloc Nut[20], 2xM10 Washers Upper Seat Frame [3] [18], M10 Plastic Washer[19] and L-pin[6]. L–...
  • Page 31 Assembly Instructions STEP 5 Support Kit Assembly REQUIRED Let the machine lie down carefully. M8x55 Bolt[24] Assemble the Support Plate[28] using M8x55 Bolt[24] M8x90 Bolt[25] 2 x M8 Washer[26] and M8 Washer[26] and M8 Nyloc Nut[27]. 2 x M8 Nyloc Nut[27] Support Plate[28] Stand the machine.

  • Page 32: Operation Instructions

    Operation Instructions E750 Control Arm Chain Tensioning Bolts: Allows for tightening the chain or adjustment from side to side. Make sure when tightening only to adjust the same amount for both Bolts, otherwise the sprocket will be misaligned. Note: Tightening the right Bolt only will pull the right side of the crank assembly toward you, tightening the left will pull the left side toward you.
  • Page 33 (rechargeable via USB) available as an option. We recommend this to any commercial facility, with multiple units, that has a need to drain and refill Tanks from time to time. To purchase, contact your nearest First Degree Fitness distributor or go to our website on www.firstdegreefitness.com for details.
  • Page 34 Operation Instructions CHANGING RESISTANCE LEVEL Changing resistance on your Unit is simple. The level of resistance is determined by the level indicator located on the front of the Tank. Level one indicates lightest resistance, level ten represents heaviest resistance. The Tank‟s variable fluid resistance technology ensures an instant catch and constant resistance throughout the movement.

  • Page 35: Bluetooth Auto-Adjust Monitor

    Bluetooth Auto-Adjust Monitor Auto Start: Commence exercise to activate. Reset all values: Press and hold RESET button for 3 seconds. Auto Power Down: Over 5 minutes. All values revert to zero after restart. WATT: Power measured in watts WORK: Duration of exercise segment REST: Duration of rest period POWER GRAPH: Press RESET to change display from Power Curve to Cumulative Power Graph.

  • Page 36: Calibration Procedure

    Calibration Procedure Press and hold 「RESET」and「REST」for 5 seconds. Display will show “ Level 1“ Turn handle to Level 1. Press Reset. Display will now show Level 2. Level 1 Calibration is complete. Turn handle to Level 2. Press Reset. Display will now show Level 3. Level 2 Calibration is complete.

  • Page 37: Maintenance & Troubleshooting

    Tanks from time to time. To purchase, contact your nearest First Degree Fitness distributor or go to our website on www.firstdegreefitness.com for details. The Monitor display is erratic and illuminates, It is possible that there is a loose connection.
  • Page 38 Maintenance & Troubleshooting Item Time Frame Instructions Wipe down weekly with lint free cloth or more often with Seat and Frame. Weekly. heavy club use. Check monthly for signs of slippage. Adjust/tighten as PK Belt Tension. Monthly. required. Tank and Water Follow instructions as specified in the “Water Treatment”...

  • Page 39: Tank Belt Adjustment

    Tank Belt Adjustment 2. Using a long tool, push out the rear 1. Remove large metal inspection plate. end cap as pictured below left. This will give you access to the Tank tensioning Bolt (shown lower right). End Cap 4. Using a 6mm Allen Key, tighten the 3.

  • Page 40: International Warranty

    Metal Frame – 10 Year Limited Warranty First Degree Fitness will repair or replace the metal Main Frame should it fail due to any defect in materials or workmanship within 10 years of the original purchase. Warranty does not apply to frame coating.
  • Page 44 NOUS CONTACTER Pour le soutien à la clientèle, veuillez visiter firstdegreefitness.com/support TAÏWAN T: +886 3 478 3306 764 Chung Shan South Rd Yangmei Taoyuan Taiwan R.O.C.
