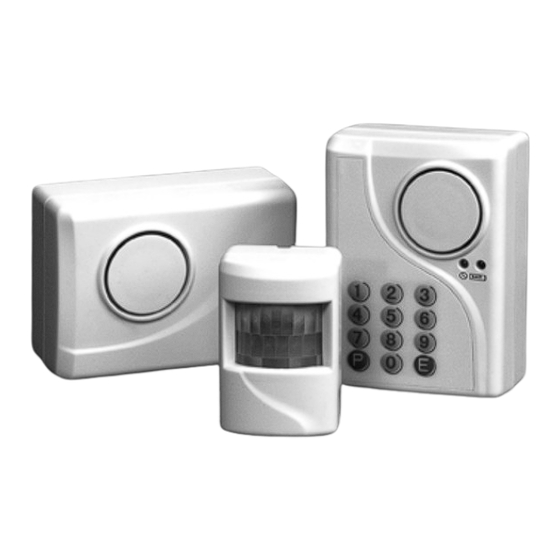

Compact alarm system
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Compact alarm system
Compact-hälytysjärjestelmä
Compact-Alarmsystem
Compact Alarmsystem
Operation and Safety Notes ................................................... Page
Käyttö- ja turvallisuusohjeet .................................................. Sivu
Bruksanvisning och säkerhetsanvisningar ........................... Sidan 23
Betjenings- og sikkerhetshenvisninger ................................ Side

GB/IE
KOE358_T42_Cover_neu.indd 2
CA 616
Dexaplan
2
13
33
24.10.2006 17:11:00 Uhr
