Schulze Swing Press Instruction Manual

Semi-automatic heat press
Hide thumbs Also See for Swing Press:
Table of Contents

Advertisement

Quick Links

Download this manual
Halbautomatische Transferpresse
Semi-automatic heat press
Półautomatyczna prasa transferowa
SCHULZE Swing Press/
SCHULZE Swing Duo Press
Bedienungsanleitung
Instruction manual
Instrukcja obsługi
Instrukcja oryginalna
Version 24.02

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Swing Press and is the answer not in the manual?

Questions and answers

Related Manuals for Schulze Swing Press

Summary of Contents for Schulze Swing Press

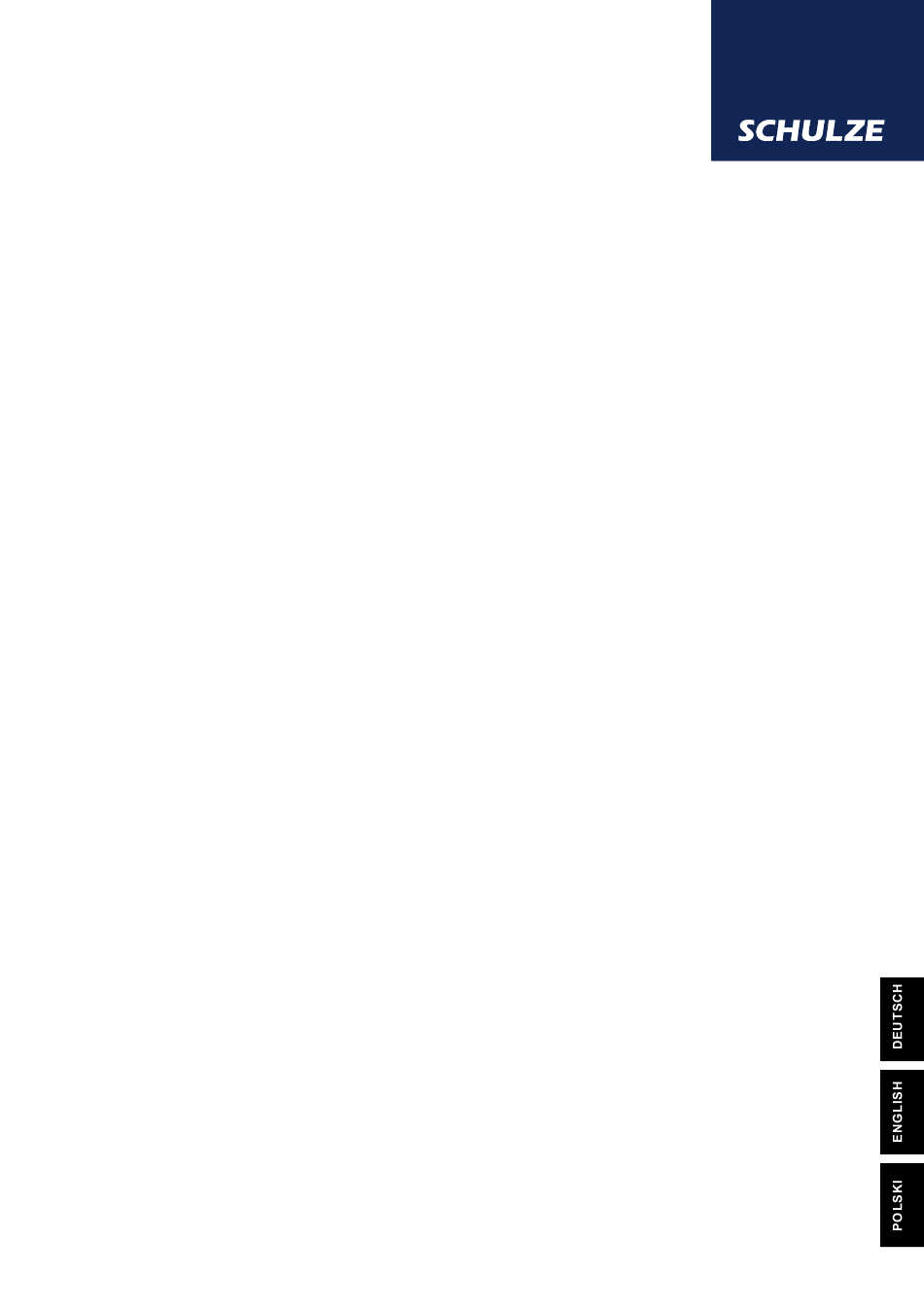

  • Page 1 Halbautomatische Transferpresse Semi-automatic heat press Półautomatyczna prasa transferowa SCHULZE Swing Press/ SCHULZE Swing Duo Press Bedienungsanleitung Instruction manual Instrukcja obsługi Instrukcja oryginalna Version 24.02...

  • Page 3: Table Of Contents

    Einführung Inhalt Einführung Inhalt Warnpiktogramme auf der Maschine Abbildung der Presse Technische Daten Anwendungsbereich und Beispieleinstellungen der Presse Austauschbare Heizplatten Austauschbare Basisplatten Sicherheitsvorrichtungen der Presse Sicherheitsvorkehrungen am Arbeitsplatz 1.10 Umweltschutz Inbetriebnahme Hinweise für den Transport Installation der Presse Stromversorgung Inbetriebnahme der Presse Arbeiten mit der Presse Montage der Platten 3.1.1...

  • Page 4: Warnpiktogramme Auf Der Maschine

    Warnpiktogramme auf der Maschine / Warning pictograms on the machine / Piktogramy ostrzegawcze na maszynie ATTENTION! MOVING ELEMENTS ATTENTION! HAND CRUSH HAZARD ACHTUNG! BEWEGLICHE TEILE UWAGA! RUCHOME ELEMENTY ACHTUNG! QUETSCHGEFAHR DER HAND UWAGA! NIEBEZPIECZEŃSTWO ZGNIECENIA DŁONI ATTENTION! DANGER ATTENTION! HIGH VOLTAGE ACHTUNG! HOCHSPANNUNG ACHTUNG! GEFAHR UWAGA! NIEBEZPIECZEŃSTWO...

  • Page 5: Technische Daten

    Abbildung der Swing Press 1. Netzkabel mit Stecker 15. Elektromagnet 2. Untergestell 16. Befestigungsschraube der Heizplatte 3. Bohrungen für die Befestigung von T-Shirt-Aufziehvorrichtung 17. Heizplatte 4. Basisplatte 18. Teflon 5. Standfuß 19. Spiralschlauch mit Stecker von der Heizplatte 6. Montage für den Halterung für den Laser 20.
  • Page 6 13. Griff 27. Rollen mit Bremsen (zusätliche Option) 14. STOP-Taste Technische Daten Technische Daten SCHULZE Swing Duo Press Abmessungen der Presse 95 x 80 x 162-177 cm 101 kg Gewicht (mit dem Untertisch und Platten 40 x 50 cm) 95 x 80 x 93 cm Abmessungen für den Transport...

  • Page 7: Anwendungsbereich Und Beispieleinstellungen Der Presse

    18. Basisplatte für Schuhe 19. Basisplatte Label Sicherheitsvorrichtungen der Presse Die SCHULZE Swing Press/Swing Duo Press ist mit verschiedenen Sicherheitsvorrichtungen ausgestattet, um eine sichere Anwendung zu gewährleisten. Hauptsicherung B 16A Im Fall einer Überlastung schützt sie die Pressen vor Schäden. Wird die Sicherung betätigt, muss sie wieder angeschaltet werden. Die Anleitung für die Aktivierung der Sicherung befindet sich in Kapitel 4.3.

  • Page 8: Sicherheitsvorkehrungen Am Arbeitsplatz

    Sicherheitsvorkehrungen am Arbeitsplatz Aufstellung und Montage der Presse Die Montage und Aufstellung der Presse muss unter Aufsicht einer befugten Person stattfinden. Aufgrund des hohen Gewichts der Maschine muss die Montage von zwei oder mehr Personen durchgeführt werden. Die Presse muss auf einer flachen, feuerbeständigen Ebene aufgestellt werden, in einem Raum mit konstanter Temperatur und Luftfeuchtigkeit.

  • Page 9: Inbetriebnahme

    Hinweise für den Transport Die SCHULZE Swing Press/Swing Duo Press wird für den Transport in einem Karton verpackt und auf einer Palette befestigt. Prüfen Sie gleich nach dem Erhalt der Presse, ob die Verpackung im ordnungsgemäßen Zustand ist und ob die Presse nicht beschädigt ist. Wenn Sie die Presse zu einem späteren Zeitpunkt versenden müssen, bitten wir Sie die Presse genauso einzupacken.

  • Page 10: Arbeiten Mit Der Presse

    Arbeiten mit der Presse Montage der Platten 3.1.1 Basisplatten Zuerst muss man die Basisplatte auf die Presse montieren. Die zwei QR-Verbindungsstücke (quick release) werden mit der Presse mitgeliefert (Foto 1). Montage der Basisplatten 1. Montieren Sie das QR-Verbindungsstück (mit dem Schraubenschlüssel Nr. 13) an die Basisplatte (Foto 2); 2.

  • Page 11: Heizplatten

    3.1.2 Heizplatte Montage der Heizplatte Legen Sie die Heizplatte auf die montierten Basisplatten. Schließen Sie die Heizplatte an der Maschine fest (Fotos 1-2); 2. Halten Sie und gleichzeitig drücken Sie den Pressgriff nach unten und schrauben Sie die Platte mit einem Inbusschlüssel (Foto 3); Austausch der Heizplatte In der Presse besteht die Möglichkeit, die Heizplatten auszutauschen.

  • Page 12: Programmierung Der Elektronik

    Programmierung der Elektronik Nach dem Einschalten der Presse, zeigt das Touch-Display die Einstellungen des ausgewählten Programms und die aktuelle Temperatur der Heizplatte an. Drücken Sie das Feld mit der aktuellen Temperatur und Zeit, um die Einstellungen zu ändern (Foto 1). Nach der Änderung der Einstellungen, speichern Sie die neue Parameter (Foto 2).

  • Page 13: Fehlermeldungen Der Elektronik

    Die Skala reicht von 0 bis 10. 0 bedeutet kein Druck.10 bedeutet maximale Druckeinstellung. Einstellung der Schwenkautomatik Die SCHULZE Swing Press ist mit einer automatischen Schwenkvorrichtung ausgestattet. Nach Ablauf der Zeit öffnet sich die Presse und schwenkt nach rechts. Wenn Sie die Schwenkautomatik einschalten wollen, müssen Sie das Oberteil der Presse ganz nach rechts bewegen und dann den Einstellhaken nach unten...

  • Page 14: Wartung Und Austausch Von Teilen

    Wartung und Austausch von Teilen Tägliche Wartung Die Arbeitsoberflächen der Heizplatte und der Basisplatte müssen sauber gehalten werden. Die Heizplatte können Sie mit einem sauberen, trockenen Tuch reinigen. Vermeiden Sie den direkten Kontakt mit der Heizplatte – Verbrennungsgefahr! Silikongummi können Sie mit einem weichen Tuch und mildem Haushaltsreiniger reinigen.

  • Page 15: Austausch Der Silikonmatte

    Austausch der Silikonmatte Beim Austausch der Silikonmatte müssen Sie die Presse ausschalten, den Stecker aus der Steckdose ziehen und abwarten, bis die Presse abgekühlt ist. Für den Austausch brauchen Sie eine neue Silikonmatte, Silikonkleber, Messer, Aceton und eine Zahnkelle zum Auftragen von dem Kleber.

  • Page 16: Einstellung Des Elektromagneten

    Einstellung des Elektromagneten Der Elektromagnet hat die Funktion, während des Pressevorganges den Druckhebel geschlossen zu halten. Sobald die Zeit abgelaufen ist, öffnet die Presse automatisch. Der Elektromagnet wird vom Werk eingestellt. Sollte der Druckhebel beim Schließen der Presse mit großen Anpressdruck nicht unten bleiben, müssen Sie die Einstellung neu justieren.

  • Page 17: Fehlerbehebung

    1. Falsch eingestellter Elektromagnet Zeit. Kapitel 4.8. 2. Die Gasfeder 130N kaputt 2. Die Gasfeder 130N kontrollieren oder austauschen, vorher aber bei Walter Schulze melden. Die Presse geht nicht automatisch nach 1. Die Presse steht schief 1. Die Presse waagerecht stellen rechts nach Ablauf der Pressvorganges.
  • Page 19 Introduction Content Introduction Content Warning pictograms on the machine Construction of the machine Technical data Application range and sample adjustmens of the heat press Replaceable heating plates Replaceable base plates Safety arrangements of the heat press Safety arrangements at the workplace 1.10 Environmental protection Initiation...

  • Page 20: Technical Data

    Construction of the Swing Press 1. Power cord with a plug 14. STOP switch 2. Base 15. Elektromagnet 3. Drilled holes for t-shirt tensioning kit 16. Heating plate fixation screw 4. Base plate 17. Heating plate 5. Foot 18. Teflon 6.
  • Page 21 13. Handle 27. Castors with brakes (additional option) 14. STOP switch Technical data Technical data SCHULZE Swing Duo Press Dimensions 95 x 80 x 162-177 cm Weight (with stand and plates 40 x 50 cm) 101 kg Dimensions for transportation...

  • Page 22: Application Range And Sample Adjustmens Of The Heat Press

    19. Base plate Label Safety arrangements of the heat press Die SCHULZE Swing Press/Swing Duo Press is equipped with different safety arrangements, to make a safe usage possible. Main fuse B 16A The main fuse is situated in the upper, pivoting part of the press. In case of overcharge, the main fuse prevents the heat press from getting damaged.

  • Page 23: Safety Arrangements At The Workplace

    Safety arrangements at the workplace Set-up and installation Set-up and installation of the device has to be done under supervision of an authorized person. Depending on the weight of the heat press, the installation has to be done by 2 or more persons. The press should be situated on the flat, non-inflammable surface, in a room with constant temperature and constant moisture.

  • Page 24: Initiation

    Power supply voltage The SCHULZE Swing Press/Swing Duo Press has to be connected to a voltage of 230 VAC / 50Hz. The press is equipped with a power cord with plug. Make sure that the power socket is in the right condition and that the grounding is connected to the power outlet. Caution: The device can only be connected to an installation equipped with a residual current and electric shock protection.

  • Page 25: Working With The Heat Press

    Instruction of the mounting of the plates 3.1.1 Base plates First of all the base plates should be mounted on the press. A quick release connector of base plates is delivered with the SCHULZE Swing Press/Swing Duo Press (image 1). Mounting of the base plate 1.

  • Page 26: Heating Plate

    2. Holding and pulling the press handle down at the same time, screw the plate with an allen key (image 3); Replacement of the heating plate In SCHULZE Swing Press/ Swing Duo Press it is possible to replace the base plate with other types, which are described in chapter 1.6. To replace the base plate it is necessary to: 1.

  • Page 27: Programming Of Electronic Devices

    Programming of the electronic devices After switching on the press, the display shows settings of the chosen programm and the current temperature of the heat plate. Touch the field with the current temperature and time to change the settings (image 1). Touch the icon to save the settings (image 2). In the machine it is possible to save 9 different programms.

  • Page 28: Error Codes

    The press is equipped with electronic device that indicates the set pressure. With this function, it is possible to read the precise pressure setting that is set on the press (Swing Press and Swing Duo Press). The scale ranges from 0 to 10. 0 means no pressure. 10 indicates the maximum pressure setting.

  • Page 29: Maintenance And Replacement Of Parts

    Maintenance and replacement of parts Daily maintenance The surface of the base plate and heat plate needs to be clean all the time. The heat plate has to be cleaned with a clean and dry cloth. Do not touch the heat plate- danger of burns. Clean the silicon foam with a soft cloth. Use mild household cleaners. It is not allowed to use solvents or naphtha. Monthly maintenance Before starting the maintenance procedure, first turn off...

  • Page 30: Instruction For The Replacement Of The Silicone Mat

    Instruction for the replacement of the silicone mat To replace the silicone mat, the press has to be cold and disconnected from the electricity. For the replacement you will need a new silicone mat, knife, silicone glue, acetone and a notched trowel. 1.

  • Page 31: Adjustment Of The Electromagnet

    Adjustment of the electromagnet The electromagnet holds the pressing arm and the heating plate down while pressing, and releases it when the pressing time is over. It is adjusted at the factory. If the pressing arm doesn’t stay down after pushing down, the electromagnet has to be readjusted. Loosen the nut using key (1).

  • Page 32: Troubleshooting

    4.11 Troubleshooting Problem Solution Possible reason The green switch does not glow. The Main fuse B 16A is deactivated Activate the main fuse B 16A (4.3) display does not work. The heat press is not heating. The heat press does not work. The green switch glows, but the display Replace the electronic device (4.4) The electronic device is damaged...

  • Page 33: Spis Treści

    Wstęp Spis treści Wstęp Spis treści Piktogramy ostrzegawcze na maszynie Budowa prasy Dane techniczne Zastosowanie prasy i przykładowe ustawienia Wymienne płyty grzewcze Wymienne płyty dolne Zabezpieczenia prasy Bezpieczeństwo w miejscu pracy 1.10 Ochrona środowiska Czynności przygotowawcze Uwagi dotyczące transportu Instrukcja montażu prasy Napięcie zasilania Przygotowanie prasy do pracy Praca na prasie...

  • Page 34: Budowa Prasy

    27. Zestaw jezdny stolika (opcja dodatkowa) 14. Przycisk STOP Dane techniczne Dane techniczne SCHULZE Swing Press Wymiary zewnętrzne z płytami 38x45 TURBO : 75x80x169 - 179 cm / z płytami 40x50 TURBO : 82x80x169 - 179 cm Wymiary do transportu 95 x 80 x 140 cm (szer.
  • Page 35 13. Uchwyt 27. Zestaw jezdny stolika (opcja dodatkowa) 14. Przycisk STOP Dane techniczne Dane techniczne SCHULZE Swing Duo Press Wymiary 95 x 80 x 162-177 cm Waga (ze stolikiem i płytami 40 x 50 cm) 101 kg Wymiary do transportu...

  • Page 36: Zastosowanie Prasy I Przykładowe Ustawienia

    18. Płyta dolna do obuwia 19. Płyta dolna Label Zabezpieczenia prasy W celu zapewnienia maksymalnego bezpieczeństwa pracy, urządzenie SCHULZE Swing Press/Swing Duo Press zostało wyposażone w kilka niezależnych zabezpieczeń. Główny bezpiecznik B 16A Bezpiecznik B16 A znajduje się w górnej części prasy. W przypadku przeciążenia chroni on prasę przed uszkodzeniem. Jeżeli bezpiecznik jest nieaktywny, należy go aktywować.

  • Page 37: Bezpieczeństwo W Miejscu Pracy

    Bezpieczeństwo w miejscu pracy Przygotowanie i montaż prasy Montaż i przygotowanie prasy musi się odbywać pod nadzorem osoby upoważnionej. Ze względu na dużą wagę prasy, montaż musi być przeprowadzony przez dwie lub więcej osób. Prasa powinna być ustawiona na równej, niepalnej powierzchni w pomieszczeniu o stałej temperaturze i wilgotności.

  • Page 38: Czynności Przygotowawcze

    Uwagi dotyczące transportu Prasa SCHULZE Swing Press/Swing Duo Press jest do transportu pakowana w karton i przytwierdzana do palety. Zaraz po otrzymaniu prasy należy sprawdzić, czy opakowanie jest w dobrym stanie, a prasa nie jest uszkodzona. Jeżeli prasa będzie w późniejszym terminie odsyłana do innego miejsca, należy umieścić...

  • Page 39: Praca Na Prasie

    Montaż płyt 3.1.1 Płyty dolne W pierwszej kolejności na prasę należy zamontować płyty dolne. Do prasy SCHULZE Swing Press/Swing Duo Press dołączone są złącza szybkiego montażu płyt dolnych (zdjęcie 1). Montaż płyty dolnej 1. Złącze szybkiego montażu zamontować za pomocą klucza płaskiego nr 13 do płyty dolnej (zdjęcie 2);...

  • Page 40: Płyta Grzewcza

    2. Przytrzymując i ściągając ramię prasy w dół jednocześnie przykręcić płytę za pomocą klucza imbusowego 6 (zdjęcie 3); Wymiana płyty grzewczej W prasie SCHULZE Swing Press/ Swing Duo Press istnieje możliwość wymiany płyty grzewczej na inną. Dostępne rodzaje płyt zostały opisane w rozdziale 1.6.

  • Page 41: Programowanie Elektroniki

    Programowanie elektroniki Po włączeniu prasy na wyświetlaczu pokazane są ustawienia wybranego programu oraz aktualna temperatura płyty grzewczej. Aby zmienić ustawienia należy nacisnąć pole z aktualną temperaturą (zdjęcie 1). Po zmianie ustawień należy je zapisać (zdjęcie 2). W prasie można zapisać 9 programów.

  • Page 42: Kody Błędów

    Prasa została wyposażona w elektronikę, która pokazuje siłę ustawionego nacisku. Dzięki tej funkcji można odczytać dokładniejsze ustawienie nacisku który jest ustawiony na prasie (Swing Press i Swing Duo Press). Skala obejmuje zakres od 0 do 10. 0 oznacza brak nacisku.10 oznacza maksymalne ustawienie nacisku.

  • Page 43: Konserwacja I Wymiana Części

    Jeżeli prasa po włączeniu nie działa, należy sprawdzić główny bezpiecznik w prasie. Bezpiecznik B 16A znajduje się w górnej części prasy SCHULZE Swing Press/Swing Duo Press. Aktywacja może zostać przeprowadzona wyłącznie przez osobę uprawnioną, po uzgodnieniu awarii z dostawcą prasy. Aby aktywować bezpiecznik, należy najpierw wyłączyć prasę i wyciągnąć wtyczkę z gniazda zasilającego. Następnie wypiąć...

  • Page 44: Instrukcja Wymiany Pianki Silikonowej

    Instrukcja wymiany pianki silikonowej Przed wymianą pianki silikonowej należy wyłączyć prasę, wyciągnąć wtyczkę z gniazda zasilającego i odczekać aż się prasa ochłodzi. Do wymiany należy przygotować nową piankę, silikon, nóż, aceton i szpachelkę z grzebieniem do rozprowadzenia silikonu. 1. Usunąć starą piankę z płyty dolnej za pomocą noża. 2.

  • Page 45: Ustawianie Elektromagnesu

    Ustawienie elektromagnesu Elektromagnes ma za zadanie utrzymać ramię nacisku w dolnej pozycji do momentu upływu ustawionego czasu. Elektromagnes został ustawiony fabrycznie i nie należy zmieniać tych ustawień. W przypadku gdy ramię przy zamykaniu prasy z dużym naciskiem nie zamyka się, należy zmienić...

  • Page 46: Usuwanie Awarii

    4.11 Usuwanie awarii Problem Rodzaj awarii Sposób naprawy Zielony wyłącznik nie świeci, wyświetlacz Aktywować bezpiecznik główny 16A (4.3) Wyłączony bezpiecznik główny 16A nie działa. Prasa nie grzeje. Prasa nie działa. Zielony wyłącznik świeci, ale wyświetlacz Awaria elektroniki Wymienić elektronikę (4.4) nie działa.

  • Page 47: Dokumentacja

    Dokumentation / Documentation / Dokumentacja 5.1.1 Ersatzteile / Spare parts list / Spis części wymiennych SCHULZE Swing Press Version 24.02 / Wersja 24.02...
  • Page 48 Nr Beschreibung / Description / Opis Symbol Arm für Swing - komplett / Arm for Swing - complete / Ramię do Swing - kompletne PRA.SWS.011 Endkappe / End cap / Gal-Zab Spręż.-Osio. fi 10 MAT2.PO.001910 Schwammgriff / Sponge grip / Chwyt gąbka MAT2.PO.002446 PRA.50.047 Teller für Elektromagnet / Closing plate / Talerz elektromagnesu...
  • Page 49 5.1.2 Ersatzteile / Spare parts list / Spis części wymiennych SCHULZE Swing Duo Press Version 24.02/ Wersja 24.02...
  • Page 50 Nr Beschreibung / Description / Opis Symbol Arm für Swing S duo - komplett / Arm for Swing S Duo / Ramię do Swing S Duo - kompletne PRA.SWS.012 Schwammgriff / Sponge grip / Chwyt gąbka MAT2.PO.002446 Teller für Elektromagnet / Closing plate [ 60.047] / Talerz elektromagnesu PRA.50.047...

  • Page 51: Warranty Terms And Conditions

    Gewährleistungsbestimmungen / Warranty terms and conditions / Warunki gwarancji 5.2.1 Gewährleistungsbestimmungen Schulze Transferpressen und Maschinen zum Farbdruck haben eine Gewährleistung von 24 Monaten. Die Gewährleistung betrifft die gesamte Konstruktion der Maschine, mechanische Teile, Elektronik und Verkleidung. Das Heizelement der Heizplatte hat eine Gewährleistung von 12 Jahren.
  • Page 52 Schaltplan / Wiring diagram / Schemat połączeń Version 24.02 / Wersja 24.02...

  • Page 53: Conformance Declaration

    Verantwortung, dass unsere Produkte: hereby declares that the following machine: stwierdza, że produkt SCHULZE Swing Press, die unter diese Erklärung fallen, den einschlägigen Richtlinien entsprechen: is compliant with the specifications of the followings CE direktives: którego dotyczy niniejsza deklaracja, jest zgodny z odpowiednimi dyrektywami:...
  • Page 54 Verantwortung, dass unsere Produkte: hereby declares that the following machine: stwierdza, że produkt SCHULZE Swing Duo Press, die unter diese Erklärung fallen, den einschlägigen Richtlinien entsprechen: is compliant with the specifications of the followings CE direktives: którego dotyczy niniejsza deklaracja, jest zgodny z odpowiednimi dyrektywami:...
  • Page 56 Untertisch Stand Stolik SCHULZE Air Duo Press SCHULZE Swing Press SCHULZE Swing Duo Press SCHULZE Swing Duo Pneu Press Montageanleitung Mounting instruction Instrukcja montażu...
  • Page 57 10 mm 6 mm 5 mm M6x16 M8x20 M6x16...
  • Page 58 (1), (2) (1), (4)
  • Page 60 50 mm Zusätzliche Option Additional option Dodatkowa opcja...
