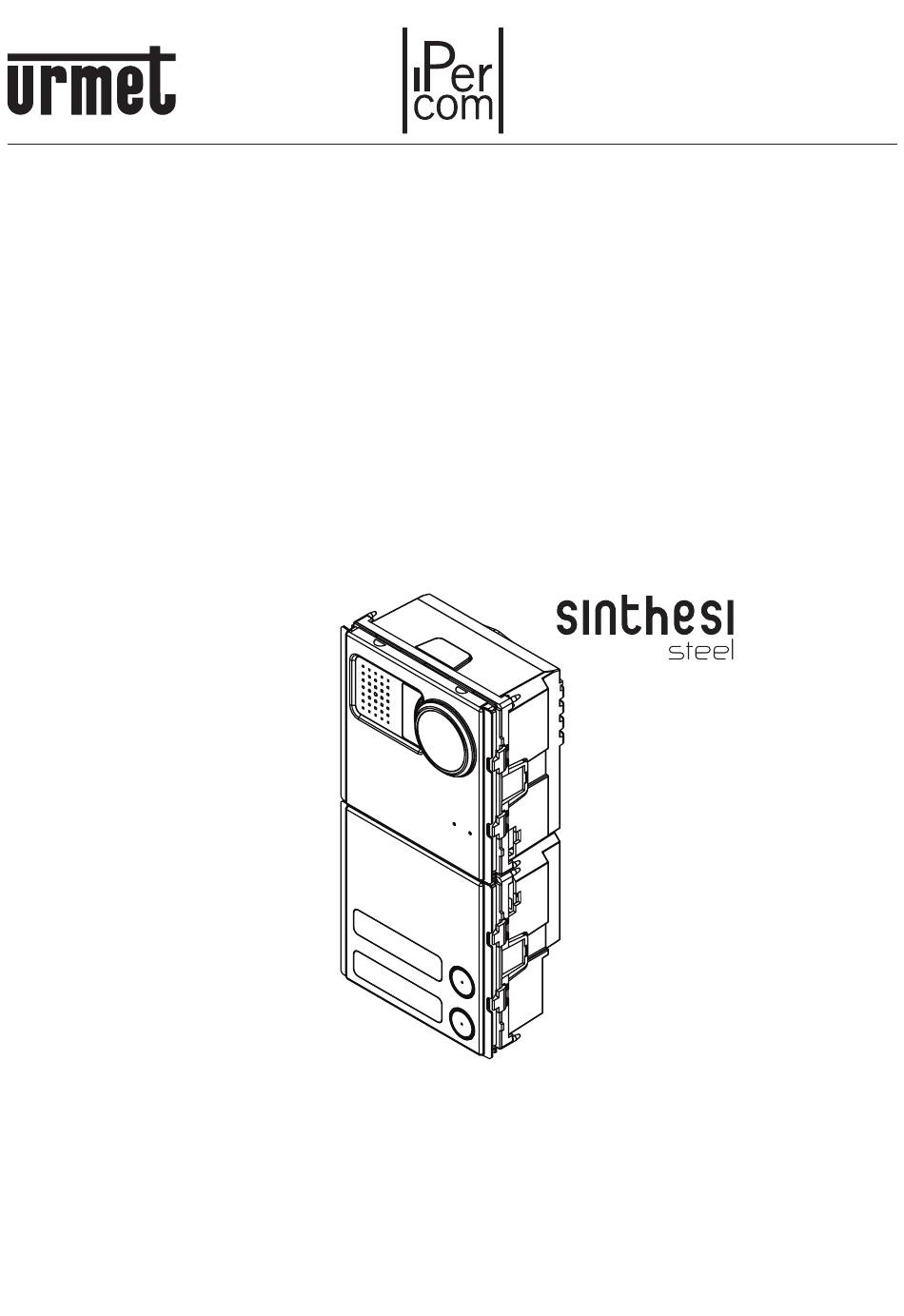

- Page 1 Mod. 1060 DS 1060-140 LBT 20562 EXTERNAL IP VIDEO STATION WITH 2 PUSH BUTTONS POSTE EXTERNE VIDÉO IP AVEC 2 TOUCHES MICROALTAVOZ VIDÉO SOBRE IP CON 2 TECLAS Sch./Ref. 1060/75 (60 Hz)
-
Page 2: Panel Installation
ENGLISH PERFORMANCE The features of the IP video door phone are the following: • Designed on 2-module Sinthesi Steel style. • Management of pedestrian door electric lock with pulse capacitive discharge and with low holding current (SE+; SE-). • Management of driveway electric lock with relay SE2 with clean contacts (C-NC-NO). •... - Page 3 DIGITAL CONNECTOR Connector for module connector for with voice messages button modules and led Ref. 1158/47 with expansion Ref. 1158/82 - /84 Ref.1158/42 Ref.1145/52 Ref.1158/43 Ref.1145/53 Ref.1158/44 Ref.1145/54 Dummy transparent name holder. Final engraved name holder. DS1060-140...
-
Page 4: Description Of Terminals
DESCRIPTION OF TERMINALS Terminal pins of discharge electric lock with holding current for relay, if present Common lock relay contact Normally closed lock relay contact Normally open lock relay contact Auxiliary power terminals Terminal pins for external lighting of name holder tags Hall button terminals for operating lock relay Door open sensor terminals Reference for external camera signal... -
Page 5: Technical Specifications
EXTERNAL CAMERA CONNECTION Instead of the camera present in the module, an external camera can be connected to terminal pins V3, V5. To enable the external camera, move the jumper as shown below. TLC-EXT WIRING INSTRUCTIONS WITH CAT5 WIRE Fit the CAT5 wire in a RJ45 plug with Urmet logo: •... -
Page 6: Restore Default Settings
RESTORE DEFAULT SETTINGS Close the hall button and at the same time press the second button on the IP video door unit (the bottom most one) for 20 seconds. After 20 seconds, the device will beep before restarting, then release both buttons: the previous confi... - Page 7 FRANÇAIS PERFORMANCES Les prestations du poste externe vidéo sur IP sont les suivantes: • Réalisé sur le modèle Sinthesi Steel à 2 modules. • Gestion de la serrure électrique piétonne à décharge capacitive par impulsion et bas courant de maintien (SE+;...
- Page 8 DIGITAL CONNECTOR Connecteur pour module avec messages vocaux connecteur pour modules des touches et led Réf. 1158/47. avec dispositif d'expansion Réf. 1158/82 - /84 Réf.1158/42 Réf.1145/52 Réf.1158/43 Réf.1145/53 Réf.1158/44 Réf.1145/54 Étiquette porte-nom provisoire transparente. Étiquette porte-nom définitive avec gravure. DS1060-140...
-
Page 9: Description Des Bornes
DESCRIPTION DES BORNES Bornes serrure électrique à décharge avec courant de maintien pour un relais, si nécessaire. Contact commun du relais de serrure Contact normalement fermé du relais de serrure Contact normalement ouvert du relais de serrure Bornes pour l’alimentation auxiliaire Bornes pour l’éclairage externe des étiquettes porte-nom Bornes du bouton hall d’entrée pour pilotage et serrure relais Bornes du capteur de porte ouverte... -
Page 10: Caracteristiques Techniques
CONNEXION CAMÉRA EXTERNE En alternative à la caméra présente dans le module, une caméra externe peut être raccordée aux bornes V3, V5. Pour habiliter la caméra externe, déplacer le pontet comme montré ci-dessous. TLC-EXT INSTRUCTIONS DE CABLAGE A L’AIDE DU CABLE CAT5 Abouter le câble CAT5 sur l’un des connecteurs RJ45 ayant le logo Urmet: •... - Page 11 REMISE À ZÉRO DES CONFIGURATIONS D’USINE Fermer la touche du hall d’entrée et appuyer simultanément sur la deuxième touche du poste externe vidéo IP (celle la plus en bas) pendant 20 secondes. Après 20 secondes, le dispositif émet un signal sonore avant de se redémarrer ;...
-
Page 12: Instalación Del Teclado
ESPAÑOL PRESTACIONES Las prestaciones del microaltavoz vidéo sobre IP son las siguientes: • Realizado sobre mecanica Sinthesi Steel con 2 Módulos. • Pilotaje de la cerradura electrica peatonal con descarga capacitiva con pulso de baja corriente de mantenimiento (SE+; SE-). •... - Page 13 DIGITAL CONNECTOR Conector para módulo con mensajes vocales Conector para módulos y led Ref. 1158/47. pulsador con expansor Ref. 1158/82 y Ref. 1158/84 Ref.1158/42 Ref.1145/52 Ref.1158/43 Ref.1145/53 Ref.1158/44 Ref.1145/54 Etiqueta provisoria transparente. Etiqueta final con incisión. DS1060-140...
- Page 14 DESCRIPCIÓN DE LOS BORNES Bornes cerradura electrica con descarga de corriente de mantenimiento para eventual relé Contacto común del relé de la cerradura Contacto normalmente cerrado del relé de la cerradura Contacto normalmente abierto del relé de la cerradura Bornes para alimentación auxiliar Bornes para la iluminación externa de las etiquetas con nombre Bornes pulsador del vestíbulo para control y cerradura relé...
-
Page 15: Características Técnicas
CONEXIÓN CÁMARA EXTERNA En alternancia con la cámara situada en el módulo puede ser conectada con una cámara externa en los bornes V3, V5. Para activar la cámara externa es necesario mover el jumper como indicado en seguida. TLC-EXT INSTRUCCIONES DE CABLEADO CON CABLE CAT5 Empalmar el cable CAT5 en uno de los conectores RJ45 con el logotipo Urmet: •... - Page 16 RESTABLECIMIENTO DE LAS CONFIGURACIONES DE FÁBRICA Cerrar el pulsador del vestíbulo y, simultáneamente, accionar el segundo pulsador del microaltavoz vídeo IP (el de más abajo) durante 20 segundos. Una vez transcurridos los 20 segundos, el dispositivo emite un bip antes de reiniciarse; entonces, soltar los dos botones: de esta forma el microaltavoz vídeo IP pierde la confi...
