Sportgeräte 2000 GmbH
Schinkelstraße 15
31137 Hildesheim
Hinweis!
Bevor Sie mit der Montage beginnen, prüfen Sie
die Sendung auf Vollständigkeit und Unversehrt-
heit. Reklamationen sind aus versicherungs-tech-
nischen Gründen nur innerhalb von 24 h ab Liefer-
zeitpunkt möglich.
B00118-SF
B00125-WM
B00125WMSF
Detaillierte Montageanleitung
über den untenstehenden
Pfad oder dem QR-Code zu finden
www.helo-sports.de/fileadmin/Download-Montageanleitung/M-00133.pdf
M-00133-Montageanleitung
Stadiontor vollverschweißt mit
freier Netzaufhängung.docx
Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /

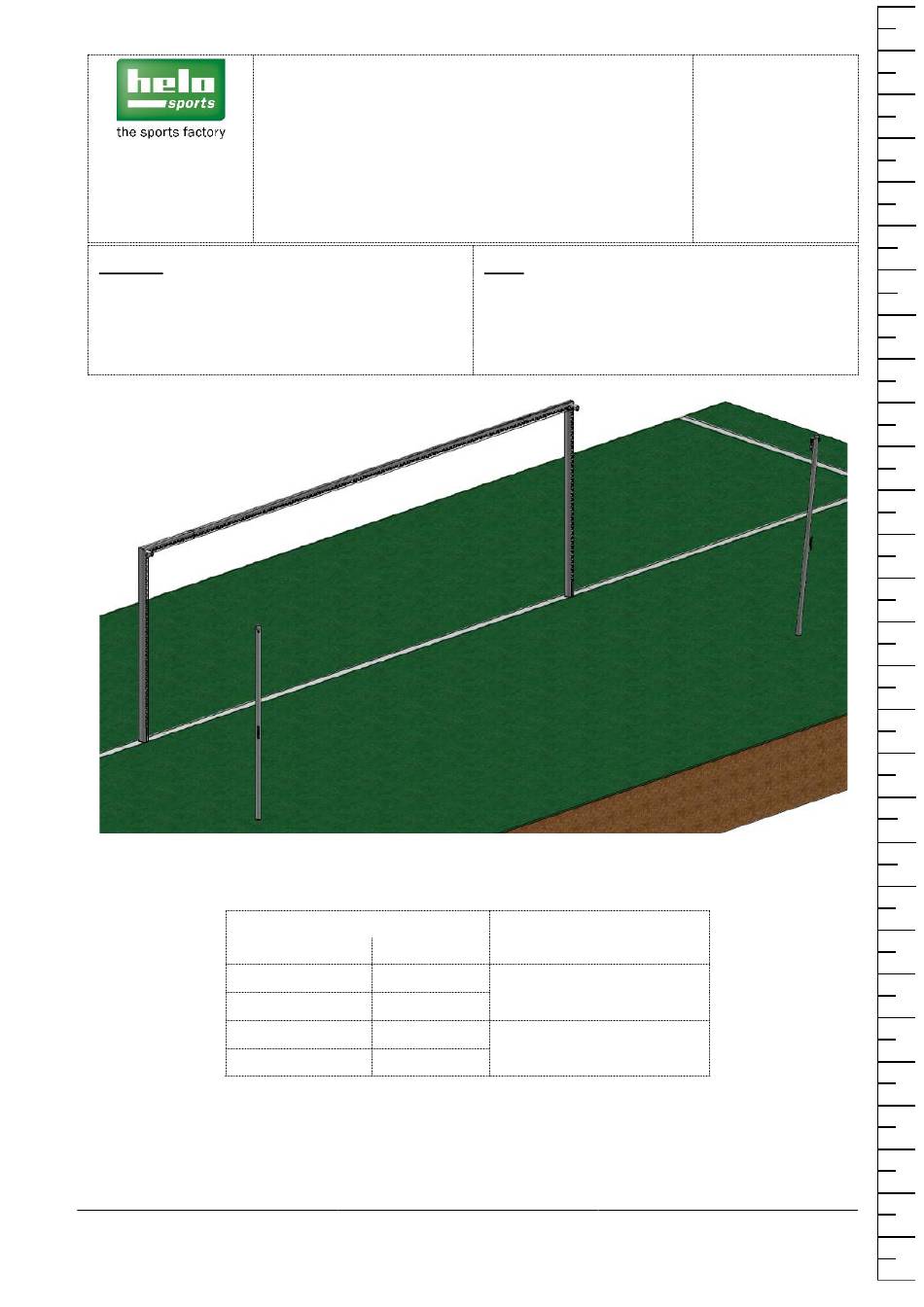

Montageanleitung
Mounting instruction
Fußballtore 7,32x2,44m, vollverschweißt
in Bodenhülsen und freier Netzaufhängung
Football goal 7,32x2,44m, fully welded
in sockets and free net suspension
Artikel-Nr. / Item No.
Alt / old
Neu / New
B00118
1-01-015
1-01-052
1-01-016
1-01-018
Revision 3 vom 25.08.2021
Models and technical details subject to change, errors excepted. All contents are copyrighted.
Note!
Before you start assembly, you must verify all
parts are pre-sent and undamaged. For warranty
purposes, you must notify your retailer within 24
hours if parts are missing or damaged.
Alunatur
Natural aluminium
Weiß
White
Detailed mounting instructions
over the below
path or the QR code
10
M-00133
20
30
QR-Code
siehe Rückseite
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
Seite 1 von 10
290
In mm
Advertisement
Related Manuals for helo sports B00118
Summary of Contents for helo sports B00118
- Page 1 24 nischen Gründen nur innerhalb von 24 h ab Liefer- hours if parts are missing or damaged. zeitpunkt möglich. Artikel-Nr. / Item No. Alt / old Neu / New B00118 1-01-015 Alunatur B00118-SF 1-01-052 Natural aluminium B00125-WM 1-01-016 Weiß...
- Page 2 Fundamentplan M-00016 Foundation plan Montageanleitung Bodenrahmen M-00025 Mounting instruction ground frame Bedienungsanleitung M-00065 Instruction manual Montageanleitung Bodenrahmen M-00073 Mounting instruction ground frame Montageanleitung Netzbefestigung M-00166 Mounting instruction net attachment M-00133-Montageanleitung Revision 3 vom 25.08.2021 Stadiontor vollverschweißt mit Seite 2 von 10 freier Netzaufhängung.docx Modell- und technische Änderungen sowie Irrtümer vorbehalten.
- Page 3 Zubehör für 1: Accessories for 1: Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Item-No. Comment Torrahmen mit Standard-Netzbefestigung Für 1-01-015 / 1-01-016 Goal frame with standard net attachment For 1-01-015 / 1-01-016 Torrahmen mit SimplyFix Netzbefestigung Für 1-01-018 / 1-01-052 Goal frame with SimplyFix net attachment For 1-01-018 / 1-01-052 Sechskantschraube DIN 933 M8x70...
- Page 4 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Item-No. Comment 15m Betolon Flechtleine 15m Betolon Braided line Netzhaken Standard-Netzbefestigung 5-00-006 Net hook Standard net attachment Netzsicherung bei SimplyFix- Netzhalter Profilen 5-00-002 Net holder Net holder for SimplyFix profiles Netzhakenschlüssel K-00016 Net hook wrench...
- Page 5 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Item-No. Comment Bodenhülse für freie Netzaufhängung – ET350mm 5-02-012 Ground sleeve for free net suspension – ID350mm Fundamentplan – M-00016 Foundation plan – M-00016 Montageanleitung Netzbefestigung – M-00166 Mounting instruction net attachment – M-00166 Bedienungsanleitung M-00065 Instruction manual M-00065 Montageanleitung Alu- / Stahl-Bodenrahmen –...
- Page 6 Benötigte Hilfsmittel: Required tool: Pos.Nr. Bezeichnung Anmerkung Pos.No. Description Comment SW 13mm Schraubenschlüssel AF 13mm wrench SW 19mm Schraubenschlüssel AF 19mm wrench Maßband oder Gliedermaßband Tape measure or folding rule Cuttermesser oder Schere Cutter knife or scissors Trittleiter Step ladder Klappbock Folding trestle Schnittgefahr an...
- Page 7 Wichtiger Hinweis Important note before assembly: Montage: Zunächst mit dem Einbetonieren der Please begin first of all with the concreting Bodenhülsen (11/12) nach of the ground sleeves (11/12) to the Fundamentplan M-00016 beginnen. foundation plan M-00016. Der Beton braucht ca. zwei Tage zum The concrete needs to dry two days.
- Page 8 Arbeitsschritte zur Montage Working steps to assembly Torrahmen Boden Place the components for the goal platzieren. frame on the ground. Hinweis: Für eine angenehmere Note: For a more comfortable working Arbeitshöhe bei der Montage kann der height when assembling the goal frame Torrahmen auf mind.
- Page 9 Hinweis: Wenn an dem Tor noch ein Note: If a ground frame is to be mounted Bodenrahmen montiert werden soll, die goal, follow mounting Montageanleitung M-00025 oder instructions M-00025 mounting Montageanleitung M-00073 befolgen. instructions M-00073. Den montierten Torrahmen in die nach Set the mounted goal frame into the Fundamentplan M-00016...
-
Page 10: Maintenance Instructions
Wartungshinweise Maintenance instructions • Einmal im Monat müssen die Schraub- • Once a month the screws must be verbindungen überprüft werden und checked and possibly tightened. eventuell wieder festgezogen werden. • Vor jedem Gebrauch muss überprüft • Before each use, it must be checked werden, ob das Netz noch richtig in whether the net is still properly seated der Netzbefestigung sitzt.
