Sportgeräte 2000 GmbH
Schinkelstraße 15
31137 Hildesheim
Hinweis!
Bevor Sie zusammenbauen, prüfen Sie die
Sendung auf Vollständigkeit und Unversehrtheit.
Reklamationen
sind
technischen Gründen nur innerhalb von 24 h ab
Lieferzeitpunkt möglich.
Detaillierte Montageanleitung
über den untenstehenden
Pfad oder dem QR-Code zu finden
www.helo-sports.de/fileadmin/Download-Montageanleitung/M-00017.pdf
M-00017-Stadiontor 0123_0124-SF
Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /

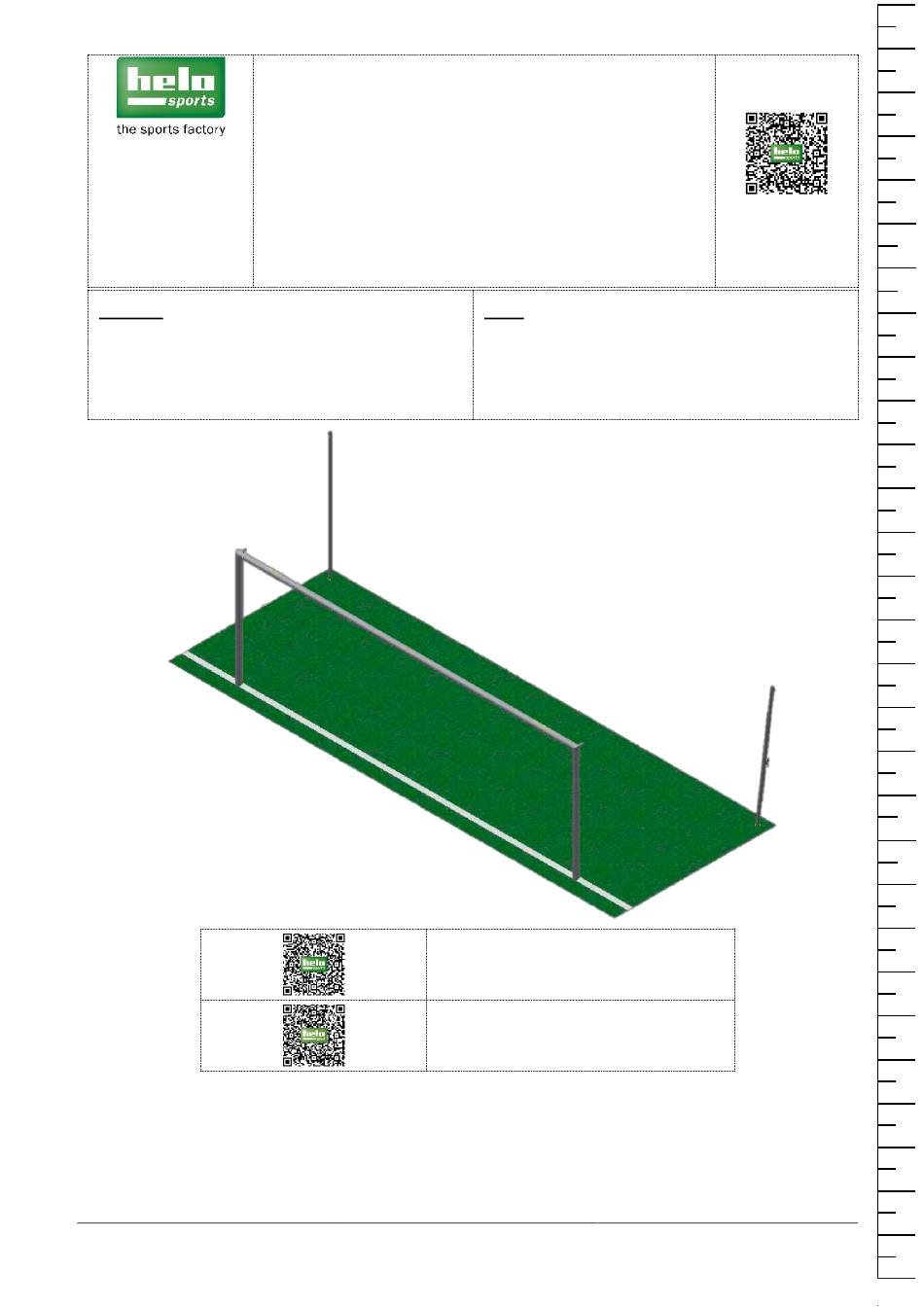

Montageanleitung
Mounting instruction
Fußballtore 7,32x2,44m mit SimplyFix Netzbefestigung
in Bodenhülsen und freier Netzaufhängung
Football goal 7,32x2,44m with SimplyFix net attachment
in sockets and free net suspension
B00123-101 / B00124-101
aus
versicherungs-
Fundamentplan M-00016
Foundation plan M-00016
Sicherheitsanweisung M-00065
Safety Instruction M-00065
Revision 3 vom 04.10.2018
Models and technical details subject to change, errors excepted. All contents are copyrighted.
Note!
Before mounting you ought to check if the supply
is complete and undamaged.
Reclamations work only within 24 hours doe to
insurance reasons.
Detailed mounting instructions
over the below
path or the QR code
10
M-00017
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
Seite 1 von 11
290
In mm
Advertisement
Related Manuals for helo sports B00123-101
Summary of Contents for helo sports B00123-101
- Page 1 Bodenhülsen und freier Netzaufhängung Schinkelstraße 15 31137 Hildesheim Football goal 7,32x2,44m with SimplyFix net attachment in sockets and free net suspension B00123-101 / B00124-101 Hinweis! Note! Bevor Sie zusammenbauen, prüfen Sie die Before mounting you ought to check if the supply Sendung auf Vollständigkeit und Unversehrtheit.
- Page 2 Zubehör für 1 Paar: Accessories for 1 pair: Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Order-No. Comment Torpfosten links mit SimplyFix Netzbefestigung Goal post left with SimplyFix net attachment Torpfosten rechts mit SimplyFix Netzbefestigung Goal post right with SimplyFix net attachment Torlatte mit SimplyFix Netzbefestigung...
- Page 3 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Order-No. Comment Sechskantmutter DIN 985 M8 K-02072 Hexagon nut DIN 985 M8 Karabinerhaken 80x8 K-02086 Carabiner 80x8 Netzspannpfosten 1x B00121 enthält 2 Pfosten B00121 Net tensioning post 1x B00121 contains 2 post 15m Betolon Flechtleine 15m Betolon Braided line Netzsicherung bei...
- Page 4 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Order-No. Comment Sechskantschlüssel SW5 K-00025 Allen wrench AF5 Tornetz Optional bestellbar Goal net Optional available Fundamentplan M-00016 Foundation plan M-00016 Montageanleitung M-00047 Mounting Instruction M-00047 Bedienungsanleitung M-00065 Instruction manual M-00065 Revision 3 vom 04.10.2018 M-00017-Stadiontor 0123_0124-SF Seite 4 von 11...
- Page 5 Benötigte Hilfsmittel: Required tool: Pos.Nr. Bezeichnung Anmerkung Pos.No. Description Comment SW 5mm Sechskantschlüssel AF 5mm Allen wrench SW 13mm Schraubenschlüssel AF 13mm wrench SW19mm Schraubenschlüssel AF 19mm wrench Cuttermesser oder Schere Cutter knife or scissors Trittleiter Stepladder Schnittgefahr an Sicherheitshandschuh den Profilen Safety gloves Danger of cutting...
- Page 6 Wichtiger Hinweis Important note before assembly: Montage: Bitte beginnen Sie zunächst mit dem Please begin first of all with the concreting Einbetonieren der Bodenhülsen nach dem of the ground sockets to the foundation Fundamentplan M-00016. plan M-00016. Der Beton braucht ca. zwei Tage zum The concrete needs to dry two days.
- Page 7 Spannseilaufnahme Tensioning cable retainer Schieben Sie den Karabinerhaken (8) in Slide the carabiner (8) in the tensioning die Spannseilaufnahme des Tores. rope receiving the goal. Insert the Stecken Sie die Sechskantschraube hexagonal screw M8x70 (6) through the M8x70 durch Spannseil- tensioning rope receiving and the aufnahme und den Karabinerhaken (8) carabiner (8) and screw these with the...
- Page 8 Damit Ihr Netz gleichmäßig hängt, So that your net hang evenly, please gehen Sie bitte wie folgend vor. proceed as follows. [1] Ihr Netz hängen Sie zuerst in den [1] Your net hang first in the goal corner Torecken in die Netzhalter ein in the net holder.
- Page 9 Netzhalter einsetzen, um 90° Netz drehen um 90° drehen Pfosten Zur Netzsicherung 6 Netzhalter (11) in Secure 6 net holders (11) in the die SimplyFix-Nut befestigen. SimplyFix groove to secure. Dazu die Netzhalter (11) in die Profilnut To do this, press the net holder (11) in drücken und mit dem Netzhaken- the profile groove and turn it with the schlüssel (12) um 90°...
- Page 10 2m Schnur für die 11m Schnur Zugspannung umlaufend 2m rope for the 11m rope tension circumferential Um eine Kastenform des Netzes zu For the box shape of the net, you split erhalten, teilen Sie die Schnur (10) auf: the rope (10): - 1 Stück mit 11m und - 1 piece with 11m and - 2 Stücke mit 2m Länge pro Tor.
-
Page 11: Maintenance Instructions
Wartungshinweise Maintenance instructions • Einmal im Monat müssen die Schraub- • Once a month the screws must be verbindungen überprüft werden und checked and possibly tightened. eventuell wieder festgezogen werden. • Regelmäßige Kontrolle auf Schäden • Regular checks on damage and und Bruchstellen.
