helo sports B00199-Z Mounting Instruction

Safety goal
Hide thumbs

Advertisement

Quick Links

Download this manual
Sportgeräte 2000 GmbH
Schinkelstraße 15
31137 Hildesheim
Hinweis!
Bevor Sie zusammenbauen, prüfen Sie die
Sendung auf Vollständigkeit und Unversehrtheit.
Reklamationen
sind
technischen Gründen nur innerhalb von 24 h ab
Lieferzeitpunkt möglich.
M-00042-Montageanleitung Safety-
Jugendtor zerlegbar 0200 tiefziehen
Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /
Montageanleitung
Mounting instruction

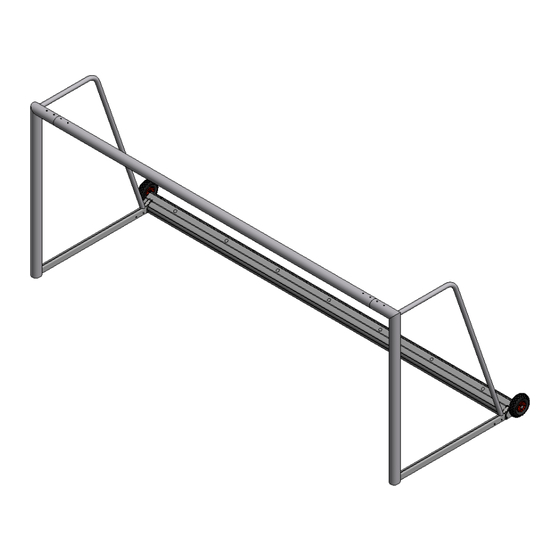

Safetytor
Safety goal
B00199-Z
B00200-Z
B00260-SZ
aus
versicherungs-
Revision 4 vom 26.08.2019
Models and technical details subject to change, errors excepted. All contents are copyrighted.
7,32x2,44m
5,0x2,0m
3,0x2,0m
Note!
Before mounting you ought to check if the supply
is complete and undamaged.
Reclamations work only within 24 hours doe to
insurance reasons.
10
M-00042
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
Seite 1 von 17
290
In mm

Advertisement

loading
Need help?

Need help?

Do you have a question about the B00199-Z and is the answer not in the manual?

Questions and answers

Related Manuals for helo sports B00199-Z

Summary of Contents for helo sports B00199-Z

  • Page 1 Montageanleitung M-00042 Mounting instruction Safetytor Sportgeräte 2000 GmbH Schinkelstraße 15 Safety goal 31137 Hildesheim  B00199-Z 7,32x2,44m  B00200-Z 5,0x2,0m  B00260-SZ 3,0x2,0m Hinweis! Note! Bevor Sie zusammenbauen, prüfen Sie die Before mounting you ought to check if the supply Sendung auf Vollständigkeit und Unversehrtheit.
  • Page 2 Description Order-No. Comment Höhe innenseite / Height inside Torpfosten links mit Netzbügel 2,44m - für / for B00199-Z Post left with net hanger 2,0m - für / for B00200-Z 2,0m - für / for B00260-SZ Höhe innenseite / Height inside Torpfosten rechts mit Netzbügel...
  • Page 3 Lower plate Oberplatte K-01716 Upper plate Länge / Length Gewichtsrohr 7,50m - für / for B00199-Z Weight tube 5,15m - für / for B00200-Z 3,15m - für / for B00260-SZ Nutenstein doppelt M8 oben K-02459 Slot nut double M8 above...
  • Page 4 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Order-No. Comment Achse mit Kappe K-00363+ Axes with cap K-00022 K-00017 Wheel Teflon Unterlegscheibe Ø21 K-02193 Teflon Washer Ø21 Linsenkopfschrauben ISO 7380 - M6x16 K-02089 Lens head screw ISO 7380 - M6x16 Unterlegscheibe DIN 125 - M6 K-02187 Washer DIN 125 - M6...
  • Page 5 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Order-No. Comment Je nach Torgröße Netzhalter Depending on the B-00131 Net holder goal size Optional bestellbar Siehe Tabelle, Seite 8 Tornetz Goal net Optiionally available See table, Page 8 Montageschlüssel K-01683 Monting key Sechskantschlüssel SW4...
  • Page 6 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Order-No. Comment Sicherheitsanweisung M-00065 Safety Instruction M-00065 M-00042-Montageanleitung Safety- Revision 4 vom 26.08.2019 Seite 6 von 17 Jugendtor zerlegbar 0200 tiefziehen Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. / Models and technical details subject to change, errors excepted.
  • Page 7 Benötigte Hilfsmittel: Required tool: Pos.Nr. Bezeichnung Anmerkung Pos.No. Description Comment Je nach Beschwerungsart und Torgröße Quartz Sand 100kg min.1,6g/cm³ Quartz sand 100kg min.1,6g/cm³ Depending on the filling finish and goal size Je nach Beschwerungsart und Torgröße Rundstahl Ø20mm Round steel Ø20mm Depending on the filling finish and goal size 19mm Schraubenschlüssel...
  • Page 8 Tornetzempfehlungen Goal net recommendations Maschenhöchst- Materialstärke Maschenweite zugkraft Netzgröße Material Material thickness Mesh size Brakin force of Net size Material (mm) (mm) meshes (kN) Polypropylen Abhängig von Hochfest der Torgröße polypropylene Depending on high strength the goal size Hinweis: Helo-Tore sind nur mit Netzen Note: Helo goals are only certified with mit den oben stehenden Eigenschaften nets with the above characteristics.
  • Page 9 Am Tor befindliche Warnaufkleber: Warning labels on the goal: Weitere Aufkleber: More labels: M-00042-Montageanleitung Safety- Revision 4 vom 26.08.2019 Seite 9 von 17 Jugendtor zerlegbar 0200 tiefziehen Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. / Models and technical details subject to change, errors excepted.
  • Page 10 Arbeitsschritte zur Montage Working steps to assembly Wie in der Montageanleitung M-00032 As described in the mounting instruc- beschrieben, die Torlatte (3) mit den tion M-00032, screw the crossbar (3) to Profilverbinder (4) verschrauben. the profile connector (4). Torpfosten (1/2) Now insert the crossbar (1/2) on the out herausstehenden Profilverbinder...
  • Page 11 Die Verbindungsplatten (7) auf die Take the connector plate (7) and put Unterplatte (8) stecken. this on the lower plate (8). Die Oberplatte (9) auf die Verbin- Lay the upper plate (9) on the dungsplatten (7) legen und anschließ- connector plate (7) and press this end hinunter drücken, sodass sich die down, so that the upper plate (9) Oberplatte (9) mit den Verbindungs-...
  • Page 12 Die Verbinder von der Seite auf die Slide the connectors from the side onto Gewichtsrohr (10) schieben. the weight tube (10). Beide Verbinder soweit außen wie Place both connectors on the weight möglich auf dem Gewichtsrohr (10) tube (10) as far outside as possible. platzieren.
  • Page 13 Führungen Guides Die Verbinder jeweils links und rechts in Guide the connectors left and right into die Bodenrahmenprofile des Pfostens the ground frame profiles of the post mit Netzbügel (1/2) führen. with net hanger (1/2). Es ist darauf zu achten, dass die Make sure that the connection plates Verbindungsplatten in den Führungen run in the guides of the ground frame...
  • Page 14 Achtung: Das Rad (14) möglichst dicht am Caution: The wheel (14) as close to the Profil, aber noch mit etwas Spiel platzieren! profile, but still with some play! Befüllt wird das Gewichtsrohr (10) Fill the weight tube (10) over the über die Einfüllöffnungen mit ca.
  • Page 15 Stahl-Befüllung Steel filling: Einfüllöffnung Filling holes Über die Einfüllöffnung wird das The weight tube is filled with round Gewichtsrohr mit den Rundstählen steel Ø20mm through filling Ø20mm befüllt. opening. Hinweis: Um die nach DIN EN 748 verlangte Kippsicherheit zu erreichen, das Note: In order to achieve the overturning Gewichtsrohr mit der, in der Tabelle auf safety required by DIN EN 748, fill the...
  • Page 16 Quarzsand-Befüllung Quartz sand filling: Einfüllöffnung Filling hole Über Einfüllöffnungen The weight tube is filled with wird Gewichtsrohr dry quartz sand via the filling trockenem Quarzsand befüllt (z.B. openings (for example with the aid mit Hilfe eines Trichters). Dazu das of a funnel). To do this, tilt the gate Tor leicht nach hinten kippen, damit slightly backwards so that the filler die Einfüllöffnung genau nach oben...

  • Page 17: Maintenance Instructions

    Wartungshinweise Maintenance instructions  Einmal im Monat müssen die Schraub-  Once a month the screws must be verbindungen überprüft werden und checked and possibly tightened. eventuell wieder festgezogen werden.  Regular checks on damage and  Regelmäßige Kontrolle auf Beschä- breaking points digungen und Bruchstellen.
