Sportgeräte 2000 GmbH
Schinkelstraße 15
31137 Hildesheim
Hinweis!
Bevor Sie mit der Montage beginnen, prüfen Sie
die Sendung auf Vollständigkeit und Unversehrt-
heit. Reklamationen sind aus versicherungs-tech-
nischen Gründen nur innerhalb von 24 h ab Liefer-
zeitpunkt möglich.
Detaillierte Montageanleitung
über den untenstehenden
Pfad oder dem QR-Code zu finden
www.helo-sports.de/fileadmin/Download-Montageanleitung/M-00035.pdf
M-00035-Montageanleitung für
zerlegbare Minitore 0185, 0186-
überarbeitet
Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /

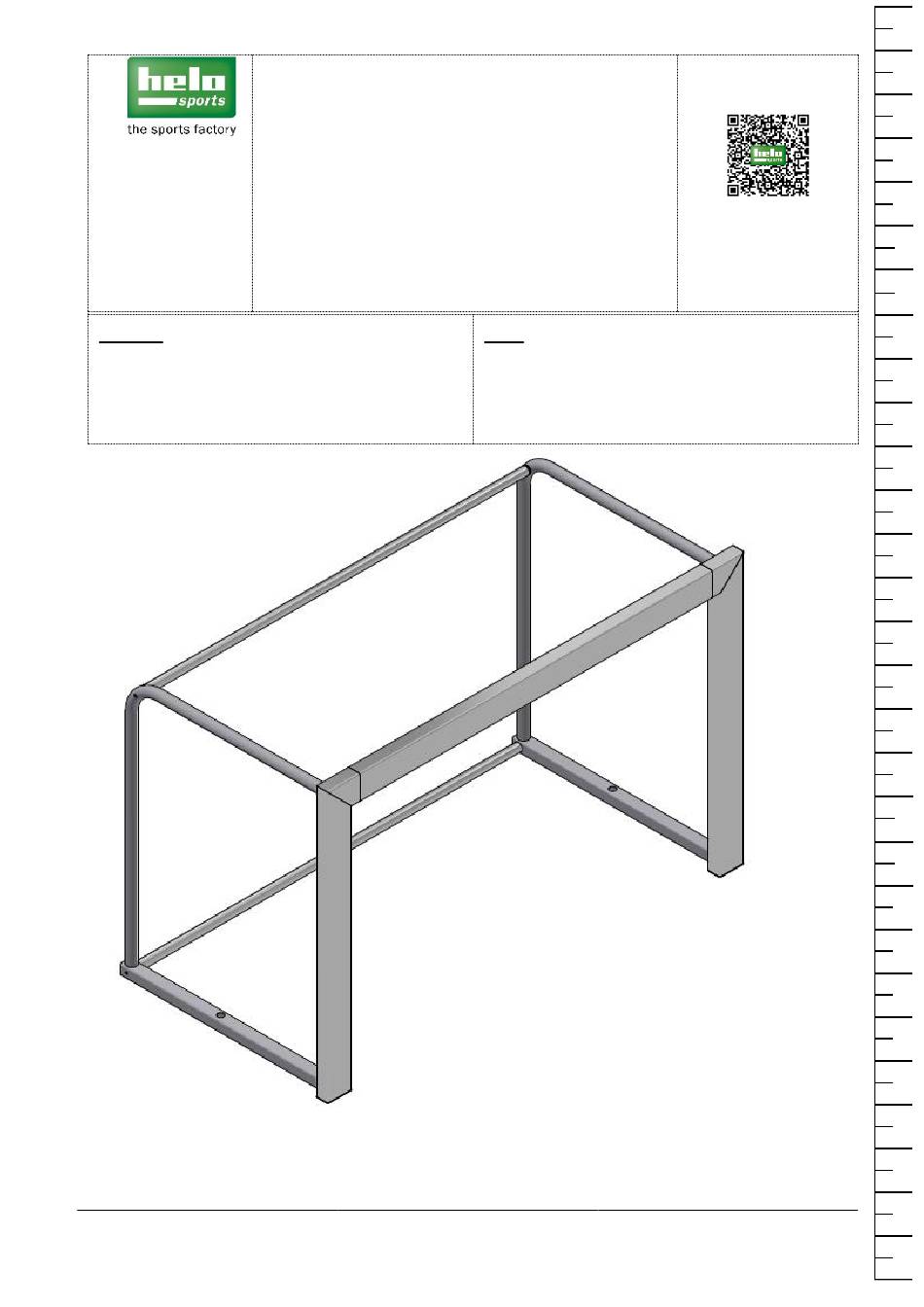

Montageanleitung
Mounting instruction

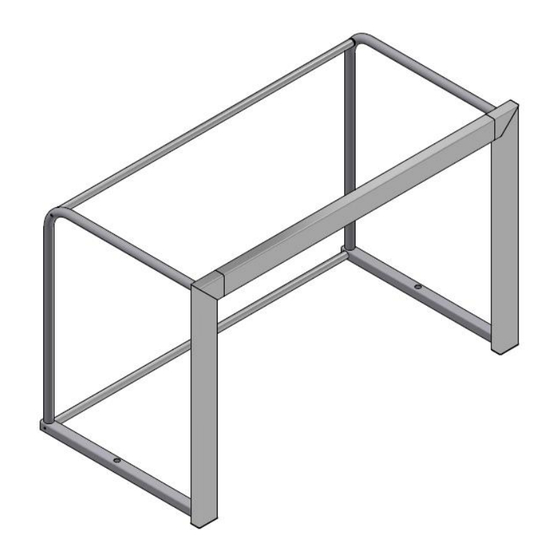

Mini Tor
Mini goal
Artikel-Nr. / Item No.
Alt / old
Neu / New
B00185
1-04-021
B00186
1-04-022
Revision 4 vom 16.03.2023
Models and technical details subject to change, errors excepted. All contents are copyrighted.
Größe / Size
120x80cm
180x120cm
Note!
Before you start assembly, you must verify all
parts are pre-sent and undamaged. For warranty
purposes, you must notify your retailer within 24
hours if parts are missing or damaged.
Detailed mounting instructions
over the below
path or the QR code.
10
M-00035
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
Seite 1 von 13
290
In mm
Advertisement
Related Manuals for helo sports B00185
Summary of Contents for helo sports B00185
- Page 1 Mini Tor Sportgeräte 2000 GmbH Mini goal Schinkelstraße 15 31137 Hildesheim Artikel-Nr. / Item No. Größe / Size Alt / old Neu / New B00185 1-04-021 120x80cm B00186 1-04-022 180x120cm Hinweis! Note! Bevor Sie mit der Montage beginnen, prüfen Sie Before you start assembly, you must verify all die Sendung auf Vollständigkeit und Unversehrt-...
- Page 2 Zubehör für 1: Accessories for 1: Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Item-No. Comment Torpfosten Element links geschweißt mit Netzbügel Goal post element left welded with net hanger Torpfosten Element rechts geschweißt mit Netzbügel Goal post element right welded with net hanger Torlatte 1150mm Für Minitor 120x80 K-01538...
- Page 3 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Item-No. Comment Senkschraube DIN 10642 - M8x16 Countersunk screw DIN 10642 - M8x16 Baugruppe aus 7.1 und 7.2 Assembly from 7.1 and 7.2 Für Minitor 120x80 For mini goal 120x80 Bodenrahmenrohr (lang) Ground frame tube (long) Für Minitor 180x120...
- Page 4 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Item-No. Comment Baugruppe aus 8.1 und 8.2 Assembly from 8.1 and 8.2 Für Minitor 120x80 ZB-00006 For mini goal 120x80 Versteifungsstrebe (kurz) Stiffening strut (short) Für Minitor 180x120 ZB-00008 For mini goal 180x120 Rohr 1242mm Für Minitor 120x80 K-01540...
- Page 5 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Item-No. Comment Linsenkopfschraube DIN 7380 - M6x60 K-02093 Lens head screw DIN 7380 - M6x60 KU-Kappe K-01648 PE cap Für Minitor 120x80 For mini goal 120x80 Netzhaken 5-00-006 Net hook Für Minitor 180x120 For mini goal 180x120 SW 4mm Sechskantschlüssel...
- Page 6 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Item-No. Comment Montageschlüssel K-01683 Mounting key 5 lfm Für Minitor 120x80 5 rm For mini goal 120x80 PE-Schnur PE string 6 lfm Für Minitor 180x120 6 rm For mini goal 180x120 Hering 22cm lang K-00180 Tent peg 22cm long...
- Page 7 Benötigte Hilfsmittel: Required tool: Pos.Nr. Bezeichnung Anmerkung Pos.No. Description Comment Zange Tongue Schnittgefahr an Sicherheitshandschuh den Profilen Safety gloves Danger of cutting on the profile Sicherheitsschuhe Safety shoes M-00035-Montageanleitung für Revision 4 vom 16.03.2023 zerlegbare Minitore 0185, 0186- Seite 7 von 13 überarbeitet Modell- und technische Änderungen sowie Irrtümer vorbehalten.
- Page 8 Arbeitsschritte zur Montage Working steps to assembly Zwei Senkkopfschrauben M8x16 (6) Loosely screw two countersunk head lose in den Nutenstein doppelt M8 (4) screws M8x16 (6) into the slot nut schrauben. double M8 (4). Zwei Verbinder (5) von unten und oben Place two connectors (5) from below auf die Senkkopfschrauben (6) legen.
- Page 9 Den vormontierten Verbinder bis ca. zur Push the pre-assembled connector up Hälfte in die Profilnut des Torpfosten to about halfway into the profile groove Elements schieben. of the goal post element. hintere Profilnut rear profile groove vordere Profilnut front profile groove Hinweis: Der Nutenstein sitzt in der Note: The slot nut sits in the rear profile hinteren Profilnut.
- Page 10 Die Torlatte (3) auf den heraus- The crossbar (3) slide on the lookout schauenden Verbinder schieben. connector. Senkkopfschrauben fest The countersunk screw M8x16 (6) anziehen. tighten. Bodenrahmenrohr Put the ground frame tube (7) in the Öffnung Torpfosten Elements openings of the goal post element (1) stecken (1) und mit der Linsenkopf- and screw it with the lens head screw schraube M6x60 (9) verschrauben.
- Page 11 Am anderen Torpfosten Element die On the other goal post element repeat Schritte 1 bis 4 wiederholen. the step 1 to 4. Versteifungsstrebe oben The stiffening strut (8) positioning at the zwischen beiden Netzbügel top between the both net hanger and positionieren und mit den Linsen- tighten this with the lens head screw kopfschrauben...
- Page 12 Auf die Torpfosten Elemente die KU- Impact the KU caps (11) on the goal Kappen (11) mit einem Gummi-Hammer post elements with a rubber hammer. einschlagen. Netzhalter (10) 90° Turn the net holders (10) supply 90°, verdrehen, besten preferably with a montage key (15) Montageschlüssel (15) alternativ auch alternatively a wrench AF19.
-
Page 13: Maintenance Instructions
Mit den Heringen (17) durch die Using the tent pegs (17) through the Bohrungen Torpfosten holes in the goal post elements (1/2), Elementen (1/2), das Tor vor dem secure the goal from tipping over Umkippen sichern Wartungshinweise Maintenance instructions • Einmal im Monat müssen die Schraub- •...
