Sportgeräte 2000 GmbH
Schinkelstraße 15
31137 Hildesheim
Hinweis!
Bevor Sie mit der Montage beginnen, prüfen Sie
die Sendung auf Vollständigkeit und Unversehrt-
heit. Reklamationen sind aus versicherungs-tech-
nischen Gründen nur innerhalb von 24 h ab Liefer-
zeitpunkt möglich.
B00123-SF
B00124-SF
Fundamentplan
Foundation plan
Bedienungsanleitung
Instruction manual
Montageanleitung
Profilverbindung
Mounting instruction
Profile connection
Detaillierte Montageanleitung
über den untenstehenden
Pfad oder dem QR-Code zu finden
www.helo-sports.de/fileadmin/Download-Montageanleitung/M-00017.pdf
M-00017-Stadiontor eckverschweißt
mit freier Netzaufhängung
Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /

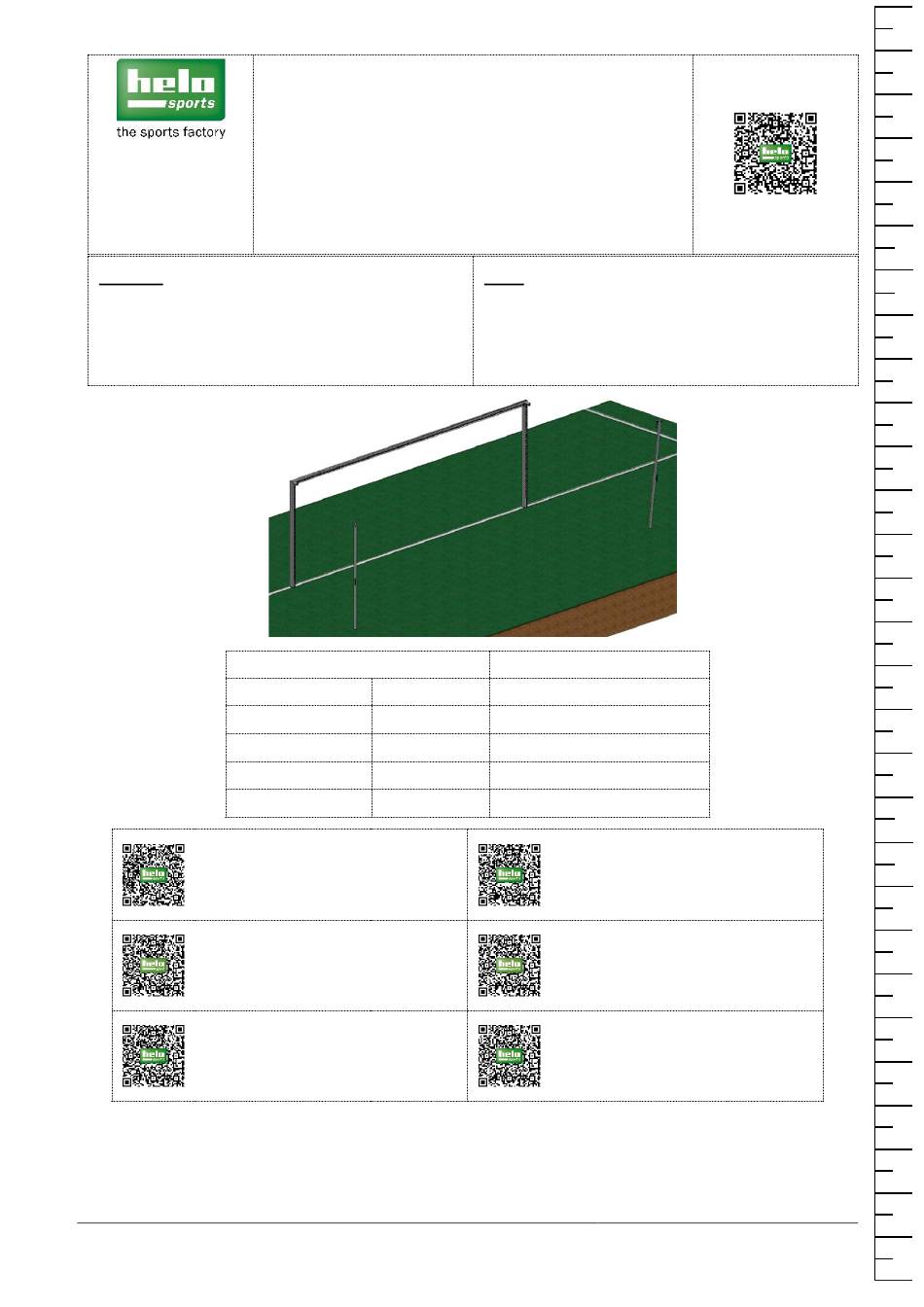

Montageanleitung
Mounting instruction
Fußballtore 7,32x2,44m
in Bodenhülsen und freier Netzaufhängung
Football goal 7,32x2,44m
in sockets and free net suspension
Artikel-Nr. / Item No.
Alt / old
Neu / New
B00123
1-01-013
1-01-048
B00124
1-01-014
1-01-017
M-00016
M-00065
M-00145
Revision 4 vom 25.08.2021
Models and technical details subject to change, errors excepted. All contents are copyrighted.
Note!
Before you start assembly, you must verify all
parts are pre-sent and undamaged. For warranty
purposes, you must notify your retailer within 24
hours if parts are missing or damaged.
Alu Natur / Natural aluminium
Alu Natur / Natural aluminium
Weiß / white
Weiß / white
Montageanleitung
Bodenrahmen
Mounting instruction
ground frame
Montageanleitung
Bodenrahmen
Mounting instruction
ground frame
Montageanleitung
Netzbefestigung
Mounting instruction
net attachment
Detailed mounting instructions
over the below
path or the QR code
10
M-00017
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
M-00025
200
210
M-00073
220
230
240
M-00166
250
260
270
280
Seite 1 von 12
290
In mm
Advertisement
Related Manuals for helo sports B00123
Summary of Contents for helo sports B00123
- Page 1 Gründen nur innerhalb von 24 h ab Liefer- hours if parts are missing or damaged. zeitpunkt möglich. Artikel-Nr. / Item No. Alt / old Neu / New B00123 1-01-013 Alu Natur / Natural aluminium B00123-SF 1-01-048 Alu Natur / Natural aluminium...
- Page 2 Zubehör für 1: Accessories for 1: Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Item-No. Comment Torpfosten links mit Standard Netzbefestigung Für 1-01-013 / 1-01-014 Goal post left with standard net attachment For 1-01-013 / 1-01-014 Torpfosten links mit SimplyFix-Netzbefestigung Für 1-01-048 / 1-01-017 Goal post left with SimplyFix net attachment For 1-01-048 / 1-01-017...
- Page 3 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Item-No. Comment Profilverbinder Profile connector Senkschraube ISO 10642 – M8x20 Je nach Verfügbarkeit K-02137 Countersunk screw ISO 10642 – M8x20 Depending on availability Senkschraube ISO 14581 – M8x20 Je nach Verfügbarkeit K-02427 Countersunk screw ISO 14581 –...
- Page 4 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Item-No. Comment Netzspannpfosten 1x B00121 enthält 2 Pfosten 5-09-081 Net tensioning post 1x B00121 contains 2 posts 15m Betolon Flechtleine 15m Betolon Braided line Netzhaken Standard Netzbefestigung 5-00-006 Net hook Standard net attachment Netzsicherung bei SimplyFix- Netzhalter...
- Page 5 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Item-No. Comment Bodenhülse für freie Netzaufhängung – ET350mm 5-02-012 Ground sleeve for free net suspension – ID350mm Netzhakenschlüssel K-01683 Net hook wrench SW 5mm Sechskantschlüssel Passend zur Senkschraube K-00025 AF 5mm Allen wrench Suitable for countersunk screw Sechskantschlüssel T45...
- Page 6 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Item-No. Comment Montageanleitung Netzbefestigung – M-00166 Mounting instruction net attachment – M-00166 Bedienungsanleitung M-00065 Instruction manual M-00065 Montageanleitung Alu- / Stahl-Bodenrahmen – M-00025 Mounting instruction aluminium / steel ground frame M-00025 Montageanleitung Bodenrahmen –...
- Page 7 Benötigte Hilfsmittel: Required tool: Pos.Nr. Bezeichnung Anmerkung Pos.No. Description Comment SW 13mm Schraubenschlüssel AF 13mm wrench SW 19mm Schraubenschlüssel AF 19mm wrench Maßband oder Gliedermaßstab Tape measure or folding rule Cuttermesser oder Schere Cutter knife or scissors Trittleiter Step ladder Gummihammer Rubber hammer Klappbock...
- Page 8 Wichtiger Hinweis Important note before assembly: Montage: Zunächst mit dem Einbetonieren der Please begin first of all with the concreting Bodenhülsen (15) nach of the ground sleeves (15) to the Fundamentplan M-00016 beginnen. foundation plan M-00016. Der Beton braucht ca. zwei Tage zum The concrete needs to dry two days.
- Page 9 Arbeitsschritte zur Montage Working steps to assembly Die Bauteile für den Torrahmen auf dem Place the components for the goal Boden platzieren. frame on the ground. Hinweis: Für eine angenehme Note: For a comfortable working height Arbeitshöhe Montage when assembling the goal frame, the Torrahmens können die Bauteile auf mind.
- Page 10 Torrahmen Standard For goal frames with the standard net Netzbefestigung: attachment: Die Netzhaken (11) in die Profilnut The net hooks (11) put in the profile stecken und mit dem Netzhaken- groove and turn 90° with the net hook schlüssel (16) um 90° verdrehen. key (16).
- Page 11 Die Netzspannpfosten (5) ebenfalls in Set the net tensioning post (5) also in nach Fundamentplan the ground sleeves set in concrete M-00016 einbetonierten Bodenhülsen according to the foundation plan einstellen. M-00016. Die Aufwickler müssen nach hinten The winders must point backwards and zeigen und in einem Winkel von ca.
-
Page 12: Maintenance Instructions
Wartungshinweise Maintenance instructions • Einmal im Monat müssen die Schraub- • Once a month the screws must be verbindungen überprüft werden und checked and possibly tightened. eventuell wieder festgezogen werden. • Vor jedem Gebrauch muss überprüft • Before each use, it must be checked werden, ob das Netz noch richtig in der whether the net is still properly seated Netzbefestigung sitzt.
