Summary of Contents for Power Fist 8513533

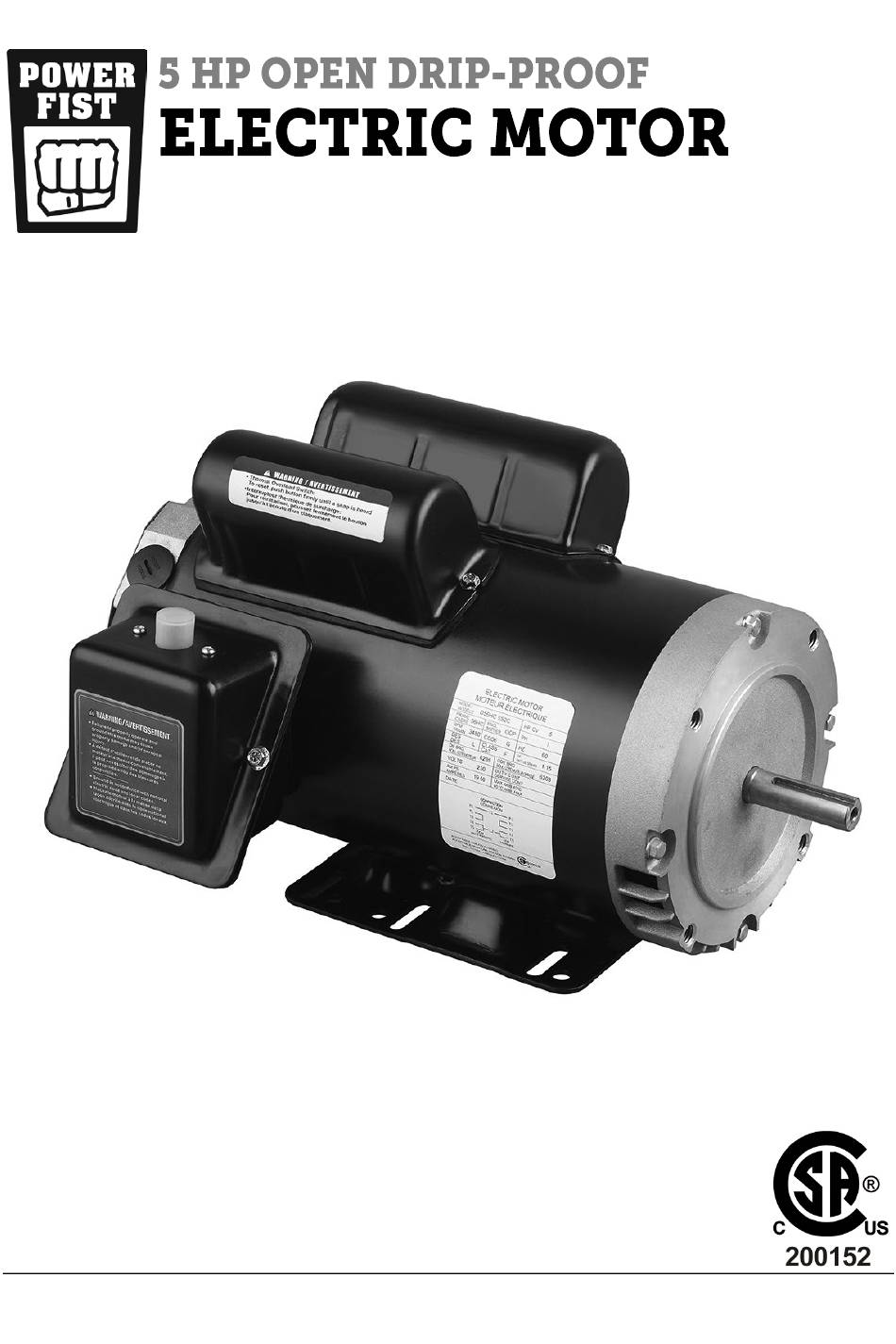

- Page 1 V1.1 8513533 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Table Of Contents
8513533 5 Hp Open Drip-Proof Electric Motor V1.1 TABLE OF CONTENTS Table of Contents ........................2 Introduction ..........................3 Safety ............................3 Hazard Definitions ........................3 Work Area ..........................4 Personal Safety ........................4 Personal Protective Equipment ..................4 Personal Precautions ......................4 Specific Safety Precautions .................... -
Page 3: Introduction
V1.1 5 Hp Open Drip-Proof Electric Motor 8513533 INTRODUCTION The open drip-proof electric motor has a high starting torque for pumps, compressors, gearboxes and fans. The capacitor start design provides a powerful starting torque. The motor has a thermal overload switch to avoid overheating. -
Page 4: Work Area
8513533 5 Hp Open Drip-Proof Electric Motor V1.1 WORK AREA Operate in a safe work environment. Keep your work area clean, well-lit and free of distractions. Place lights so you are not working in a shadow. Keep anyone not wearing the appropriate safety equipment away from the work area. -
Page 5: Specific Safety Precautions
V1.1 5 Hp Open Drip-Proof Electric Motor 8513533 SPECIFIC SAFETY PRECAUTIONS DANGER! Only qualified personnel, trained in the safe installation and operation of this equipment, should install this motor. When improperly installed or used, rotating equipment can cause serious or fatal injury. -
Page 6: Electrical Safety
8513533 5 Hp Open Drip-Proof Electric Motor V1.1 10. Disconnect all power services, stop the motor and allow it to cool before servicing. For single phase motors, discharge the start and/or run capacitors before servicing. 12. Do not by-pass or disable any safety devices. -
Page 7: Assembly & Installation
V1.1 5 Hp Open Drip-Proof Electric Motor 8513533 ASSEMBLY & INSTALLATION MOUNTING Foot mounted: Foot mounted motors should be mounted to a rigid foundation to prevent excessive vibration. Shims may be used if the location is uneven. Flange mounted: Flange mounted motors should be properly seated and aligned. -
Page 8: Wiring Your Motor
8513533 5 Hp Open Drip-Proof Electric Motor V1.1 WIRING YOUR MOTOR WARNING! Do not touch electrical connections unless you first ensure that power has been disconnected. Please refer to: OSHA standard 1910.147 titled: The Control of Hazardous energy (lockout/tag-out). WARNING! Surface temperatures of motor enclosures may reach temperatures that can cause discomfort or injury to personnel coming in contact with hot surfaces. -
Page 9: Care & Maintenance
V1.1 5 Hp Open Drip-Proof Electric Motor 8513533 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool components periodically. Repair or replace damaged or worn components. -
Page 10: Troubleshooting
8513533 5 Hp Open Drip-Proof Electric Motor V1.1 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. - Page 11 V1.1 5 Hp Open Drip-Proof Electric Motor 8513533 Possible Cause(s) Problem(s) Suggested Solution(s) Fuse/circuit 1. There is a blown fuse 1. Test for voltage at the fuse or circuit breaker or open circuit breaker. Also see if the voltage/amp overloads.
- Page 12 8513533 5 Hp Open Drip-Proof Electric Motor V1.1 Possible Cause(s) Problem(s) Suggested Solution(s) Motor is 1. Broken or 1. Reconnect or replace the ground wire overheating. disconnected and test for proper ground. ground. 2. Have a qualified technician inspect 2. Hot power lead is...
- Page 13 V1.1 5 Hp Open Drip-Proof Electric Motor 8513533 Possible Cause(s) Problem(s) Suggested Solution(s) Excessive 1. Excessive end play in 1. An unbalanced motor or load creates vibration or motor. vibration. Check for excessive end noise. play or loose parts. 2. Worn or poorly lubricated bearings.
-
Page 14: Specifications
8513533 5 Hp Open Drip-Proof Electric Motor V1.1 SPECIFICATIONS Horsepower 5 HP Full Load Speed 3,480 RPM Voltage 230V A.C. Full Load Current 19.56A Frequency Rating 60Hz Motor Phase(s) Full Load Torque 7.55 ft-lb Start Type Start capacitor Insulation Type Service Factor 1.15... - Page 15 V1.1 5 Hp Open Drip-Proof Electric Motor 8513533 Visit www.princessauto.com for more information...
- Page 16 8513533 5 Hp Open Drip-Proof Electric Motor V1.1 For technical questions call 1-800-665-8685...
- Page 17 V1,1 8513533 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 18 8513533 Moteur électrique ouvert abrité de 5 ch V1,1 TABLE DES MATIÈRES table des matières......................2 Introduction ........................3 Sécurité ..........................3 Définitions de danger ...................... 3 Aire de travail ....................... 4 Sécurité personnelle ....................4 Équipement de protection personnelle ............4 Précautions personnelles ..................
-
Page 19: Introduction
V1,1 Moteur électrique ouvert abrité de 5 ch 8513533 INTRODUCTION Le moteur électrique ouvert anti-goutte a un couple de démarrage élevé pour les pompes, les compresseurs, les boîtes de vitesses et les ventilateurs. La conception du démarrage par condensateur fournit un couple de démarrage puissant. -
Page 20: Aire De Travail
8513533 Moteur électrique ouvert abrité de 5 ch V1,1 AIRE DE TRAVAIL Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre, bien éclairée et exempte de toute distraction. Placez les lampes de façon à ne pas travailler dans l’ombre. -
Page 21: Consignes De Sécurité Spécifiques
V1,1 Moteur électrique ouvert abrité de 5 ch 8513533 Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. -
Page 22: Sécurité En Électricité
8513533 Moteur électrique ouvert abrité de 5 ch V1,1 Prévoyez un protecteur permanent pour empêcher tout contact accidentel des parties du corps ou des vêtements avec les pièces rotatives ou mobiles du moteur. Faites attention aux brûlures si le moteur est chaud. -
Page 23: Déballage
V1,1 Moteur électrique ouvert abrité de 5 ch 8513533 Assurez-vous que la source d'énergie est conforme aux exigences de votre équipement (consulter les spécifications). Au moment de câbler un appareil électrique, respectez tous les codes en matière d'électricité et de sécurité, ainsi que les versions les plus récentes du Code canadien de l'électricité... -
Page 24: Fabrication D'un Protecteur
8513533 Moteur électrique ouvert abrité de 5 ch V1,1 FABRICATION D’UN PROTECTEUR AVERTISSEMENT ! Les protecteurs doivent être installés afin de créer un périmètre sécuritaire et protégé et autour des pièces rotatives, comme les raccords, les poulies, les ventilateurs externes et les rallonges d’arbre inutilisées. - Page 25 V1,1 Moteur électrique ouvert abrité de 5 ch 8513533 L’utilisateur devrait assurer une protection afin d’empêcher tout contact accidentel avec les surfaces chaudes. À défaut de respecter cette précaution, il pourrait en résulter des blessures corporelles. Branchez le moteur de la façon indiquée sur le schéma de branchement qui apparaît sur la plaque signalétique du moteur.
-
Page 26: Soin Et Entretien
8513533 Moteur électrique ouvert abrité de 5 ch V1,1 SOIN ET ENTRETIEN Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. -
Page 27: Mise Au Rebut
V1,1 Moteur électrique ouvert abrité de 5 ch 8513533 MISE AU REBUT Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est impossible de le réparer. DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. - Page 28 8513533 Moteur électrique ouvert abrité de 5 ch V1,1 a. Vérifiez chaque partie du circuit afin de déterminer s’il y a du courant jusqu’à ce que vous ayez détecté le problème. b. Demandez à un technicien de service qualifié de réparer ou de remplacer le circuit.
- Page 29 V1,1 Moteur électrique ouvert abrité de 5 ch 8513533 5. L’arbre moteur 5. Débranchez le moteur de la charge et ne tourne pas essayez-le sans charge. Si l’arbre ne lorsqu’on tourne pas, cela signifie que le applique le roulement est immobilisé. Demandez à...
- Page 30 8513533 Moteur électrique ouvert abrité de 5 ch V1,1 6. Ventilation 6. Nettoyez/dégagez tous les orifices de inadéquate au ventilation. Utilisez de l’air comprimé niveau du pour expulser les débris par les moteur. orifices de ventilation. Vibration ou 1. Jeu longitudinal 1.
-
Page 31: Spécifications
V1,1 Moteur électrique ouvert abrité de 5 ch 8513533 SPÉCIFICATIONS Puissance 5 ch Vitesse à pleine charge 3 480 tr/min Tension 230 V c.a. Courant à pleine charge 19,56 A Fréquence nominale 60Hz Phase(s) du moteur Couple à charge maximale 7,55 pi-lb Type de démarrage... - Page 32 8513533 Moteur électrique ouvert abrité de 5 ch V1,1 En cas de questions techniques, appelez le 1-800-665-8685...
