Summary of Contents for Power Fist 8714040

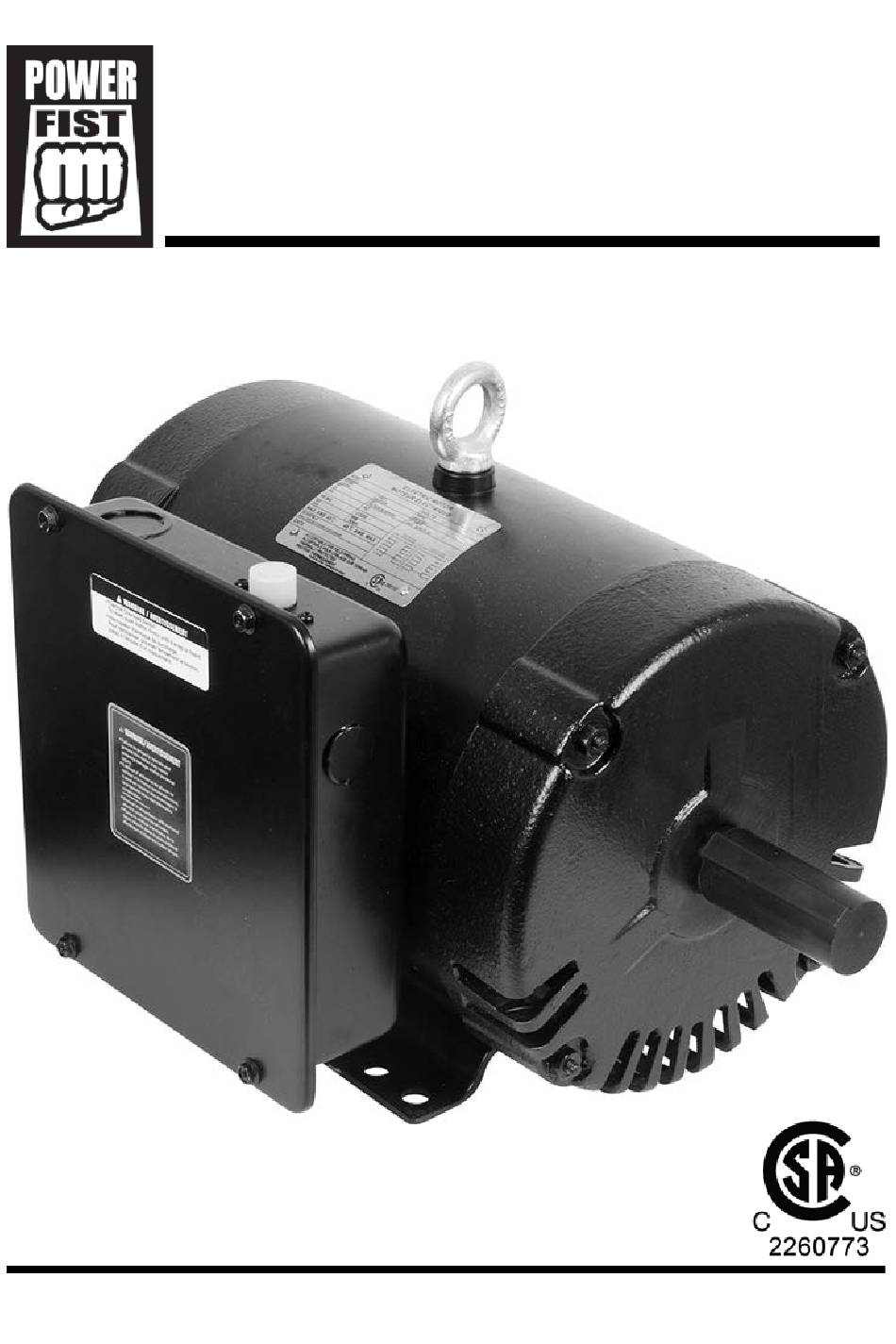

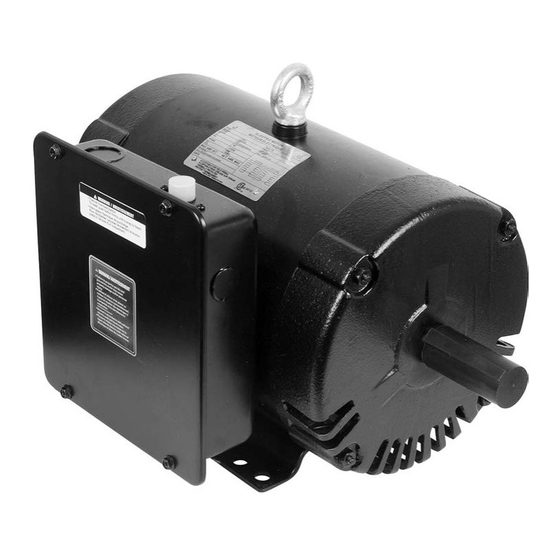

- Page 1 V4.0 8714040 5 HP Open Drip Proof Electric Motor User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8714040 5 HP Open Drip Proof Electric Motor V4.0 5 HP Open Drip Proof Electric Motor SPECIFICATIONS Motor Horsepower 5 HP Service Factor 1.15 Motor Phase Full Load Speed 3,485 RPM Face Standard Frame Type 184T Insulation Type Class F... -
Page 3: Hazard Definitions
V4.0 5 HP Open Drip Proof Electric Motor 8714040 SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. Keep this manual for safety warnings, precautions, operating or inspection and maintenance instructions. - Page 4 8714040 5 HP Open Drip Proof Electric Motor V4.0 PERSONAL SAFETY WARNING! Wear personal protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI). PERSONAL PROTECTIVE EQUIPMENT Always wear impact safety goggles that provide front and side protection for the eyes.
- Page 5 V4.0 5 HP Open Drip Proof Electric Motor 8714040 Use the correct tool for the job. This tool was designed for a specific function. Do not modify or alter this tool or use it for an unintended purpose. Before you install, operate or perform maintenance, become familiar with the following: •...
-
Page 6: Electrical Safety
8714040 5 HP Open Drip Proof Electric Motor V4.0 ELECTRICAL SAFETY WARNING! Do not touch or handle a live tool with any part of your body that is wet or damp. Wet skin reduces resistance to electrical current, increasing the danger of a serious or fatal shock. -
Page 7: Assembly And Installation
V4.0 5 HP Open Drip Proof Electric Motor 8714040 ASSEMBLY & INSTALLATION MOUNTING Foot mounted: Foot mounted motors should be mounted to a rigid foundation to prevent excessive vibration. Shims may be used if the location is uneven. Flange mounted: Flange mounted motors should be properly seated and aligned. -
Page 8: Electrical Installation
8714040 5 HP Open Drip Proof Electric Motor V4.0 ELECTRICAL INSTALLATION GROUNDING THE MOTOR Ground the motor according to CE and local codes. Consult the Canadian Electrical Code (CE) for information on grounding of motors and generators and general information on grounding. In making the... -
Page 9: Thermal Overload Protection
V4.0 5 HP Open Drip Proof Electric Motor 8714040 after a few minutes of operation and compare the measured current with the nameplate rating. THERMAL OVERLOAD PROTECTION An internal thermal protector disconnects the electrical contacts when the motor draws too much current and overheats, forcing it to shut down before it is damaged. -
Page 10: Troubleshooting
8714040 5 HP Open Drip Proof Electric Motor V4.0 Some motors may require rotation of the end plates (e.g. if the mounting location is not a typical horizontal mounting). LUBRICATION The bearings are permanently lubricated and do not require additional grease. - Page 11 V4.0 5 HP Open Drip Proof Electric Motor 8714040 Problem(s) Possible Cause(s) Suggested Solution(s) Fuse/circuit There is a blown Test for voltage at the fuse or circuit breaker. Also breaker fuse or open circuit see if the voltage/amp rating of the fuse or circuit overloads.
- Page 12 8714040 5 HP Open Drip Proof Electric Motor V4.0 Problem(s) Possible Cause(s) Suggested Solution(s) Motor is Broken or Reconnect or replace the ground wire and test for overheating. disconnected proper ground. ground. Hot power lead is Have a qualified technician inspect the motor and connecting to the repair/replace the defective wiring.
- Page 13 V4.0 5 HP Open Drip Proof Electric Motor 8714040 Problem(s) Possible Cause(s) Suggested Solution(s) Excessive Excessive end play An unbalanced motor or load creates vibration or in motor. vibration. Check for excessive end play or noise. loose parts. Realign the motor and load. Check end play by trying to move the motor shaft in and out.
- Page 14 8714040 5 HP Open Drip Proof Electric Motor V4.0 For technical questions call 1-800-665-8685...
- Page 15 V 4,0 8714040 Moteur électrique ouvert abrité de 5 CV Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 16: Spécifications
8714040 Moteur électrique ouvert abrité de 5 CV V 4,0 Moteur électrique ouvert abrité de 5 CV SPÉCIFICATIONS Moteur Puissance 5 CV Facteur de service 1,15 Phase du moteur Vitesse avec pleine charge 3 485 tr/min Face Standard Type de cadre 184T Type d’isolant... -
Page 17: Aire De Travail
V 4,0 Moteur électrique ouvert abrité de 5 CV 8714040 250 %. Le moteur présente un concept éconergétique et comprend un interrupteur de surcharge thermique. SÉCURITÉ AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. L'utilisateur doit respecter les précautions de base lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de... -
Page 18: Sécurité Personnelle
8714040 Moteur électrique ouvert abrité de 5 CV V 4,0 Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les outils hors de la portée des enfants. N'installez pas et n'utilisez pas d'outils électriques en présence de gaz, de poussière ou de liquides inflammables. -
Page 19: Consignes De Sécurité Spécifiques
V 4,0 Moteur électrique ouvert abrité de 5 CV 8714040 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES DANGER ! Seul le personnel compétent et ayant suivi une formation touchant l’installation et l’utilisation de cet équipement devrait installer ce moteur. Un équipement rotatif mal installé ou utilisé de façon inadéquate peut entraîner des blessures graves ou fatales. - Page 20 8714040 Moteur électrique ouvert abrité de 5 CV V 4,0 N’appliquez le courant au moteur qu’après que celui-ci est retenu solidement dans ses orifices de montage. Ce moteur doit être relié uniquement à la tension de ligne, à la fréquence de ligne et à...
-
Page 21: Assemblage Et Installation
V 4,0 Moteur électrique ouvert abrité de 5 CV 8714040 Ne modifiez aucune partie de l'outil ou des accessoires. Toutes les pièces et tous les accessoires sont conçus avec des dispositifs de sécurité intégrés qui seront compromis s'ils sont modifiés. - Page 22 8714040 Moteur électrique ouvert abrité de 5 CV V 4,0 FABRICATION D’UN PROTECTEUR AVERTISSEMENT ! Les protecteurs doivent être installés afin de créer un périmètre sécuritaire et protégé et autour des pièces rotatives, comme les raccords, les poulies, les ventilateurs externes et les rallonges d’arbre inutilisées.
-
Page 23: Protection Contre Les Surcharges Thermiques
V 4,0 Moteur électrique ouvert abrité de 5 CV 8714040 AVERTISSEMENT ! Les températures à la surface des enceintes du moteur peuvent augmenter à un point tel qu’il en résultera un inconfort ou des blessures pour les employés qui viendraient en contact avec ces surfaces. -
Page 24: Soin Et Entretien
8714040 Moteur électrique ouvert abrité de 5 CV V 4,0 Réduisez la charge au niveau du moteur pour empêcher le protecteur thermique de se déclencher de nouveau. Appuyez fermement sur le bouton de réinitialisation thermique jusqu'à ce qu'un déclic brusque se fasse entendre. Si vous n'entendez aucun déclic, il se peut que vous deviez laisser le moteur refroidir plus longtemps. -
Page 25: Dépannage
V 4,0 Moteur électrique ouvert abrité de 5 CV 8714040 LUBRIFICATION Les roulements sont lubrifiés en permanence et ne demandent pas de graisse additionnelle. DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à... - Page 26 8714040 Moteur électrique ouvert abrité de 5 CV V 4,0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Surcharge au Un fusible est sauté ou Vérifiez si la tension alimente le fusible ou le niveau du un disjoncteur est disjoncteur. Vérifiez également si la tension ou fusible/ l’intensité...
- Page 27 V 4,0 Moteur électrique ouvert abrité de 5 CV 8714040 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Surchauffe du Fil de mise à la masse Rebranchez ou remplacez le fil de masse et moteur. brisé ou débranché. vérifiez si la mise à la masse est efficace.
- Page 28 8714040 Moteur électrique ouvert abrité de 5 CV V 4,0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Vibration ou Jeu longitudinal 1. Un moteur ou une charge en déséquilibre bruit excessif. excessif à l’intérieur du provoque des vibrations. Vérifiez s’il y a moteur.
