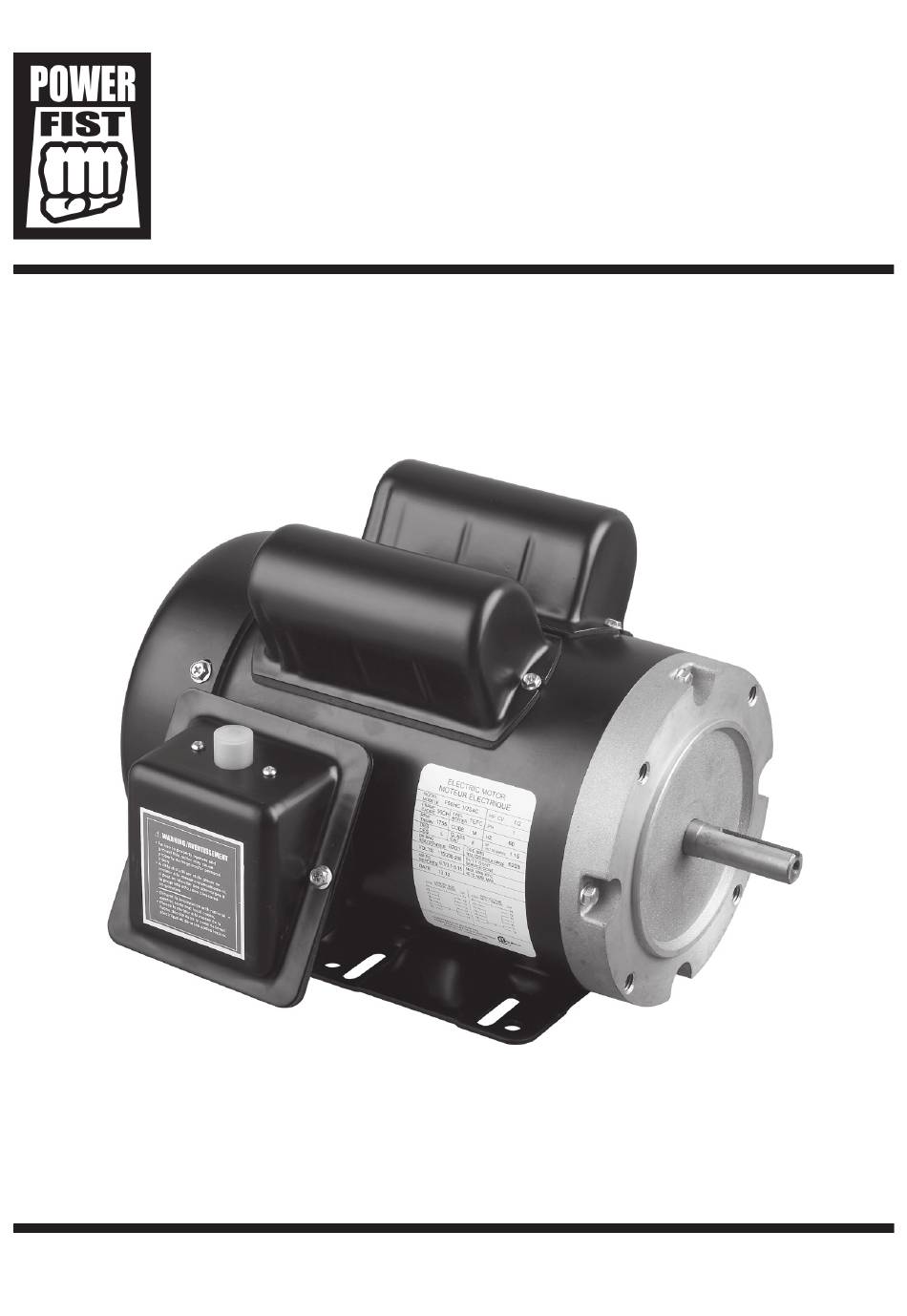

- Page 1 V 3.03 8513541 1/2 HP Totally Enclosed Fan Cooled Electric Motor User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
V 3.03 8513541 1/2 HP Totally Enclosed Fan Cooled Electric Motor SPECIFICATIONS Motor Horsepower 1/2 HP Service Factor 1.15 Motor Phase Full Load Speed 1,755 RPM Motor Type C-Face Frame Type Insulation Type Class F Overload Protection Manual Shaft Diameter 5/8 in. - Page 3 8513541 1/2 HP Totally Enclosed Fan Cooled Electric Motor V 3.03 INTRODUCTION This fan-cooled motor is perfect for demanding environments and applications requiring a high starting torque. FUNCTIONS The motor has a high starting torque (approx. 250% of full load torque) for applications such as pumps, compressors, gear boxes and fans.
-
Page 4: Personal Precautions
V 3.03 1/2 HP Totally Enclosed Fan Cooled Electric Motor 8513541 Personal Precautions Control the device, personal movement and the work environment to avoid personal injury or damage to the device. Do not operate any device when tired or under the influence of drugs, alcohol or medications. -
Page 5: General Safety Precautions
8513541 1/2 HP Totally Enclosed Fan Cooled Electric Motor V 3.03 GENERAL SAFETY PRECAUTIONS Electrical Safety WARNING! All wiring should be performed by a qualified electrician. WARNING! To reduce risk of electric shock, be certain that the plug is connected to a properly grounded receptacle. -
Page 6: Electrical Installation
V 3.03 1/2 HP Totally Enclosed Fan Cooled Electric Motor 8513541 ASSEMBLY INSTALLATION Mounting Foot mounted: Foot mounted motors should be mounted to a rigid foundation to prevent excessive vibration. Shims may be used if the location is uneven. Flange mounted: Flange mounted motors should be properly seated and aligned. If improper rotation direction is detrimental to the load, check the rotation or ‘bump’... -
Page 7: Thermal Overload Protection
8513541 1/2 HP Totally Enclosed Fan Cooled Electric Motor V 3.03 WIRING YOUR MOTOR WARNING! Do not touch electrical connections unless you first ensure that power has been disconnected. Please refer to: OSHA standard 1910.147 titled: The Control of Hazardous energy (lockout/tag-out). -
Page 8: Maintenance
V 3.03 1/2 HP Totally Enclosed Fan Cooled Electric Motor 8513541 MAINTENANCE Maintain the device with care. A device in good condition is efficient, easier to control and will have fewer problems. Inspect the device components periodically. Repair or replace damaged or worn components. -
Page 9: Troubleshooting
8513541 1/2 HP Totally Enclosed Fan Cooled Electric Motor V 3.03 TROUBLESHOOTING Contact Princess Auto Ltd. for a solution if the device does not function properly or parts are missing. If unable to do so, have a qualified technician service the device. - Page 10 V 3.03 1/2 HP Totally Enclosed Fan Cooled Electric Motor 8513541 Problem(s) Possible Cause(s) Suggested Solution(s) Fuse/circuit Power enters control circuit 1. Begin by confirming all contacts are clean breaker overloads. but does not reach the motor. and tight. Examine for obvious damage.
- Page 11 8513541 1/2 HP Totally Enclosed Fan Cooled Electric Motor V 3.03 Problem(s) Possible Cause(s) Suggested Solution(s) Motor is overheating. Worn or poorly Damaged or poorly lubricated bearing can lubricated bearings. be heard. This may be a result of wear, inadequate oil reaching the bearings or the motor overheating.
- Page 13 V 3,03 8513541 Moteur électrique de 1/2 CV entièrement enfermé, refroidi par ventilateur Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 14: Spécifications
V 3,03 8513541 Moteur électrique de 1/2 CV entièrement enfermé, refroidi par ventilateur SPÉCIFICATIONS Moteur Puissance 1/2 CV Facteur de service 1,15 Phase du moteur Vitesse avec pleine charge 1 755 tr/min Type de moteur Face en C Type de cadre Type d’isolant... -
Page 15: Aire De Travail
8513541 Moteur électrique de 1/2 CV entièrement enfermé, refroidi par ventilateur V 3,03 INTRODUCTION Ce moteur refroidi par ventilateur convient idéalement aux applications et aux environnements exigeants qui nécessitent un couple de démarrage élevé. FONCTIONS Le moteur a un démarrage à couple élevé (environ 250 % du couple à charge maximale), par exemple, pour les pompes, les compresseurs, les boîtes d'engrenages et les ventilateurs. -
Page 16: Sécurité Personnelle
V 3,03 Moteur électrique de 1/2 CV entièrement enfermé, refroidi par ventilateur 8513541 SÉCURITÉ PERSONNELLE ATTENTION ! Portez de l’équipement de protection personnelle homologué par l’Association canadienne de normalisation (CSA) ou l’American National Standards Institute (ANSI). Équipement de protection personnelle Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour... -
Page 17: Consignes De Sécurité Générales
8513541 Moteur électrique de 1/2 CV entièrement enfermé, refroidi par ventilateur V 3,03 N’appliquez le courant au moteur qu’après que celui-ci est retenu solidement dans ses orifices de montage. Ce moteur doit être relié uniquement à la tension de ligne, à la fréquence de ligne et à une charge adéquates. -
Page 18: Identification Des Pièces
V 3,03 Moteur électrique de 1/2 CV entièrement enfermé, refroidi par ventilateur 8513541 IDENTIFICATION DES PIÈCES AVERTISSEMENT ! Ne faites pas fonctionner l’outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l’utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité... - Page 19 8513541 Moteur électrique de 1/2 CV entièrement enfermé, refroidi par ventilateur V 3,03 INSTALLATION DU SYSTÈME ÉLECTRIQUE Mise à la masse du moteur Placez le moteur à la masse de la façon décrite dans le CE et dans les codes locaux. Consultez le Code canadien de l’électricité...
-
Page 20: Protection Contre Les Surcharges Thermiques
V 3,03 Moteur électrique de 1/2 CV entièrement enfermé, refroidi par ventilateur 8513541 PROTECTION CONTRE LES SURCHARGES THERMIQUES Un protecteur thermique interne débranche les contacts électriques lorsque le moteur utilise trop de courant et surchauffe, l'obligeant ainsi à s'arrêter avant qu'il ne subisse des dommages. -
Page 21: Dépannage
8513541 Moteur électrique de 1/2 CV entièrement enfermé, refroidi par ventilateur V 3,03 DÉPANNAGE Si l’outil ne fonctionne pas correctement ou si des pièces sont manquantes, veuillez contacter Princess Auto Ltd. afin de trouver une solution. Si ce n’est pas possible, demandez à un technicien qualifié de réparer l’outil. - Page 22 V 3,03 Moteur électrique de 1/2 CV entièrement enfermé, refroidi par ventilateur 8513541 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Surcharge Un fusible est sauté ou un Vérifiez si la tension alimente le fusible ou le au niveau disjoncteur est ouvert. disjoncteur. Vérifiez également si la tension ou du fusible/ l’intensité...
- Page 23 8513541 Moteur électrique de 1/2 CV entièrement enfermé, refroidi par ventilateur V 3,03 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Surchauffe du Fil de mise à la masse brisé Rebranchez ou remplacez le fil de masse et vérifiez si moteur. ou débranché.
- Page 24 V 3,03 Moteur électrique de 1/2 CV entièrement enfermé, refroidi par ventilateur 8513541 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Vibration ou Jeu longitudinal excessif à 1. Un moteur ou une charge en déséquilibre bruit excessif. l’intérieur du moteur. provoque des vibrations. Vérifiez s’il y a un jeu longitudinal excessif ou des pièces desserrées.
