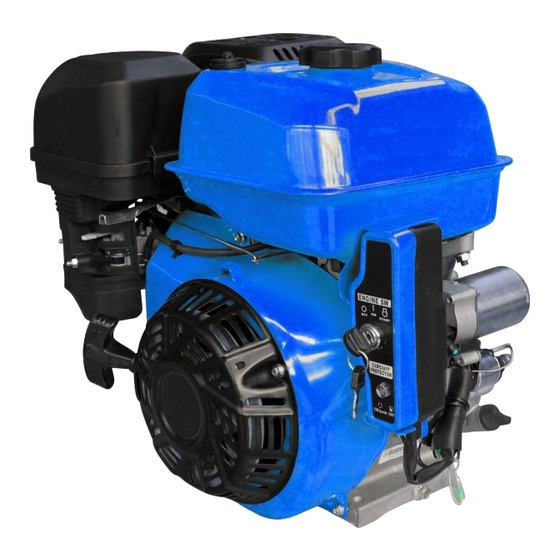

14 hp 420cc ohv; gas engine with electric start
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V1.0
8913188
Please read and understand all instructions before use. Retain this manual for future
reference.

Advertisement

Table of Contents
loading

Related Manuals for Power Fist 8913188

Summary of Contents for Power Fist 8913188

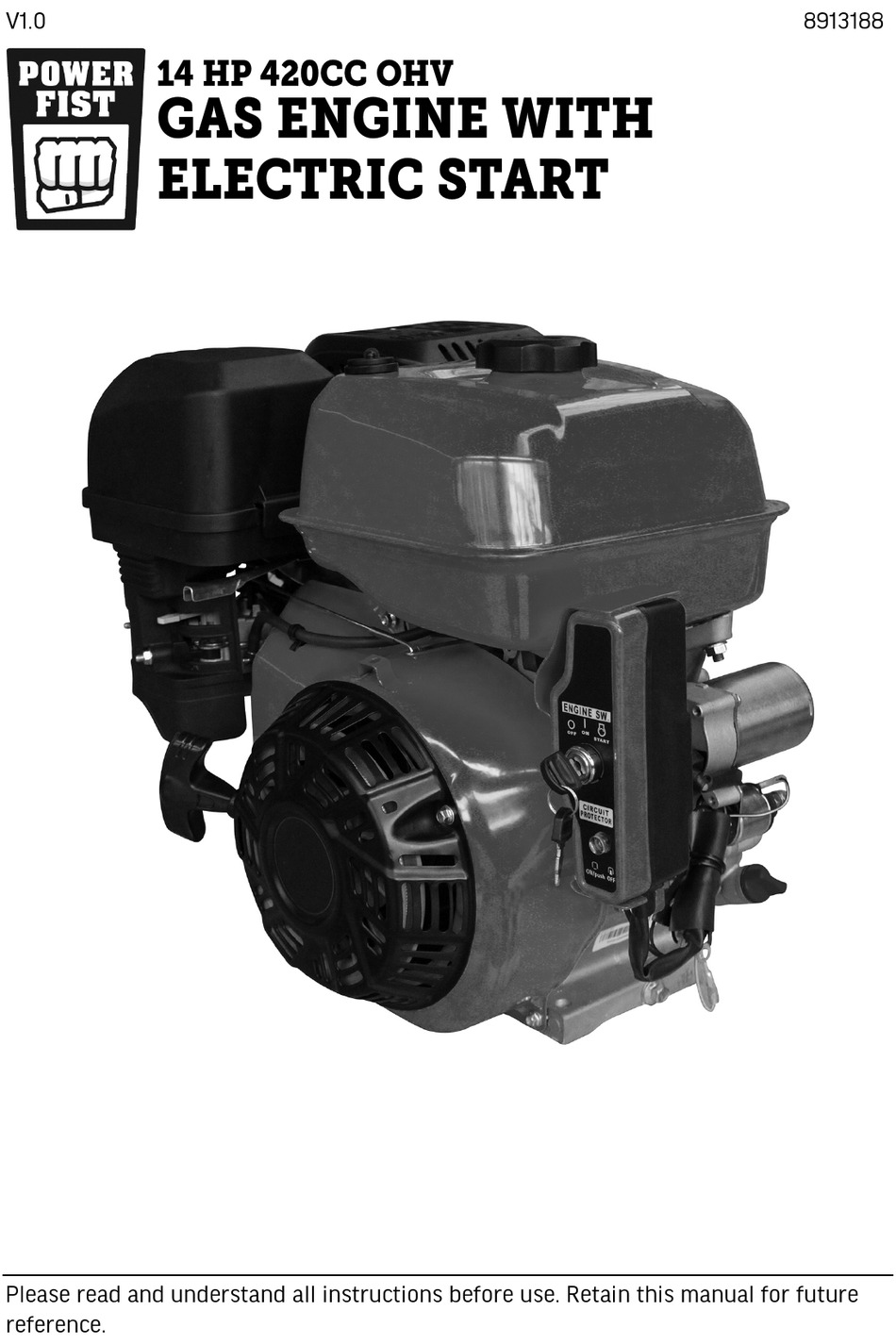

  • Page 1 V1.0 8913188 Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    8913188 14 HP 420cc OHV Gas Engine with Electric Start V1.0 SPECIFICATIONS Engine Displacement 420cc Theoretical Horsepower 14 HP Engine Speed 3,600 RPM Number of Cylinders Bore Diameter 3.54 in. (90 mm) Stroke Length 2.6 in. (66 mm) Compression Ratio 8.5:1...

  • Page 3: Hazard Definitions

    V 4.0 14 HP 420cc OHV Gas Engine with Electric Start 8913188 INTRODUCTION The 14 HP 420cc OHV Gas Engine with Electric Start is ideal for ideal for commercial or agricultural applications. The engine has an overhead valve design and electronic ignition for easy starts, increased power and better fuel economy.
  • Page 4 8913188 14 HP 420cc OHV Gas Engine with Electric Start V1.0 Do not install or use the engine in the presence of flammable gases, dust or liquids. PERSONAL SAFETY WARNING! Wear personal protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI).

  • Page 5: Carbon Monoxide Poisoning

    V 4.0 14 HP 420cc OHV Gas Engine with Electric Start 8913188 All users must understand the operation of all controls and learn how to stop the engine quickly in case of emergency. Do not tamper with governor spring, links or other engine parts to increase speed or power.

  • Page 6: Assembly And Installation

    8913188 14 HP 420cc OHV Gas Engine with Electric Start V1.0 IDENTIFICATION KEY Fig. 1 Muffler Recoil starter K2 Circuit Protector (see cover) Spark plug Throttle lever Oil Drain Plug Air cleaner Fuel filler cap M Dipstick Choke lever Fuel tank...

  • Page 7: Pre-Operation Checks

    V 4.0 14 HP 420cc OHV Gas Engine with Electric Start 8913188 The engine has an electric start option that requires a 12 volt battery (sold- separately). Use a 12V DC battery with a rating of at least 18 ampere-hours with the engine.

  • Page 8: Starting The Engine

    8913188 14 HP 420cc OHV Gas Engine with Electric Start V1.0 Check the engine oil level. Running the engine without enough oil can damage the engine. Look around and underneath the engine for signs of oil or gasoline leaks. Do not start the engine until any spilled fuel has evaporated.

  • Page 9: Stopping The Engine

    V 4.0 14 HP 420cc OHV Gas Engine with Electric Start 8913188 If the engine floods, set the choke to the OPEN/RUN position, place the throttle in FAST and attempt to start the engine again. If the choke lever was moved to the CLOSED position to start the engine, gradually move it to the OPEN position as the engine warms up.

  • Page 10: Maintenance Schedule

    8913188 14 HP 420cc OHV Gas Engine with Electric Start V1.0 Maintain the engine with care. A well-maintained engine is more efficient and less likely to have problems. Follow instructions for servicing. Inspect the engine components periodically. Check fuel lines, tank, cap and fittings frequently for cracks or leaks.

  • Page 11: Fuel Recommendations

    V 4.0 14 HP 420cc OHV Gas Engine with Electric Start 8913188 Regular Service Period* Performed at every indicated month or operating hour interval, whichever comes first. Engine Oil Check Change Air Cleaner Check Clean X ** Replace Sediment Cup...

  • Page 12: How To Add Fuel

    8913188 14 HP 420cc OHV Gas Engine with Electric Start V1.0 increased performance. Fuel should be a minimum of 85 octane/85 AKI (91 RON) to prevent decreased performance. The emissions control system for this engine is EM (Engine Modifications). Use only an approved fuel container for refueling the engine.

  • Page 13: Engine Oil

    V 4.0 14 HP 420cc OHV Gas Engine with Electric Start 8913188 Wipe up any spilled fuel before starting the engine or allow to evaporate. Spilled fuel is both a fire hazard and an environmental hazard. Dispose of the fuel soaked rags in a proper hazardous waste container.
  • Page 14 8913188 14 HP 420cc OHV Gas Engine with Electric Start V1.0 Reinsert the dipstick into the filler neck until it rests on the opening’ s rim. Do not screw the oil fill plug back into the opening (Fig. 4). Remove the dipstick and check that the oil is between the Full and Fill marks.

  • Page 15: Carburetor Adjustment

    V 4.0 14 HP 420cc OHV Gas Engine with Electric Start 8913188 CARBURETOR ADJUSTMENT Never make adjustments to the carburetor. The carburetor was set at the factory to operate efficiently under most conditions. Only a qualified service technician should adjust the carburetor if it is required.

  • Page 16: Problems That May Affect Emissions

    8913188 14 HP 420cc OHV Gas Engine with Electric Start V1.0 The following instructions must be followed in order to keep the emissions from your engine within Canadian emission standards. Do not remove or alter any part of the intake, fuel or exhaust system.
  • Page 17 V 4.0 14 HP 420cc OHV Gas Engine with Electric Start 8913188 Clean the housing interior with warm soap and water. Allow to dry before reassembly. Inspect the air filter to see if you can clean it or if it should be discarded.
  • Page 18 8913188 14 HP 420cc OHV Gas Engine with Electric Start V1.0 Unclip the spark plug lead and remove the spark plug with a spark plug wrench. This will have a rubber pad inside the socket to protect the spark plug’ s ceramic coating.
  • Page 19 V 4.0 14 HP 420cc OHV Gas Engine with Electric Start 8913188 CLEANING WARNING! Only clean engine parts with a nonflammable solvent, unless instructed otherwise. Keep all ignition sources away from fuel-related parts. Fumes are flammable and may cause a burn injury or explosion if ignited.
  • Page 20 8913188 14 HP 420cc OHV Gas Engine with Electric Start V1.0 • Store this engine in the horizontal position with the spark plug up. Do not store or transport with the spark plug down. Storing or transporting with the spark plug down will result in hard starting and/or engine smoking.

  • Page 21: Adding A Gasoline Stabilizer

    V 4.0 14 HP 420cc OHV Gas Engine with Electric Start 8913188 temperatures. Fuel problems may occur in a few months or sooner if the gasoline was not fresh when the tank was filled. Adding a gasoline stabilizer that is formulated for this purpose can extend fuel storage life.

  • Page 22: Troubleshooting

    8913188 14 HP 420cc OHV Gas Engine with Electric Start V1.0 DISPOSAL Recycle an engine damaged beyond repair at the appropriate facility. Contact your local municipality for a list of disposal facilities or by-laws for electronic devices, batteries, oil or other toxic liquids.
  • Page 23 V 4.0 14 HP 420cc OHV Gas Engine with Electric Start 8913188 Problem(s) Possible Cause(s) Suggested Solution(s) Engine will not 1. Power cord damaged 1. Repair or replace power cord. start, electric 2. Battery dead. 2. Recharge or replace battery.
  • Page 24 8913188 14 HP 420cc OHV Gas Engine with Electric Start V1.0 For technical questions call 1-800-665-8685...
  • Page 25 V 4.0 14 HP 420cc OHV Gas Engine with Electric Start 8913188 Visit www.princessauto.com for more information...
  • Page 26 8913188 14 HP 420cc OHV Gas Engine with Electric Start V1.0 For technical questions call 1-800-665-8685...
  • Page 27 V1,0 8913188 AVEC DÉMARRAGE ÉLECTRIQUE Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 28: Spécifications

    8913188 Moteur à essence à soupapes en tête de 14 CV, V1,0 420 cm cubes avec démarrage électrique SPÉCIFICATIONS Cylindrée du moteur 420 cm cubes Puissance théorique 14 CV Vitesse du moteur 3 600 tr/min Nombre de cylindres Diamètre d’alésage...
  • Page 29 V4,0 Moteur à essence à soupapes en tête de 14 CV 8913188 420 cm cubes avec démarrage électrique INTRODUCTION Le moteur à essence à soupapes en tête de 14 CV, 420 cm cubes avec démarrage électrique convient idéalement aux applications dans le domaine commercial ou agricole.
  • Page 30 8913188 Moteur à essence à soupapes en tête de 14 CV, V1,0 420 cm cubes avec démarrage électrique AIRE DE TRAVAIL Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre, bien éclairée et exempte de toute distraction.

  • Page 31: Consignes De Sécurité Spécifiques

    V4,0 Moteur à essence à soupapes en tête de 14 CV 8913188 420 cm cubes avec démarrage électrique N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur contrôle en cas de situations inattendues.
  • Page 32 8913188 Moteur à essence à soupapes en tête de 14 CV, V1,0 420 cm cubes avec démarrage électrique Le monoxyde de carbone est un gaz incolore et inodore qui est difficile à détecter. L'empoisonnement au monoxyde de carbone résulte de l'inhalation du gaz et peut être mortel en l'absence de traitement.

  • Page 33: Assemblage Et Utilisation

    V4,0 Moteur à essence à soupapes en tête de 14 CV 8913188 420 cm cubes avec démarrage électrique ASSEMBLAGE ET UTILISATION Les lettres de référence entre parenthèses (A) se rapportent à la clé d'identification comprise. Les numéros entrecoupés entre parenthèses (Fig. 1-1) se rapportent à...

  • Page 34: Avant De Démarrer Le Moteur

    8913188 Moteur à essence à soupapes en tête de 14 CV, V1,0 420 cm cubes avec démarrage électrique UTILISATION VÉRIFICATIONS PRÉ-OPÉRATIONNELLES AVIS ! Le moteur ne contient pas d’huile au moment de son expédition. Avant de démarrer le moteur, ajoutez de l’huile conformément aux instructions présentées dans ce manuel.

  • Page 35: Démarrer Le Moteur

    V4,0 Moteur à essence à soupapes en tête de 14 CV 8913188 420 cm cubes avec démarrage électrique Éliminez la saleté et les débris excessifs, en particulier autour du silencieux (A) et du lanceur à rappel (G). 10. Vérifiez s’il y a des signes de dommage.

  • Page 36: Arrêt Du Moteur

    8913188 Moteur à essence à soupapes en tête de 14 CV, V1,0 420 cm cubes avec démarrage électrique En cas de noyade du moteur, placez l’étrangleur à la position d’ouverture ou de marche et la commande des gaz en position rapide (FAST), puis lancez le moteur jusqu’à...
  • Page 37 V4,0 Moteur à essence à soupapes en tête de 14 CV 8913188 420 cm cubes avec démarrage électrique La section suivante comprend un calendrier d’entretien, des méthodes d’inspection de routine et des méthodes d’entretien simples qui font appel à des outils à main de base. Les opérations d’entretien plus difficiles ou qui font appel à...
  • Page 38 8913188 Moteur à essence à soupapes en tête de 14 CV, V1,0 420 cm cubes avec démarrage électrique Période d'entretien normale* Effectué à chaque mois indiqué ou après l'intervalle donné d'heures de fonctionnement, selon l'événement qui survient en premier Huile moteur Vérification...
  • Page 39 V4,0 Moteur à essence à soupapes en tête de 14 CV 8913188 420 cm cubes avec démarrage électrique Le moteur est certifié à l’effet qu’il utilise l’essence sans plomb présentant un indice d’octane d’au moins 87/87 AKI (91 RON). Utilisez de l'essence sans éthanol ou des additifs comparables à...

  • Page 40: Huile Moteur

    8913188 Moteur à essence à soupapes en tête de 14 CV, V1,0 420 cm cubes avec démarrage électrique Arrêtez le moteur et placez-le sur une surface de niveau. Laissez refroidir le moteur durant au moins 2 minutes avant de retirer le capuchon du réservoir de carburant.
  • Page 41 V4,0 Moteur à essence à soupapes en tête de 14 CV 8913188 420 cm cubes avec démarrage électrique N’utilisez pas d’additifs spéciaux. L’huile SAE 10W-40 est recommandée pour un usage général à toutes les températures. D’autres viscosités figurant dans le tableau peuvent être utilisées lorsque la température...

  • Page 42: Réglage Du Carburateur

    8913188 Moteur à essence à soupapes en tête de 14 CV, V1,0 420 cm cubes avec démarrage électrique Versez l'huile dans l'entonnoir. Laissez l'huile reposer pendant une minute et vérifiez de nouveau son niveau. Répétez cette opération jusqu'à ce que vous ayez atteint le niveau Fig.
  • Page 43 V4,0 Moteur à essence à soupapes en tête de 14 CV 8913188 420 cm cubes avec démarrage électrique MODIFICATION DU CARBURATEUR POUR UNE UTILISATION À HAUTES ALTITUDES À haute altitude, le mélange standard d’air-carburant est trop riche, entraînant ainsi une augmentation de la consommation de carburant et une diminution du rendement.

  • Page 44: Pièces De Rechange

    8913188 Moteur à essence à soupapes en tête de 14 CV, V1,0 420 cm cubes avec démarrage électrique INFORMATION SUR LE SYSTÈME DE COMMANDE DES ÉMISSIONS Le processus de combustion produit du monoxyde de carbone, des hydrocarbures et des oxydes d’azote. Il est très important de limiter ces émissions pour assurer la santé...

  • Page 45: Entretenir Le Filtre À Air

    V4,0 Moteur à essence à soupapes en tête de 14 CV 8913188 420 cm cubes avec démarrage électrique ENTRETENIR LE FILTRE À AIR AVIS ! Si vous faites fonctionner le moteur avec un filtre à air endommagé ou sans filtre à air, la poussière et les débris pénétreront dans le moteur, ce qui aura pour effet d'accélérer son usure ou de rayer les pistons du moteur.
  • Page 46 8913188 Moteur à essence à soupapes en tête de 14 CV, V1,0 420 cm cubes avec démarrage électrique AVIS ! N'utilisez pas d'air comprimé combiné à des produits chimiques afin de nettoyer le filtre à air. Les produits chimiques pourraient obstruer ou dissoudre la matière filtrante.
  • Page 47 V4,0 Moteur à essence à soupapes en tête de 14 CV 8913188 420 cm cubes avec démarrage électrique Serrez la bougie au couple prescrit. Voir Spécifications pour connaître le couple nominale à respecter. Corrigez cet écart en courbant doucement l'électrode. Vérifiez l'éclateur après chaque ajustement.
  • Page 48 8913188 Moteur à essence à soupapes en tête de 14 CV, V1,0 420 cm cubes avec démarrage électrique ENTREPOSAGE DANGER! Le carburant s'enflamme très facilement. Procédez avec un soin extrême lors de la manutention ou de l'entreposage du carburant. Le contact d'une source d'allumage avec les émanations ou le carburant pourrait...
  • Page 49 V4,0 Moteur à essence à soupapes en tête de 14 CV 8913188 420 cm cubes avec démarrage électrique ENTREPOSAGE DU MOTEUR AVEC DU CARBURANT Si votre moteur sera entreposé avec de l’essence dans le réservoir de carburant et dans le carburateur, il est important de réduire le risque de mise à...
  • Page 50 8913188 Moteur à essence à soupapes en tête de 14 CV, V1,0 420 cm cubes avec démarrage électrique La durée pendant laquelle l’essence peut être laissée dans le réservoir de carburant et le carburateur sans entraîner des problèmes de fonctionnement varie selon le mélange de l’essence, les températures de stockage et la quantité...

  • Page 51: Mise Au Rebut

    V4,0 Moteur à essence à soupapes en tête de 14 CV 8913188 420 cm cubes avec démarrage électrique TRANSPORT DU MOTEUR AVERTISSEMENT ! Transportez le moteur alors que le réservoir de carburant est vide ou alors que le robinet de carburant est retenu en position d’arrêt (OFF).
  • Page 52 8913188 Moteur à essence à soupapes en tête de 14 CV, V1,0 420 cm cubes avec démarrage électrique Problème(s) Cause(s) possible(s) Solution(s) proposée(s) 6. Essence mauvaise, 6. Vidangez le réservoir de carburant et Le moteur ne moteur conservé sans le carburateur. Remplissez avec de démarre pas.
