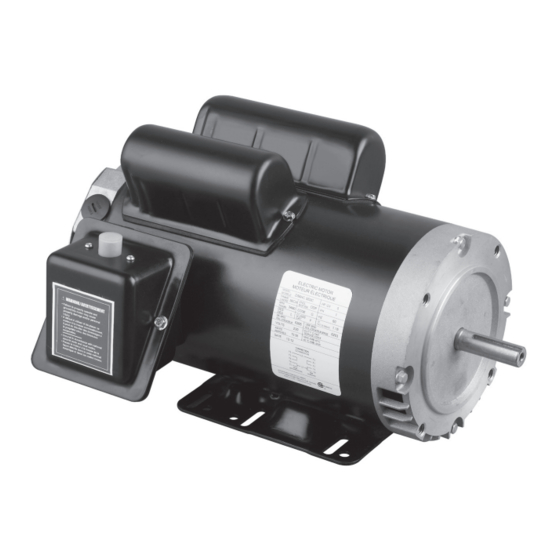

5 hp open drip proof electric motor
Hide thumbs Also See for 8513533:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V 3.03
5 HP Open Drip Proof
Electric Motor
Please read and understand all instructions before use. Retain this manual for future reference.
User Manual
8513533

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8513533 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Power Fist 8513533

Summary of Contents for Power Fist 8513533

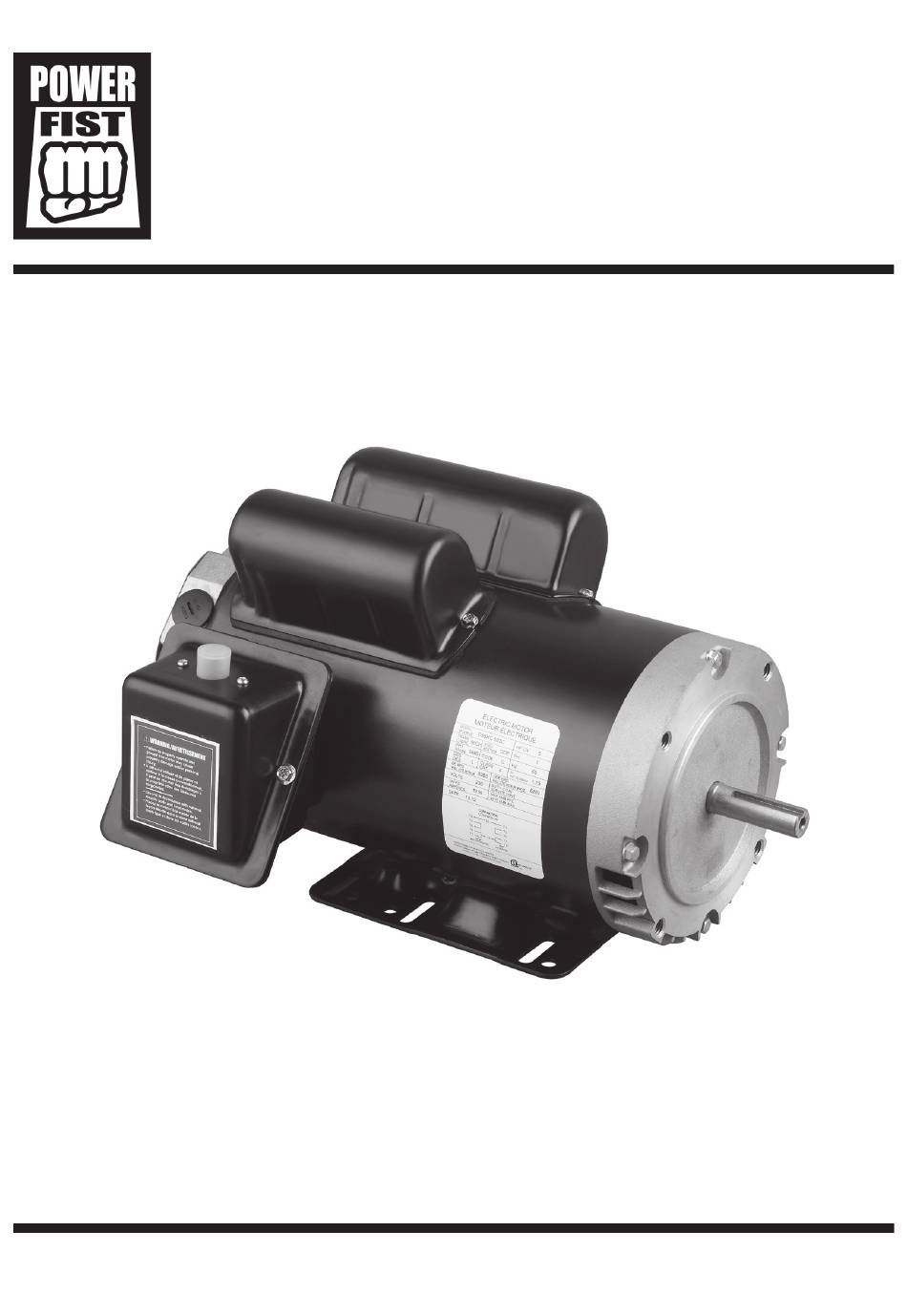

  • Page 1 V 3.03 8513533 5 HP Open Drip Proof Electric Motor User Manual Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    V 3.03 8513533 5 HP Open Drip Proof Electric Motor SPECIFICATIONS Motor Horsepower 5 HP Service Factor 1.15 Motor Phase Full Load Speed 3,480 RPM Motor Type C-Face Frame Type Insulation Type Class F Overload Protection Manual Shaft Diameter 5/8 in.
  • Page 3 8513533 5 HP Open Drip Proof Electric Motor V 3.03 INTRODUCTION This fan-cooled motor is perfect for demanding environments and applications requiring a high starting torque. FUNCTIONS The motor has a high starting torque (approx. 250% of full load torque) for applications such as pumps, compressors, gear boxes and fans.

  • Page 4: Personal Precautions

    V 3.03 5 HP Open Drip Proof Electric Motor 8513533 Personal Precautions Control the device, personal movement and the work environment to avoid personal injury or damage to the device. Do not operate any device when tired or under the influence of drugs, alcohol or medications.

  • Page 5: General Safety Precautions

    8513533 5 HP Open Drip Proof Electric Motor V 3.03 GENERAL SAFETY PRECAUTIONS Electrical Safety WARNING! All wiring should be performed by a qualified electrician. WARNING! To reduce risk of electric shock, be certain that the plug is connected to a properly grounded receptacle.

  • Page 6: Electrical Installation

    V 3.03 5 HP Open Drip Proof Electric Motor 8513533 ASSEMBLY INSTALLATION Mounting Foot mounted: Foot mounted motors should be mounted to a rigid foundation to prevent excessive vibration. Shims may be used if the location is uneven. Flange mounted: Flange mounted motors should be properly seated and aligned. If improper rotation direction is detrimental to the load, check the rotation or ‘bump’...

  • Page 7: Thermal Overload Protection

    8513533 5 HP Open Drip Proof Electric Motor V 3.03 WIRING YOUR MOTOR WARNING! Do not touch electrical connections unless you first ensure that power has been disconnected. Please refer to: OSHA standard 1910.147 titled: The Control of Hazardous energy (lockout/tag-out).

  • Page 8: Maintenance

    V 3.03 5 HP Open Drip Proof Electric Motor 8513533 MAINTENANCE Maintain the device with care. A device in good condition is efficient, easier to control and will have fewer problems. Inspect the device components periodically. Repair or replace damaged or worn components.

  • Page 9: Troubleshooting

    8513533 5 HP Open Drip Proof Electric Motor V 3.03 TROUBLESHOOTING Contact Princess Auto Ltd. for a solution if the device does not function properly or parts are missing. If unable to do so, have a qualified technician service the device.
  • Page 10 V 3.03 5 HP Open Drip Proof Electric Motor 8513533 Problem(s) Possible Cause(s) Suggested Solution(s) Fuse/circuit Power enters control circuit 1. Begin by confirming all contacts are clean breaker overloads. but does not reach the motor. and tight. Examine for obvious damage.
  • Page 11 8513533 5 HP Open Drip Proof Electric Motor V 3.03 Problem(s) Possible Cause(s) Suggested Solution(s) Motor is overheating. Worn or poorly Damaged or poorly lubricated bearing can lubricated bearings. be heard. This may be a result of wear, inadequate oil reaching the bearings or the motor overheating.

  • Page 13: Moteur Électrique

    V 3,03 8513533 Moteur électrique ouvert abrité de 5 CV Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 14: Spécifications

    V 3,03 8513533 Moteur électrique ouvert abrité de 5 CV SPÉCIFICATIONS Moteur Puissance 5 CV Facteur de service 1,15 Phase du moteur Vitesse avec pleine charge 3 480 tr/min Type de moteur Face en C Type de cadre Type d’isolant Catégorie F...

  • Page 15: Aire De Travail

    8513533 Moteur électrique ouvert abrité de 5 CV V 3,03 INTRODUCTION Ce moteur refroidi par ventilateur convient idéalement aux applications et aux environnements exigeants qui nécessitent un couple de démarrage élevé. FONCTIONS Le moteur a un démarrage à couple élevé (environ 250 % du couple à charge maximale), par exemple, pour les pompes, les compresseurs, les boîtes d'engrenages et les ventilateurs.

  • Page 16: Sécurité Personnelle

    V 3,03 Moteur électrique ouvert abrité de 5 CV 8513533 SÉCURITÉ PERSONNELLE ATTENTION ! Portez de l’équipement de protection personnelle homologué par l’Association canadienne de normalisation (CSA) ou l’American National Standards Institute (ANSI). Équipement de protection personnelle Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux.

  • Page 17: Consignes De Sécurité Générales

    8513533 Moteur électrique ouvert abrité de 5 CV V 3,03 N’appliquez le courant au moteur qu’après que celui-ci est retenu solidement dans ses orifices de montage. Ce moteur doit être relié uniquement à la tension de ligne, à la fréquence de ligne et à une charge adéquates.

  • Page 18: Identification Des Pièces

    V 3,03 Moteur électrique ouvert abrité de 5 CV 8513533 IDENTIFICATION DES PIÈCES AVERTISSEMENT ! Ne faites pas fonctionner l’outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l’utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures graves.
  • Page 19 8513533 Moteur électrique ouvert abrité de 5 CV V 3,03 INSTALLATION DU SYSTÈME ÉLECTRIQUE Mise à la masse du moteur Placez le moteur à la masse de la façon décrite dans le CE et dans les codes locaux. Consultez le Code canadien de l’électricité...

  • Page 20: Protection Contre Les Surcharges Thermiques

    V 3,03 Moteur électrique ouvert abrité de 5 CV 8513533 PROTECTION CONTRE LES SURCHARGES THERMIQUES Un protecteur thermique interne débranche les contacts électriques lorsque le moteur utilise trop de courant et surchauffe, l'obligeant ainsi à s'arrêter avant qu'il ne subisse des dommages.

  • Page 21: Dépannage

    8513533 Moteur électrique ouvert abrité de 5 CV V 3,03 DÉPANNAGE Si l’outil ne fonctionne pas correctement ou si des pièces sont manquantes, veuillez contacter Princess Auto Ltd. afin de trouver une solution. Si ce n’est pas possible, demandez à un technicien qualifié de réparer l’outil.
  • Page 22 V 3,03 Moteur électrique ouvert abrité de 5 CV 8513533 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Surcharge Un fusible est sauté ou un Vérifiez si la tension alimente le fusible ou le au niveau disjoncteur est ouvert. disjoncteur. Vérifiez également si la tension ou du fusible/ l’intensité...
  • Page 23 8513533 Moteur électrique ouvert abrité de 5 CV V 3,03 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Surchauffe du Fil de mise à la masse brisé Rebranchez ou remplacez le fil de masse et vérifiez si moteur. ou débranché. la mise à la masse est efficace.
  • Page 24 V 3,03 Moteur électrique ouvert abrité de 5 CV 8513533 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Vibration ou Jeu longitudinal excessif à 1. Un moteur ou une charge en déséquilibre bruit excessif. l’intérieur du moteur. provoque des vibrations. Vérifiez s’il y a un jeu longitudinal excessif ou des pièces desserrées.
