PANNEAU DE COMMANDE

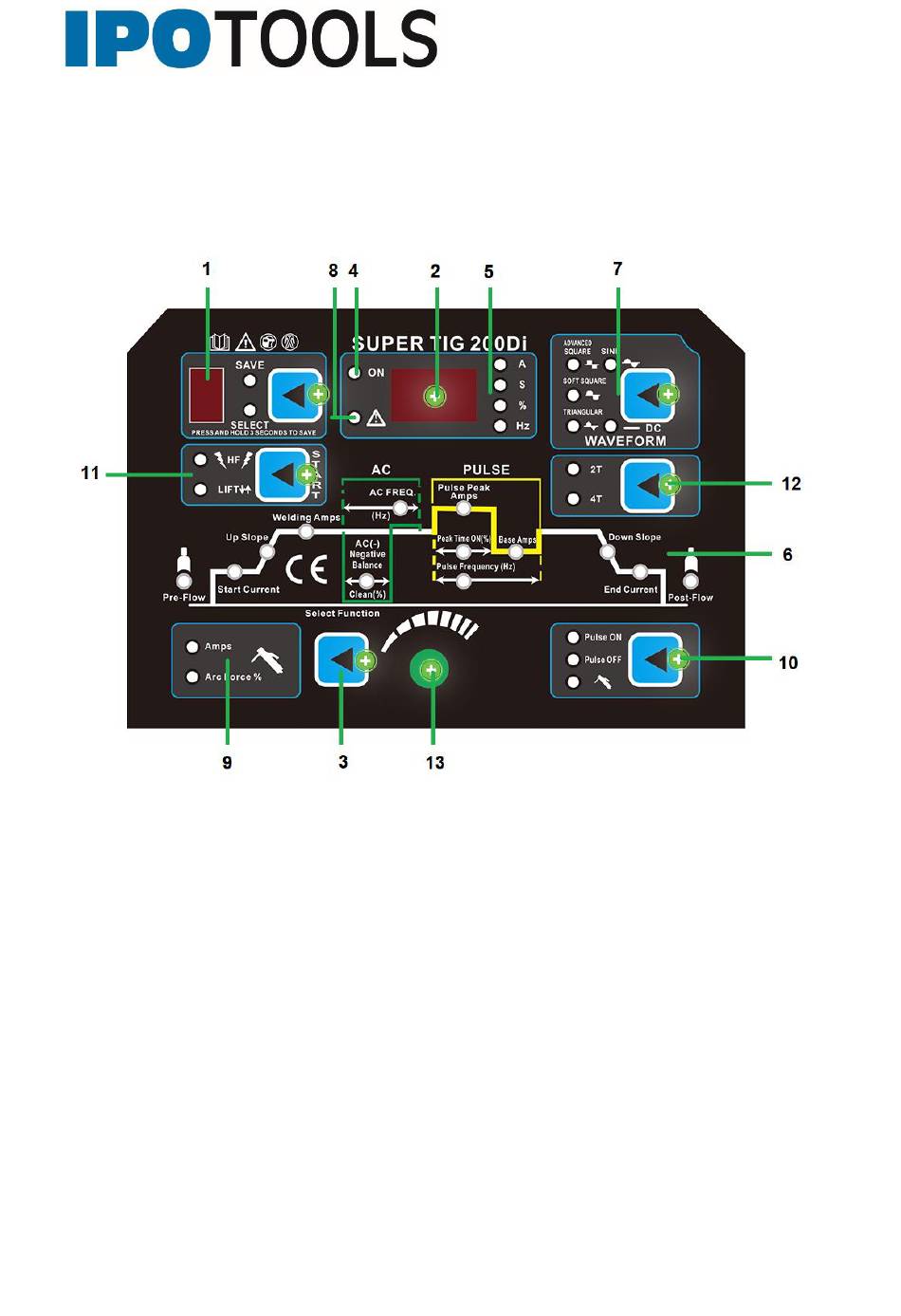

Description du panneau de commande et de l'avant et de l'arrière de l'appareil :
1. Enregistrer les paramètres de soudage actuels, afficher l'emplacement de mémoire
actuel*
2. Affiche la valeur du paramètre actuellement sélectionné.
3. Sélection des paramètres à partir de la courbe de soudage.
4. Lumière : indicateur d'alimentation
5. Affichez le paramètre que nous réglons actuellement :
6. A - courant de soudage
7. S - temps en secondes (courant initial et final ou gaz initial et final)
8. % - Effet de nettoyage AC ou % de temps de soudage du premier ou du deuxième
courant de soudage
9. Hz - fréquence d'impulsion ou CA
10. Courbe de soudage (gaz initial, courant de soudage initial, courant de soudage
réglé, fréquence AC, effet de nettoyage AC, fréquence d'impulsion, courant de
soudage secondaire, % et longueur d'onde du courant d'impulsion, courant final,
gaz final)
11. AC / DC - Sélection
12. Voyant d'avertissement
13. Sélection de force MMA, AMPS / ARC
14. Mode impulsion marche/arrêt, MMA sur interrupteur
