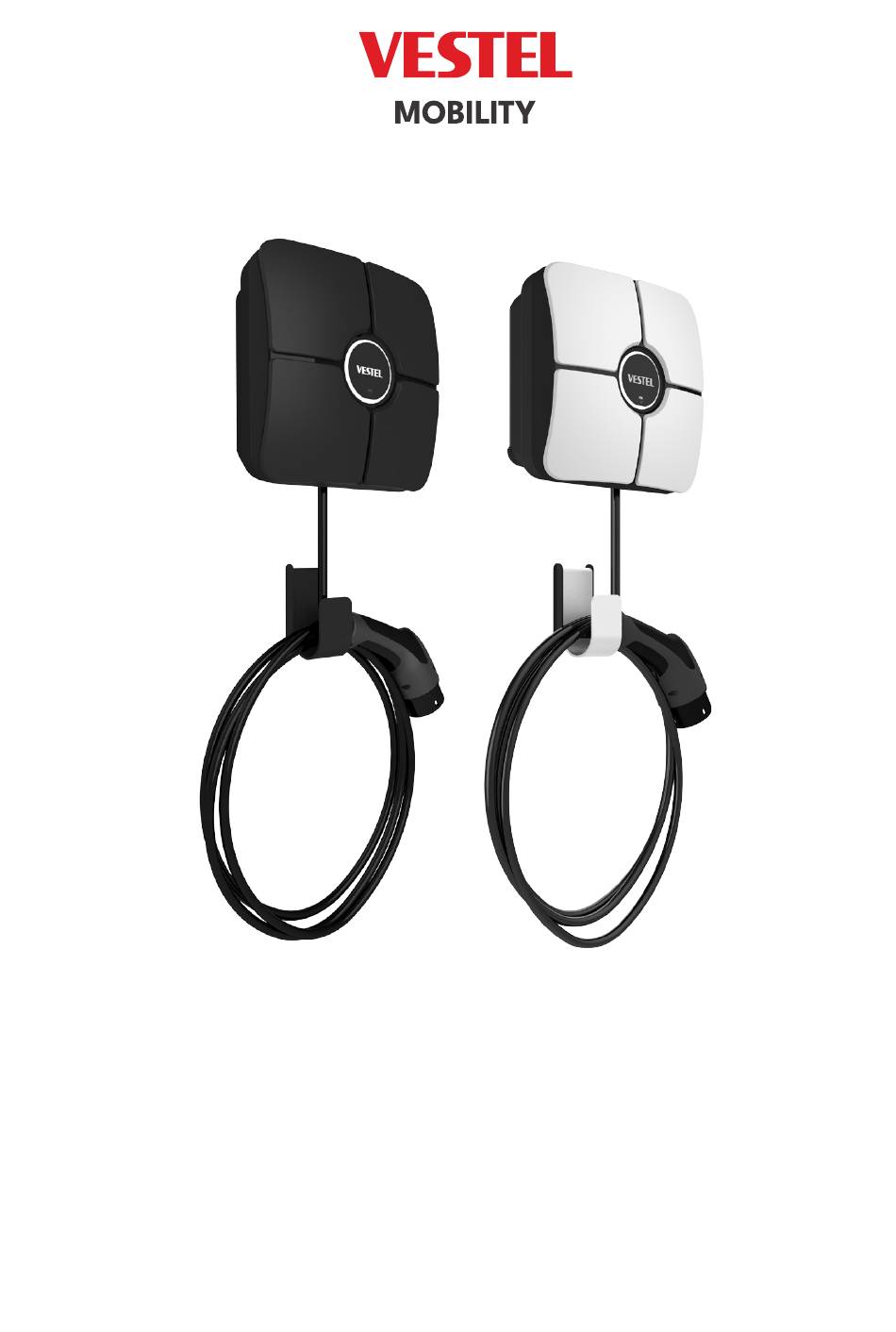

- Page 1 ELECTRIC VEHICLE CHARGER EVC01 Ser�es HIZLI KURULUM KILAVUZU QUICK START GUIDE ©2025 VESTEL MOBILITY - All rights reserved English - 1...
- Page 2 For user manual, installation guideline and other documents see manuals tab, https://www.vestel-evchargers.com/eu/downloads/manuals?open=evc01 Hereby, Vestel declares that the radio equipment type Electric Vehicle Charger is in compliance with Directive 2014/53/EU & The Radio Equipment Regulations 2017. The full text of the declaration of conformity is available at the above internet address in ‘other documents’...
-
Page 3: Güvenlik Bilgileri
• Şarj istasyonunun klemenslerine, elektrikli araç konektörüne ve diğer tehlikeli elektrikli parçalara keskin metal nesnelerle dokunmayın. • Isı kaynaklarına maruz kalmaktan kaçının ve ürünü yanıcı, patlayıcı, karmaşık veya yanıcı maddelerden, kimyasallardan veya buharlardan uzak bir yere yerleştirin. © 2025 VESTEL MOBILITY - Tüm hakları saklıdır Türkçe - 2... - Page 4 • Elektrik çarpma riskini azaltmak için cihazı yalnızca düzgün şekilde topraklanmış prizlere bağlayın. • UYARI: Kurulum ve kullanım sırasında şarj istasyonunun kesintisiz ve doğru şekilde topraklandığından emin olun. © 2025 VESTEL MOBILITY - Tüm hakları saklıdır Türkçe - 3...
- Page 5 • Yangın veya çarpılma riskinden kaçınmak için bu cihazı uzatma kablosuyla kullanmayın. Şebeke kablosu veya araç kablosunun hasar görmesi durumunda, tehlikeyi önlemek için, kablo; üretici, servis temsilcisi veya benzer nitelikteki kişiler tarafından değiştirilmelidir. © 2025 VESTEL MOBILITY - Tüm hakları saklıdır Türkçe - 4...
-
Page 6: Teknik Özellikler
Dış Ölçüler: Dış Ölçüler: Dış Ölçüler: Ø 15-21 mm Ø 15-21 mm Ø 11-15 mm MCB’ler RCCB Güç Optimizasyonu Ölçüm Cihazı Ana Anahtar Aletleri RCCB Şebeke Sayaç İletişim (ModBUS) EVC01 © 2025 VESTEL MOBILITY - Tüm hakları saklıdır Türkçe - 5... - Page 7 Vida Torx T20 Güvenli L SİM Kart Montaj Başlangıç (M6x50) Anahtarı (Opsiyonel) Plastik Plakası Kılavuzu) Dübel MASTER Montaj Vida Torx Ana&Kullanıcı Metal Kanca Ferrit Plakası (M4x8) (M4x9) RFID Kartı © 2025 VESTEL MOBILITY - Tüm hakları saklıdır Türkçe - 6...
- Page 8 Kozmetik kapağı, köşelerinden tutup kendinize doğru çekerek, yukarıdaki görselde gösterildiği gibi çıkarın. Daha sonra ana gövdeye bağlı ön kapağın vidalarını sökün. Ünitenin arka ve ön tarafındaki kartlar arasında bulunan düz kabloyu çıkarın. Ön kapağı çıkarın. © 2025 VESTEL MOBILITY - Tüm hakları saklıdır Türkçe - 7...
- Page 9 çantasındaki (M6x50) vidalarla duvara sabitleyin. 4-Dübelleri deliklere yerleştirin. 6-Cihazın arka tarafını aşağıdaki şekilde 7-Ürünün aksesuar çantasında bulunan ve aşağıdaki montaj plakasına yerleştirin. şekilde gösterilenTorx (M4x9) güvenlik vidalarını sıkın. © 2025 VESTEL MOBILITY - Tüm hakları saklıdır Türkçe - 8...
- Page 10 Ön kapak ve kozmetik kapak vidalarını aksesuar çantasında bulunan ve aşağıdaki şekilde gösterilen (Min:0,9 Nm ; Max:1,1 Nm tork değeri). M4x8 vidalarıyla sıkın. Ön kapağı kapatmadan önce düz kabloyu çıkarılan karta bağlamayı unutmayın. © 2025 VESTEL MOBILITY - Tüm hakları saklıdır Türkçe - 9...
- Page 11 15-Ürünün güvenlik vidalarını (M6x50) uygun 16-Metal kablo kancasını aksesuar çantasında tornavida kullanarak sıkın. bulunan montaj braketinin üzerine aşağıdaki şekilde yerleştirin 17-Şarj kablosunu kablo kancasının etrafına 18-Ünite kullanıma hazır durumdadır. sarın. © 2025 VESTEL MOBILITY - Tüm hakları saklıdır Türkçe - 10...
- Page 12 Kabloları şekilde gösterildiği gibi klemens blokuna yerleştirin. AC Kablo Rengi ile Elektrik Klemensi numarasını eşleştirmek için aşağıda yer alan tabloyu kontrol edin. Elektrik Klemensi AC Kablosunun Rengi AC L1 (Kahverengi) AC Nötr (Mavi) Toprak (Yeşil-Sarı) © 2025 VESTEL MOBILITY - Tüm hakları saklıdır Türkçe - 11...
- Page 13 Insert the cable to the terminal block as shown in the image. AC Kablo Rengi ile Elektrik Klemensi numarasını eşleştirmek için aşağıda yer alan tabloyu kontrol edin. Elektrik Klemensi AC Kablosunun Rengi AC Nötr (Mavi) AC L1 (Kahverengi) Toprak (Yeşil-Sarı) © 2025 VESTEL MOBILITY - Tüm hakları saklıdır Türkçe - 12...
- Page 14 Kabloları şekilde gösterildiği gibi klemens blokuna yerleştirin. AC Kablo Rengi ile Elektrik Klemensi numarasını eşleştirmek için aşağıda yer alan tabloyu kontrol edin. Elektrik AC Kablosunun Klemensi Rengi AC L1 (Gri) AC L2 (Siyah) AC L3 (Kahverengi) AC Nötr (Mavi) Toprak (Yeşil-Sarı) © 2025 VESTEL MOBILITY - Tüm hakları saklıdır Türkçe - 13...
-
Page 15: Devreye Alma
IMPORTANT - Please read these instructions fully before installing or operating SAFETY WARNINGS • • • • • • • • • ©2025 VESTEL MOBILITY - All rights reserved English - 1 ©2025 VESTEL MOBILITY - All rights reserved © 2025 VESTEL MOBILITY - Tüm hakları saklıdır Türkçe - 14... -
Page 16: Safety Information
• Do not touch the terminals, the electric vehicle connector and other hazardous live parts of the charging station with sharp metal objects. • Avoid exposure to heat sources, and place the unit away from flammable, explosive, hard or combustible materials, chemicals or vapours. ©2025 VESTEL MOBILITY - All rights reserved English - 1... - Page 17 • To reduce the risk of electrical shock, connect only to properly grounded outlets. • WARNING : Make sure that during installing and using, the charging station is constantly and properly grounded. ©2025 VESTEL MOBILITY - All rights reserved English - 2...
- Page 18 • To avoid a risk of fire or electric shock, do not use this device with an extension cable. If the mains cable or vehicle cable is damaged it must be replaced by the manufacturer, its service agent, or similarly qualified persons in order to avoid a hazard. ©2025 VESTEL MOBILITY - All rights reserved English - 3...
-
Page 19: Technical Specifications
External Dimensions: External Dimensions: External Dimensions: Ø 15-21 mm Ø 15-21 mm Ø 11-15 mm MCBs RCCB Power Optimizer Meter Main Switch Household Appliances RCCB Grid Utility Meter Communication (ModBUS) EVC01 ©2025 VESTEL MOBILITY - All rights reserved English - 4... -
Page 20: Box Content
Hook (M8x50) Screw Torx T20 Security SIM Card QSG(QuickStart Mounting (M6x50) L-Wrench (Optional) Guide) Plastic Plate Dowels MASTER Mounting Screw Torx Master&User Metal Hook Ferrite Plate (M4x8) (M4x9) RFID Card ©2025 VESTEL MOBILITY - All rights reserved English - 5... - Page 21 Then unscrew the screws of the front cover, which is connected to the main body. Disconnect the flat cable in between the boards which are on the back side and front side of the unit. Remove the front cover. ©2025 VESTEL MOBILITY - All rights reserved English - 6...
-
Page 22: Wall Mount Installation
Hang back side of the unit to the mounting Tighten the torx (M4x9) security screws of the plate as shown in figure below. product, which are inside the accessory bag, as shown in figure below. ©2025 VESTEL MOBILITY - All rights reserved English - 7... - Page 23 (Min:0,9 Nm ; Max:1,1 Nm torque value). bag, as shown in figure below. Before closing the front cover, don’t forget to connect the flat cable to the board which was removed. ©2025 VESTEL MOBILITY - All rights reserved English - 8...
- Page 24 Position the metal cable hook, which is inside product using proper screwdriver. the accessory bag, over the mounting bracket as shown in figure. Twist the charging cable over the cable The unit is ready to use. hook. ©2025 VESTEL MOBILITY - All rights reserved English - 9...
- Page 25 Insert the cable to the terminal block as shown in the image. Check the table below to match Electric Terminal number with AC Cable Color. Electric Terminal AC Cable Color AC L1 (Brown) AC Neutral (Blue) Earth (Green-Yellow) ©2025 VESTEL MOBILITY - All rights reserved English - 10...
- Page 26 Insert the cable to the terminal block as shown in the image. Check the table below to match Electric Terminal number with AC Cable Color. Electric Terminal AC Cable Color AC Neutral (Blue) AC L1 (Brown) Earth (Green-Yellow) ©2025 VESTEL MOBILITY - All rights reserved English - 11...
- Page 27 Check the table below to match Electric Terminal number with AC Cable Color. Electric Terminal AC Cable Color AC L3 (Grey) AC L2 (Black) AC L1 (Brown) AC Neutral (Blue) Earth (Green-Yellow) ©2025 VESTEL MOBILITY - All rights reserved English - 12...
- Page 28 IMPORTANT - Please read these instructions fully before installing or operating SAFETY WARNINGS • • • • • • • • • ©2025 VESTEL MOBILITY - All rights reserved English - 1 ©2025 VESTEL MOBILITY - All rights reserved ©2025 VESTEL MOBILITY - All rights reserved English - 13...
- Page 29 VESTEL MOBİLİTE SANAYİ VE TİCARET A.Ş. EGE SERBEST BÖLGE ŞUBESİ Zafer SB Mah. Ayfer sok. No:22 İç Kapı No:1 Gaziemir,İzmir/Türkiye 50734614...
