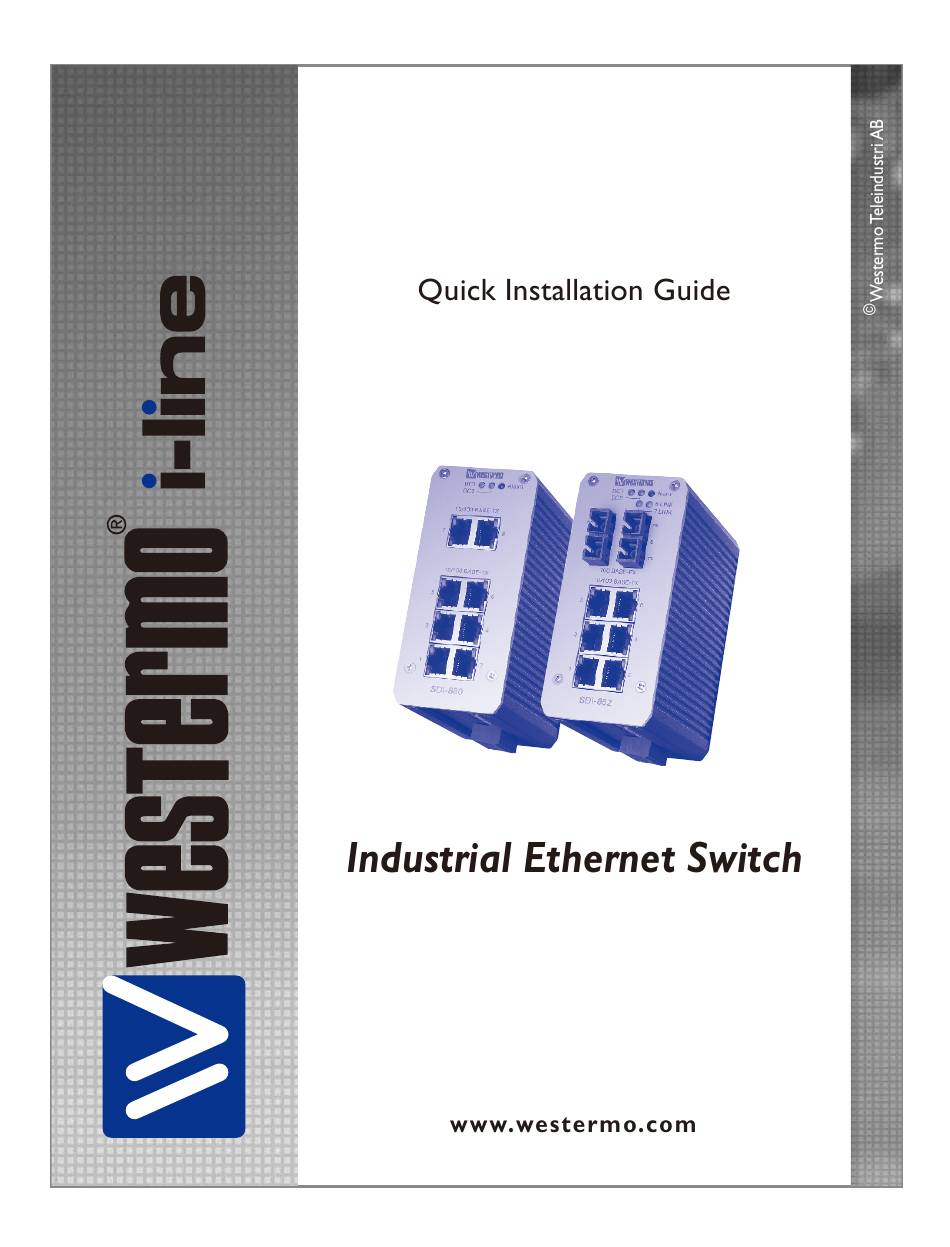

- Page 1 SDI-880/862 Proudly Distributed by Gross Automation | (877) 268-3700 www.westermosales.com | sales@grossautomation.com...
-
Page 2: Package Contents Check List
Introduction SDI-880/SDI-862 Industrial Ethernet Switch, conforming IEEE 802.3 and 802.3u standard, supports 8 10/100Base TX (SDI-880) or 6 10/100TX plus two 100FX Fast Ethernet fiber ports in either multi-mode type (SDI-862-MM-SC2) or single-mode type (SDI-862-SM-SC30). The SDI-880/SDI-862 adopts rugged metal case design to operate in harsh environments (SDI-880 -34~70 C)/(SDI-862 -25~70 C);... -
Page 3: Wiring The Power Inputs
Wiring the Power Inputs Figure-2 1. Insert the positive and negative wires into the SDI-880 / SDI-862 Alarm V+ and V- contact on the terminal block connector. 2. Tighten the wire-clamp screws to prevent the DC SDI-880 / SDI-862 wires from being loosened. See Figure-2 Notes: The recommended working voltage is DC24V (DC12~ 48V, 0.8A). -
Page 4: Connecting To Network
Connecting to Network 1. Connecting the Ethernet Ports: Connect one end of an Ethernet cable into the UTP port of SDI-880/SDI-862, while the other end is connected to the attached networking device. All UTP ports support auto MDI/MDIX function. The Speed LED will turn on for 100M link and turn off for 10Mbps link, the LNK/ACT LED will turn on for link up and blinking for packet transmit and receive. - Page 5 Einführung Die SDI-880/SDI-862 Industrial Ethernet Switches entsprechen dem IEEE 802.3 und 802.3u Standard. Sie bieten 8 x 10/100Base TX (SDI-880) oder 6 x 10/100TX + 2 x 100FX Fast Ethernet LWL-Anschlüsse (SDI-862), entweder als Multi-Mode Typ (SDI-862-MM-SC2) oder Single-Mode Typ (SDI-862-SM-SC30).
-
Page 6: Anschluss Der Spannungsversorgung
Anschluss der Spannungsversorgung 1. Verschrauben Sie Leitungen der Netzteile gemäß Abbildung 2 nebenstehender Abbildung. Abbildung 2 SDI-880 / SDI-862 Alarm 2. Achten Sie darauf, die Schrauben fest anzuziehen. SDI-880 / SDI-862 Hinweis: Versorgungsspannung beträgt DC24V (DC12~ 48V, 0.8A). Verdrahtung des Relaisausgangs Der Relaisausgang für den Alarm befindet sich in der Abbildung 3 Alarm... -
Page 7: Anschluss An Das Netzwerk
Anschluss an das Netzwerk 1. Anschluss des Ethernet Ports: Stecken Sie den RJ-45 Stecker des einen Endes des Ethernetkabels in den UTP Port des SDI-880/SDI-862, und verbinden Sie das andere Ende des Kabels mit dem entsprechenden Netzwerk-Gerät. Alle UTP Ports unterstützen Auto MDI/MDIX. Die Geschwindigkeits-LED leuchtet bei einer 100M Verbindung und ist bei einer 10Mbps Verbindung aus. - Page 8 Introduction Les switchs Industriels Ethernet SDI-880/SDI-862 sont conformes aux normes IEEE 802.3 et 802.3u. Ils proposent 8 ports 10/100Base TX (SDI-880) ou 6 ports 10/100TX plus 2 ports 100FX Fibre Ethernet Rapide en multi-mode type (SDI-862-MM-SC2) ou single-mode type (SDI-862-SM-SC30). Les SDI-880/SDI-862 sont intégrés dans un Boitier métallique pour supporter les environnements industriels et ils peuvent fonctionner dans une plage de température de (SDI-880 -34~70 (SDI-862 -25~70...
- Page 9 Cablâge de l’alimentation Figure-2 1. Insérer les fils d’alimentation dans les bornes SDI-880 / SDI-862 positive (V+) et négative (V-) du bornier de raccordement. Alarm 2. Serrez les vis pour bloquer les fils. Voir Figure-2 SDI-880 / SDI-862 Note: Il est recommandé d’utiliser une tension de 24V DC(DC12~ 48V, 0.8A).
-
Page 10: Raccordement Au Réseau
Raccordement au réseau 1. Connexion des ports Ethernet : Connectez une extrémité Ethernet sur le port UTP du SDI-880/SDI-862, et l’autre sur le périphérique attaché au réseau. Tous les ports UTP supportent la fonction auto MDI/MDIX. Un voyant Led sera allumé si la vitesse du lien est de 100 Mb et sera éteint pour 10 Mb, le voyant LNK/ACT LED sera allumé... -
Page 11: Contenido Del Embalaje
Introducción El switch ethernet industrial SDI-880/SDI-862, conforme a los estándar IEEE 802.3 y 802.3u, soporta 8 puertos 10/100 Base TX (SDI-880) o 6 puertos 10/100TX mas dos 100FX en fibra multimodo (SDI-862-MM-SC2) o monomodo (SDI-862-SM-SC30). Incorpora un robusto chasis metálico que posibilita temperaturas de trabajo extremas (SDI-880 -34~70 C)/(SDI-862 -25~70 C) al tiempo que... -
Page 12: Conexión De La Alimentación
Conexión de la alimentación Fig. 2 1. Inserte las líneas positivo y negativo en los SDI-880 / SDI-862 Alarm terminales V+ y V- del conector de entrada. 2. Ajuste los tornillos del terminal para asegurar SDI-880 / SDI-862 la conexión (Ver Fig. 2) Nota: El voltaje recomendado de trabajo es 24VDC (12-48 VDC, 0.8A) Cableado de la salida por relé... -
Page 13: Conexión A La Red
Conexión a la red 1. Conectando los puertos ethernet: Conectar un extremo del cable ethernet al puerto UTP del SDI-880/SDI-862 y el otro al dispositivo a conectar a la red. Todos los puertos UTP soportan la función auto MDI/MDIX. El led Speed se iluminará para conexiones a 100M y permanecerá apagado para enlaces a 10M, el led LNK/ACT se ilumina al establecer el enlace y parpadea con el envío y recepción de datos. - Page 14 Proudly Distributed by Gross Automation | (877) 268-3700 www.westermosales.com | sales@grossautomation.com...
- Page 15 Proudly Distributed by Gross Automation | (877) 268-3700 www.westermosales.com | sales@grossautomation.com...
- Page 16 Proudly Distributed by Gross Automation | (877) 268-3700 www.westermosales.com | sales@grossautomation.com...
