JUMPER
Jumper zur Steuerung der Stromversorgung:
Über die beiden internen Jumper Bus Power (JP1) und Host Control (JP2) kann die
Stromausgabe an den Downstream Ports nach Wunsch konfiguriert werden. Die folgenden
Einstellungen sind möglich:
Jumper JP1
Jumper JP2
Einstellungen Status
Jumper JP1 Jumper JP2 Netzteil Host PC
Bus Power Host control
on off
ENA ON
off on
on off
DIS ON
off on
on off
ENA HOST
off on
on off
DIS HOST
off on
DIS/ENA HOST/ON on on
Standard: JP1 = ENA, JP2 = ON
2
ANSCHLÜSSE
USB 2.0 A-Buchse:
USB 2.0 B-Buchse:
+7V - 24V DC Terminal Block:
Funktion
Hub Downstream
Daten Power
GND (Ground)
nein on
+7V - 24V
ja on
nein on
HARDWARE INSTALLATION
nein off
nein off
Da es sich beim vorliegenden Produkt um eine Platine zum Einbau in kundenspezifische
ja on
Anwendungen handelt, können wir Ihnen keine Einbauanleitung zur Verfügung stellen. Bitte
beachten Sie bei der Montage die notwendigen Sicherheitsvorkehrungen.
nein off
nein off
ja on
Deutschland: Schweiz:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
USB 2.0 A-Buchse
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
USB 2.0 B-Buchse
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
ACHTUNG!
Bitte auf die richtige Polarität achten!
Netzteil nie eingeschaltet mit dem Terminal Block
verbinden!
ACHTUNG!
Treffen Sie bei der Installation in Ihrer Anwendung die
notwendigen ESD Schutzmassnahmen
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
3
EX-1163HMS-PL
Manual Anleitung
Vers. 1.1 / 05.03.25

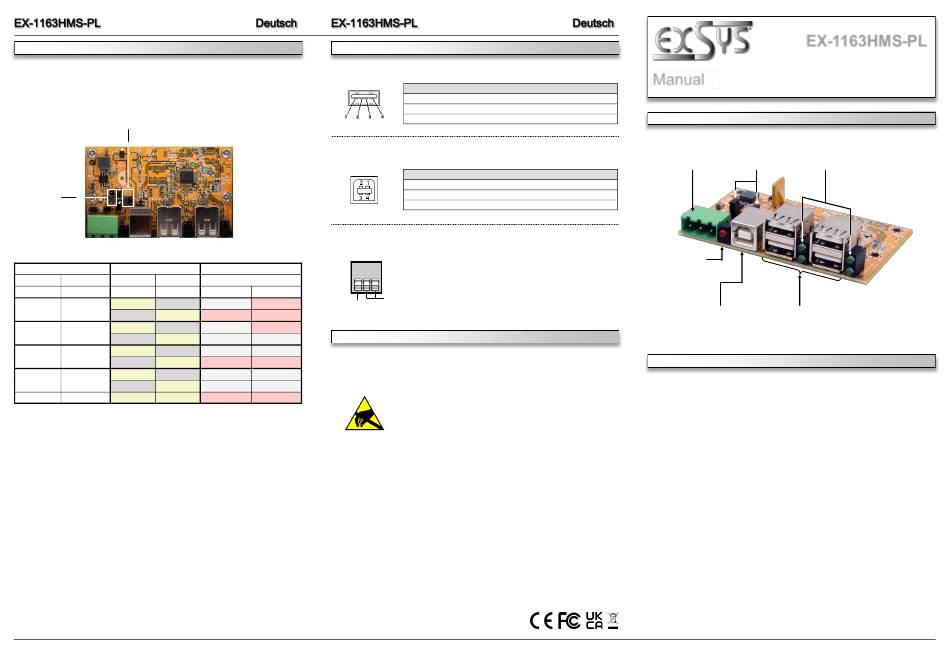

LAYOUT
7-24V T-Block for 2x jumpers for
optional power operating mode
supply individualisation Status LEDs
Power LED
1x USB 2.0 4x USB 2.0
Upstream B-Port Downstream A-Port
DESCRIPTION & TECHNICAL INFORMATION
The EX-1163HMS-PL USB 2.0 Hub Board is a fully functional industrial USB 2.0 hub for
integration into custom devices, assemblies or enclosures. It is ideal for embedded systems,
kiosks, industrial automation and other specialised applications requiring multiple USB ports.
Compatibility: USB 1.1, 2.0, 3.2
Operating Systems: OS independent, no software or drivers required
Connectors: 4x USB 2.0 A-Port , 1x USB 2.0 A-Port, 1x Terminal Block 7-24V DC
Extent of delivery: EX-1163HMS-PL, Terminal Block
