Exsys EX-1163HMS-WT Manual

EX- EX EX - - 1163HMS 1163HMS 1163HMS- - - WT WT WT
JUMPER SETTING & CONNECTORS
USB B-Port:
USB 2.0 B-Port
Pin Signal
1 VCC
2 DATA-
JP1:
T U
T = Power via Terminal block Power Supply 7V - 48V (Default)
U = Power via USB Bus 5V
If you want to change the jumper and if you want to change the power mode to USB bus power,
please see to the attached fact sheet.
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1163HMS-WT. Please refer your computer's reference manual whenever in
doubt.
1. Connect the USB cable to the USB B-Port at the Hub.
2. Connect the power supply to the Terminal Block Connector at the Hub.
3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.
DRIVER INSTALLATION
All OS
After the hardware installation the OS will recognize the device automatically and install the
drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new
entrys: <USB Hub>.
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connec-
tors. Attention! Never use a moist or wet cloth for cleaning!
5
English English English EX EX- EX - - 1163HMS- 1163HMS 1163HMS
Pin Signal
3 DATA+
4 GND
- - WT WT WT English English
6
English
Anleitung
Anleitung
Vers. 1.0 / 09.12.14

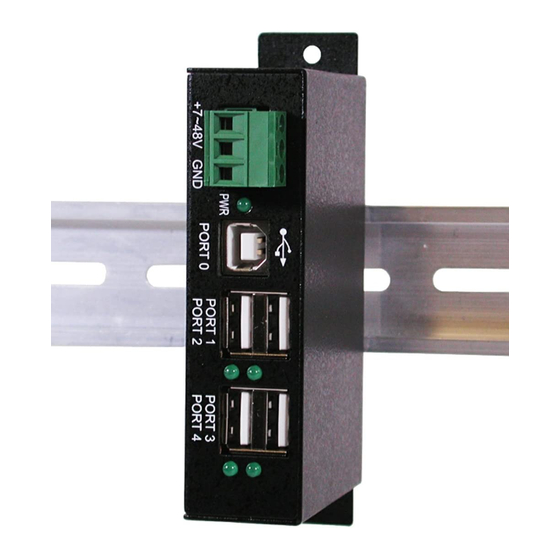

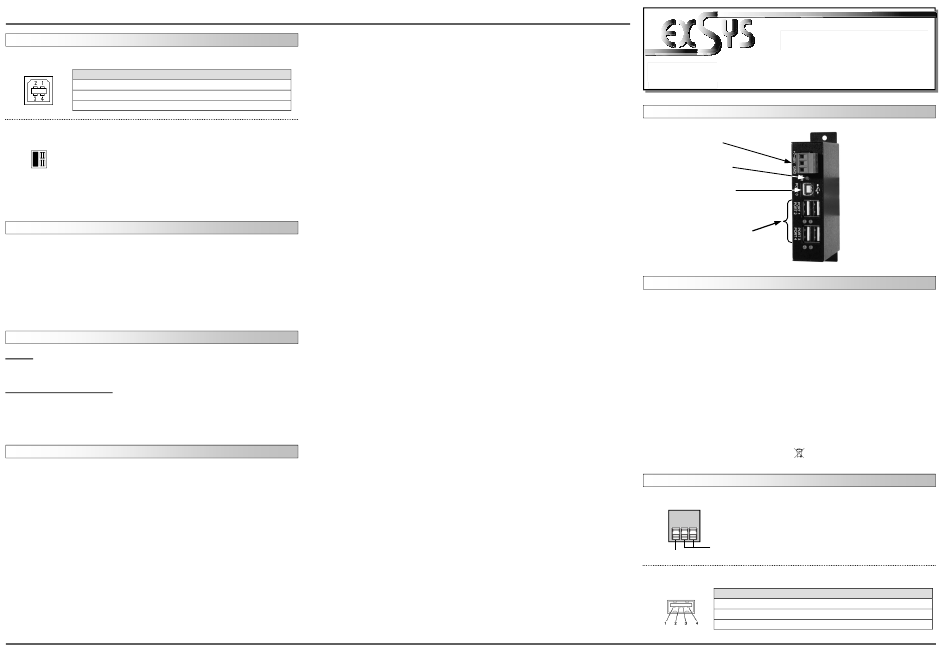

AUFBAU
+7V ~ 48V
Anschluss
Betriebs LED
USB B-Buchse
PC-Anschluss
USB 1-4:
4 x externe USB 2.0
A-Buchse für Endgeräte
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1163HMS-WT ist ein USB 2.0 HUB für bis zu 4 Endgeräte. Er ist mit 4 Ports für Endgeräte
und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1
bis 2.0. Durch die Stromversorgung über den Terminal Block werden an jedem Port die vollen
500mA zur Verfügung gestellt. Der serielle USB 2.0 Bus unterstützt optimal die Leistung des
schnellen NEC Chipsatz. Die EX-1163HMS-WT gewährleistet so eine sichere Datenübertragung
und exzellente Performance von bis zu 480Mbit/s. Er unterstützt den Self Powered und Bus
Powered Modus. Die EX-1163HMS-WT unterstützt einen Einsatz im Temperaturbereich von
-40° C ~ 85° C und eignet sich somit ideal zum Einsat z in extrem Temperatur abhängigen Berei-
chen. Zusätzlich ist die EX-1163HMS-WT mit einem USB Power Überspannungsschutz für
jeden USB Port ausgestattet. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzu-
stellen, da die Einstellungen vom System (BIOS) und beim installieren des Betriebssystems auto-
matisch vorgenommen werden. Die EX-1163HMS-WT unterstützt die Norm IP30. Im Lieferumfang
ist das DIN-RAIL Kit für die Installation auf eine Trägerschiene enthalten. Das DIN-RAIL Kit wird mit
vier Schrauben auf der Rückseite der EX-1163HMS-WT festgeschraubt.
Kompatibilität: USB 1.1 & 2.0
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 4x USB A-Buchse, 1x USB B-Buchse, 1x Terminal Block 7V~48V
Lieferumfang: EX-1163HMS-WT, Anleitung, USB Kabel, DIN-RAIL Kit
Zertifikate: CE CE CE CE / FCC / RoHS / WEEE
JUMPER EINSTELLUNG & ANSCHLÜSSE
+7V ~ 48V Terminal Block:
GND (Ground)
+7V ~ 48V
USB 1-4:
USB 2.0 A-Buchse
Pin
1
2
EX - 1163HMS - WT
EX - 1163HMS - WT
DE97424562 / WHQL
Bitte achten Sie darauf das JP1 auf T gesteckt ist!
(Werkseinstellung)
Bitte auf die richtige Polarität achten!
Achtung! Netzteil nie eingeschaltet mit dem
Terminal Block der EX-1163HMS-WT verbinden!
Signal Pin Signal
VCC 3 DATA+
DATA- 4 GND
1
