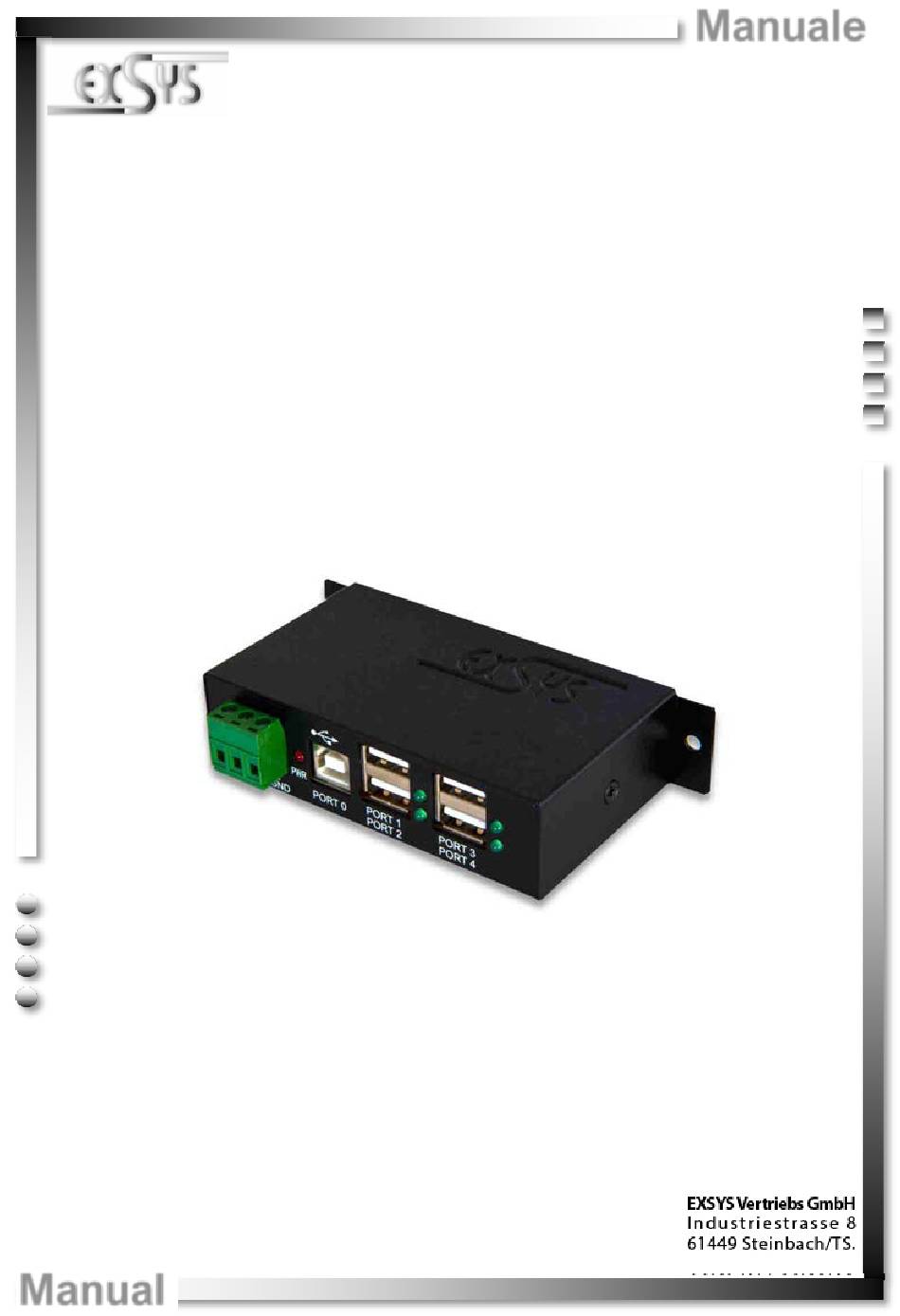

- Page 1 Manuale EX-1163HM HUB USB 2.0 a 4 porte per guida DIN Struttura in metallo 4 Port USB 2.0 Metal HUB for DIN-Rail Vers. 1.1 / 06.09.18 Manual...
- Page 2 Pulizia Dati Tecnici Disegno Tecnico Index Description Extent of Delivery Layout, Connections & Jumper Settings 9-10 Layout Connections 9-10 Jumper Settings Hardware Installation Driver Installation Cleaning Technical Information Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 3 Italiano 1. Descrizione L'EX-1163HM è un HUB USB 2.0 in struttura metallica per un massimo di 4 dispositivi. L‘Hub è dotato di 4 porte per dispositivi e 1 porta per il collegamento al PC. Supporta tutte le porte USB dalla 1.1 alla 3.1. Fornendo alimentazione tramite la morsettiera, su ciascuna porta vengono resi erogati i 500 mA.
- Page 4 T-Block +7V - 24V : ATTENZIONE!!! Non collegare mai l'alimentazione a terra (GND), questo potrebbe distruggere il tuo hardware!!! GND (Ground) +7V - 24V USB 2.0 Type-A: USB 2.0 Type-A Segnale Segnale DATA+ DATA- © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 5 3.3 Settaggio Jumper L'EX-1163HM viene consegnato con l'impostazione di autoalimentazione. Tuttavia, avete la possibilità di alimentare l'EX-1163HM tramite bus. Per fare ciò, devi prima aprire l'alloggiamento con le due viti sui lati. Ora bisogna impostare il jumper JP1 da T (Morsettiera) a U (USB).
- Page 6 Si prega di osservare le seguenti istruzioni d’installazione. Poiché esistono grandi differenze tra i PC, possiamo fornirvi solo delle istruzioni in generale per l'installazione dell'EX-1163HM. Se qualcosa non è chiaro, fare riferimento al manuale d'uso del proprio computer. 1. Collegare il cavo USB in dotazione alla presa USB Type-B dell'hub.
- Page 7 Da -20° a 85° Celsius Dal 5% al 95% Umidità Rel. : Da +7 a +24 Volt Alimentazione: 114,50 x 66,43 x 26,00 mm Dimensione : 420g Peso: 8. Disegno Tecnico © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 8 EX-1163HM 1. Description The EX-1163HM is a plug & play high-speed USB 2.0 metal hub for 4 USB devices. The EX-1163HM provides 4 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.1. The power over the terminal block provides a max- imum of power on each USB port of 500mA.
- Page 9 +7V - 24V T-Block: ATTENTION!!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 24V USB 2.0 A-Port: USB 2.0 A-Port Signal Signal DATA+ DATA- © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 10 The EX-1163HM will be delivered with the setting Self-Power. You also have the pos- sibility the EX-1163HM to supply with Bus-Power. For this you open the case with the two screws on both sides. Then you must set the jumper JP1 from T (Terminal Block) to U (USB).
- Page 11 In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 12 32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit 5% to 95% Rel. Humidity: +7 to +24 Volt Power: 114,50 x 66,43 x 26,00 mm Size: Weight: 420g 8. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
