Exsys EX-1167 Manual

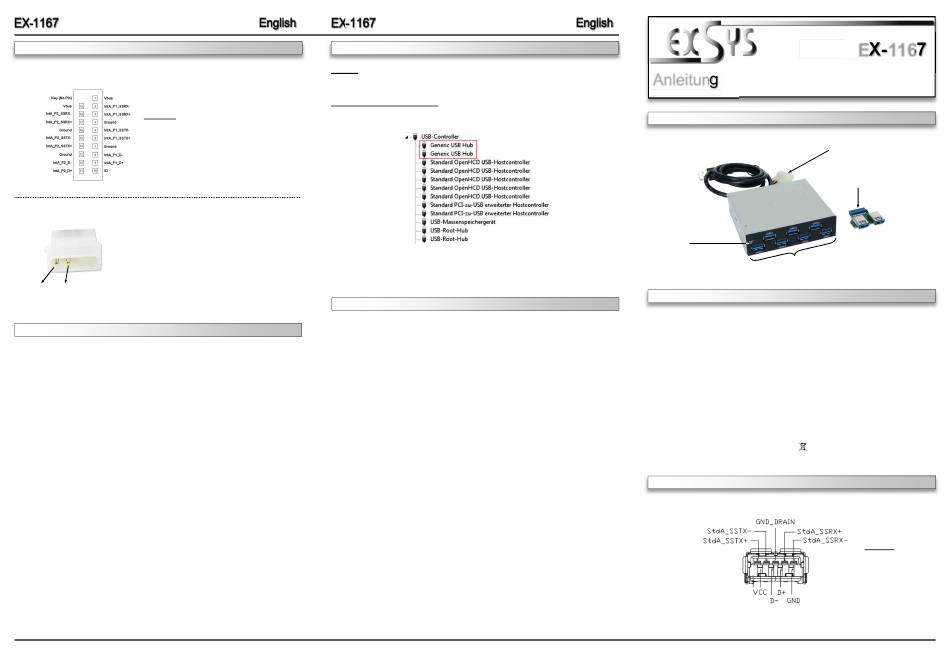

CONNECTORS
J1:
Attention!
Never plug in with force or in wrong direction
and never connect or release the plug while the
PC is supplied with power!
JP4:
For using the EX-1167 you must connect the card with the
PC power supply.
Please make sure you connect the plug in the right
direction!
Attention! Never connect or release the plug while the
PC is supplied with power!
1 +5V 2 GND
HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC's, we can give you only a general installation instructions for the EX-1167. Please refer your
computer's reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. Locate an available 3.5-inch front bay and insert the EX-1167. Make sure that the EX-1167 is
plugged in correctly and secured.
4. Now install the included USB 3.0 adapter card (J1) to a internal USB 3.0 port on your
motherboard
5. Then connect the USB 3.0 cable to the USB 3.0 adapter card (J1).
6. Now install the power supply via the 2 pol molex connector. (see at Connectors at JP4)
7. Gently replace your computer's cover and the mounting screws.
5
SOFTWARE INSTALLATION
All OS
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER:
Open the >Device manager< . Now you should see at „USB-Controller" the following new
entry's:
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
6
Anleitung
Vers. 1.1 / 20.04.17
AUFBAU
Betriebs LED
USB 1-7: 7 x externe USB 3.0 A-Buchse für Endgeräte
BESCHREIBUNG & TECHNISCHE DATEN

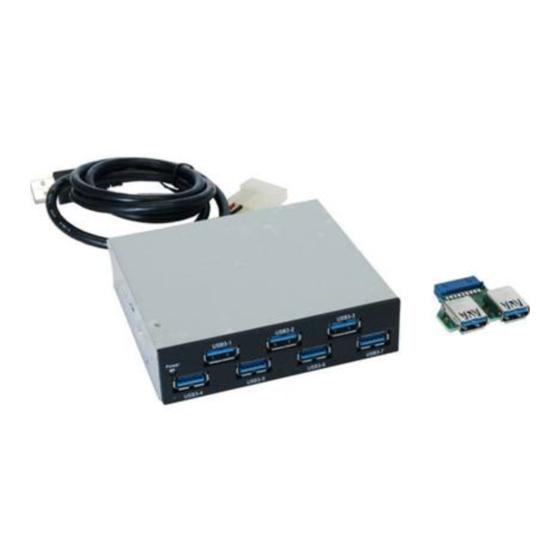

Der EX-1167 ist ein interner USB 3.0 HUB für bis zu 7 Endgeräte. Die EX-1167 wird in einen
freien 3.5" Front-Bay Schacht vom PC eingebaut. Es ist somit möglich bis zu sieben exter-
nen USB 1.1, 2.0 oder 3.0 Peripheriegeräte an einen USB 1.1, 2.0 oder 3.0 Port vom Desk-
top Rechner anzuschließen. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.0. Der serielle
USB 3.0 Bus unterstützt optimal die Leistung des schnellen VIA Chipsatz. Die EX-1167 gewähr-
leistet so eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro
Sekunde! Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die
Einstellungen vom System (BIOS) bzw. vom Betriebssystem automatisch vorgenommen wer-
den. Die EX-1167 benötigt zusätzlichen Strom vom PC-Netzteil, um die volle Leistung von
900mA an dem externen, sowie dem internen Port zu gewährleisten.
Kompatibilität: USB 2.0, 3.0 & 3.1
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 7x USB 3.0 A-Buchse, 1x USB 3.0 A-Stecker, 1x 2 pol Molex
Lieferumfang: EX-1167, Anleitung, Adapter Karte, Schrauben
Zertifikate: CE / FCC / RoHS / WEEE DE97424562 / WHQL
ANSCHLÜSSE
USB 3.0 A-Buchse:
1
EX-1167
JP4:
Anschluss für Stecker
vom PC-Netzteil
J1:
USB 3.0 Header zu
2 x USB 3.0 A-Buchse
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
