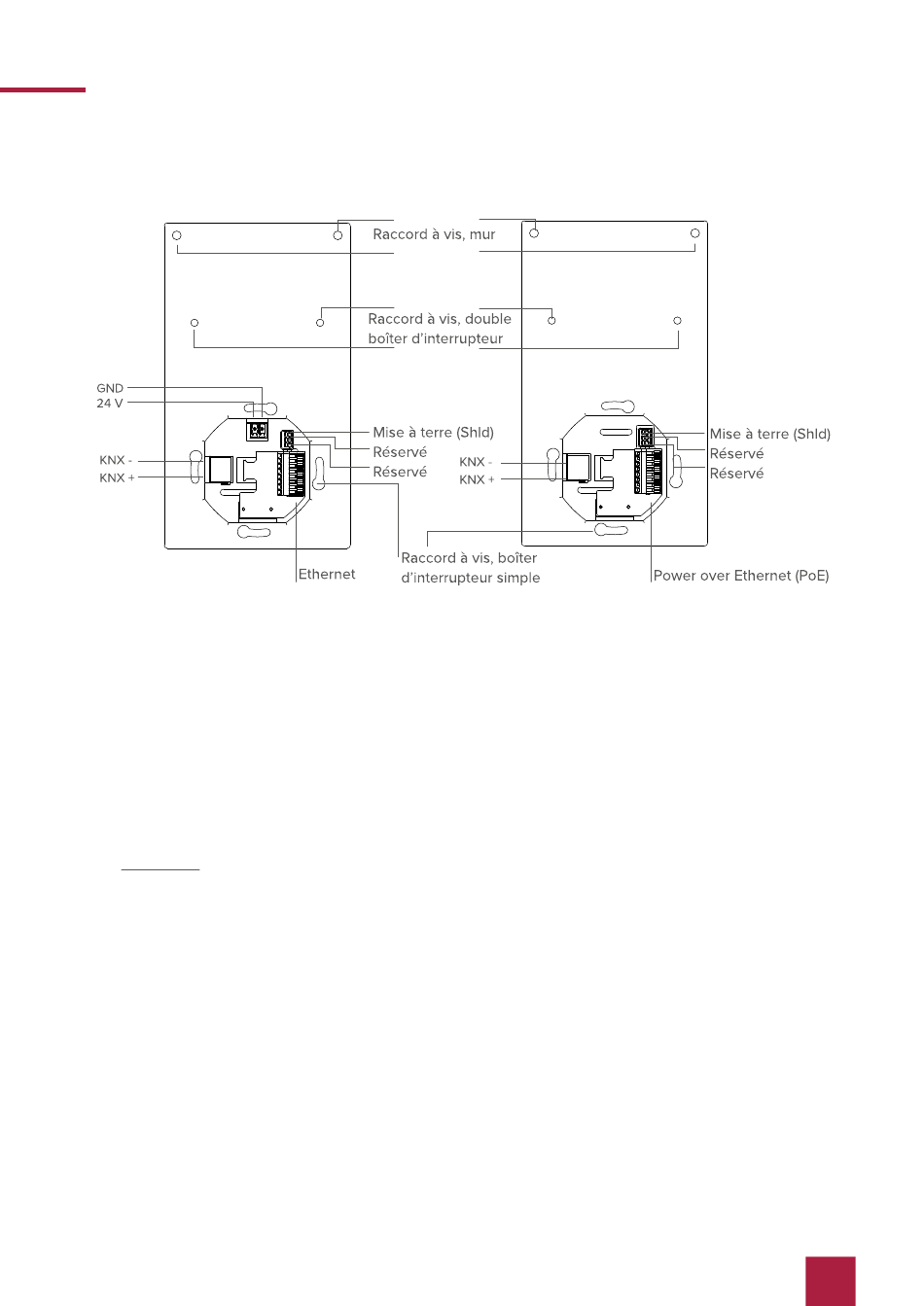

Éléments du panneau tactile
Variante 24 V (PNX13-10001)

Montage du panneau

7. Vissez la plaque de montage au boîtier d'interrupteur (boîtier d'interrupteur approprié pour
le montage : distance de vis standard 60 mm, profondeur min. 35 mm)
8. Fixez la plaque en plus dans les deux trous supérieurs avec deux chevilles dans le mur.
Si vous utilisez un double boîtier d'interrupteur, utilisez les trous centraux de la plaque de
montage pour la fixation.
9. Insérez le panneau dans la plaque de montage.
Le logo doit se trouver sur le bord inférieur (format portrait).
Le panneau est maintenu sur la plaque de montage par des aimants.
10. Facultatif : Fixez le panneau par le côté ou par le bas à l'aide des 4 vis sans tête fournies,
voir chapitre Éléments du panneau tactile Pos. 6. Utilisez l'outil fourni pour ce faire.
Variante PoE (PNX13-10002)
