Éléments du panneau tactile

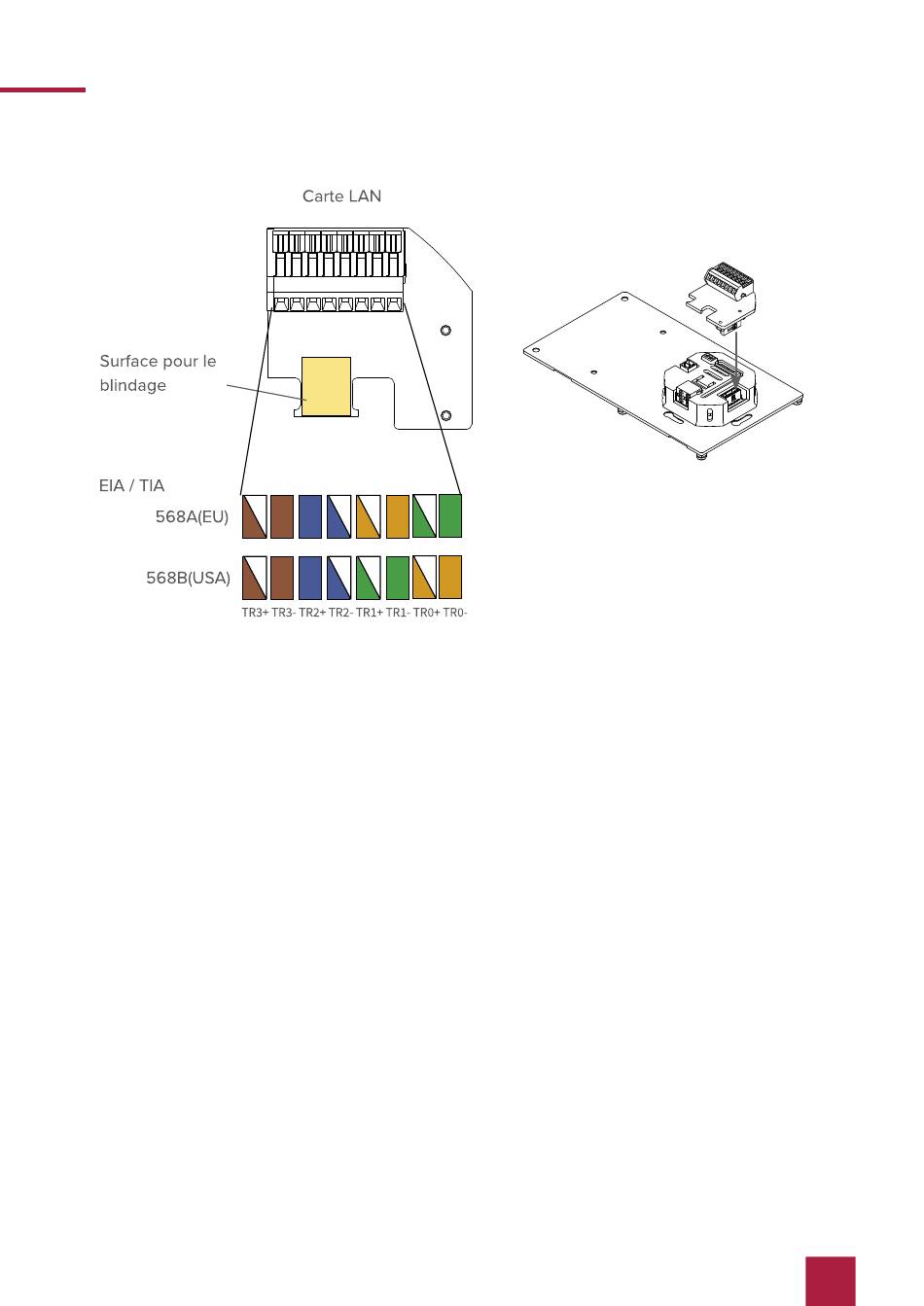

1. Connectez le câble réseau à la carte LAN enfichable comme indiqué sur l'image de gauche.
2. Fixez le câble réseau au boîtier blanc à l'aide d'un serre-câble.
− Ce faisant, serrez le blindage entre le câble et la zone désignée sur la carte.
3. Uniquement Variante 24 V ; PNX13-10001 : Raccordez les fils du câble du bloc d'alimenta-
tion à la borne à vis enfichable incluse dans la livraison.
4. Branchez le câble KNX avec les couleurs rouge (+) et noir (-) dans la borne enfichable de
raccordement KNX.
Connexion du panneau
5. Branchez la carte LAN sur le connecteur LAN comme indiqué sur l'image de droite.
− Variante PoE, PNX13-10002 : en présence d'une alimentation PoE, la LED verte s'allume.
6. Faites glisser les fiches préparées pour
− KNX et
− Alimentation électrique (uniquement Variante 24 V ; PNX13-10001)
dans les connexions appropriées de la plaque de montage, comme indiqué sur l'image suivan-
te.
