Danfoss 130B2321 Installation Manuallines

Sketches / Skizzen
IP00
B
Warnings / Warnung
– When in use the filter surface temperature rises. DO NOT touch the filter during operation.
– Never work on a filter in operation. Touching the electrical parts may be fatal – even after the
equipment has been disconnected from the drive or motor.
– Before servicing the filter, wait at least the voltage discharge time stated in the Design Guide
for the corresponding VLT® to avoid electrical shock hazard
– Never attempt to repair a defective filter
– Während des Betriebs steigt die Oberflächentemperatur des Filter, also berühren Sie NICHT
den Filter während des Betriebs
– Arbeiten Sie niemals an einem Filter, der gerade in Betrieb ist. Das Berühren elektrischer
Teile - auch nach der Trennung des Gerätes vom Netz - kann lebensgefährlich sein.
– Warten Sie mindestens die im Projektierungshandbuch angegebene Entladezeit für den
entsprechenden VLT® ab, bevor Sie Wartungsarbeiten am Filter durchführen, um das Risiko
eines Stromschlags zu vermeiden.
– Versuchen Sie niemals, einen beschädigten Filter zu reparieren.
MI.90.N1.5B - VLT® is a registered Danfoss trademark

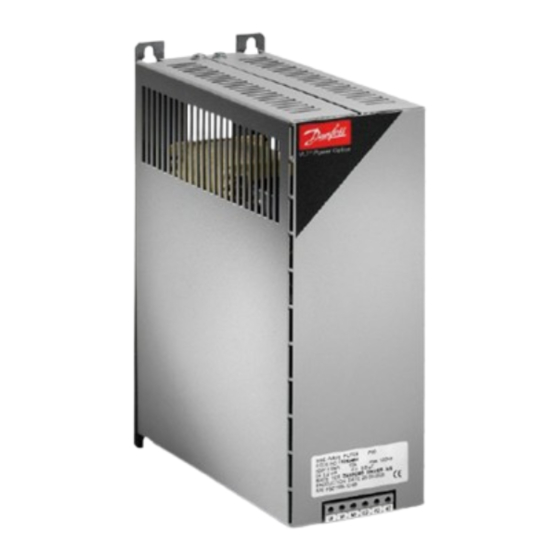

Sine-wave Filter MCC 101 -Technical data /Technische Daten
Nom. current
(50/60/100 Hz)
Nenn-strom
IP20
(50/60/100Hz)
[A]
13/12,35/9,75
28/26,5/21
45/42,5/33,5
76/72/57
115/109/86
A
165/157/123
260/247/195
303/287/227
430/408/322
530/503/397
660/627/495
765/726/573
940/893/705
1320/1250/990
Necessary drive adjustments / Notwendige Umrichtereinstellungen
– The VLT switching frequency must be set to the value specified for the individual filter.
Please consult the VLT Programming Guide for the corresponding parameter values.
– With an output filter installed only a reduced Automatic Motor Adaption (AMA) can be used.
– The filters are designed for a max. frequency of 100 Hz. For frequencies above 50 Hz the
nominal current may have to be reduced (see filter nameplate).
– Die Schaltfrequenz des VLT muss auf den für den jeweiligen Filter angegebenen Wert
eingestellt werden. Siehe Beschreibung im Programmierhandbuch.
– Mit einem installierten Ausgangsfilter kann nur eine reduzierte Automatische
Motoranpassung (AMA) durchgeführt werden.
– Die Filter sind auf eine max. Frequenz von 100 Hz ausgelegt. Bei Betrieb über 50 Hz muß
der Filter Nennstrom entsprechend reduziert werden (siehe Filter Typenschild).
Motor Min.Sw Protect. Code
Power . Freq. degree number
(690V)
Motor- Min. Schutz- Bestell-
leistung takt- art nummer
(690V) freq.
[kW] A a
0,75-7,5 IP00 130B2321
2 430 412
(525-600V) IP20 130B2341
IP00 130B2322 270
11-22 2 220
IP20 130B2342 670
IP00 130B2323 310
30-37 2 260
IP20 130B2343 670
IP00 130B2324 360
55-75 2 310
IP20 130B2344 670
IP00 130B2325 430
110-132 2 380
IP20 130B2345 670
IP00 130B2326 480
160-200 2 430
IP20 130B2346 910
IP00 130B2327 550
250 2 500±1
IP20 130B2347 910
IP00 130B2329 540
315-400 2 490±1
IP20 130B2348 1290
IP00 130B2241 590
500 1,5 540±1
IP20 130B2270 1290
IP00 130B2242 680
560-630 1,5 630±2
IP20 130B2271 1260
IP00 130B2337 790 640±2
710 1,5
IP20 130B2381 1290 638±5
IP00 130B2338 900 640±2
800-900 1,5
IP20 130B2382 1290 418±2
IP00 130B2339 1140
1000 1,5 660±1
IP20 130B2383 1260
IP00 130B2340 880 800±1
1200 1,5
IP20 130B2384 1304 800±1
MI.90.N1.5B - VLT® is a registered Danfoss trademark
Dimensions Max. wire
cross
section
Maße Max.
Anschl.
Quersch.
2
B b C c d e f [mm ]
150 120 260 12 19 9 9 16
410 240 368 26
1311 M8
500 460 522 15
410 320 378 26
1311 M8
500 460 522 15
410 320 440 26
1311 M8
500 460 522 15
400 280 478 26
1311 M8
500 460 522 15
490 542 26
1311 M8
650 610±1 782 15
540 295 493 26
1311 M10
650 610±1 782 15
660 641 26
1311 M10
800 760±1 1152 15
680 505±1 643 26
1311 M10
800 760±1 1152 15
650 350 794 26
1311 M12
800 760 1152 15
677 365 794 26
1311 2xM12
790 764±5 1152 15
684 430±2 884 26
1311 2xM12
800 760±2 1152 15
584±5 453±1 928 26
1311 2xM12
800 760±1 1152 15
740 1054 26
620±1 1311 2xM12
860 1302 15
