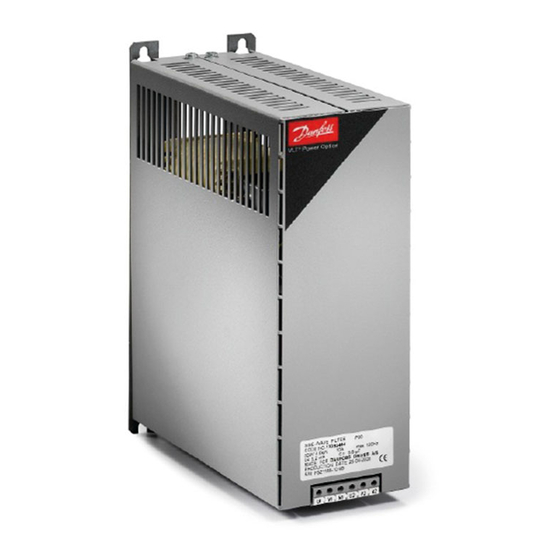

Danfoss 130B2404 Installation Manuallines

Sketches / Skizzen
IP00
Footprints / Befestigungsmaße
MI.90.N1.5B - VLT® is a registered Danfoss trademark
Sine-wave Filter MCC 101 -Technical data /Technische Daten
Nom.
IP20
current
(50/60/120
Hz)
Nenn-
strom
(50/60/100
Hz)
[A]
2.5/2.5/2
4.5/4/3.5
8/7.5/5.5
10/9.5/7.5
17/16/13
Note: The minimum switching frequency for MCC 101 filters up to 16 A is 5 kHz.
Anmerkung: Die minimale Taktfrequenz für MCC 101 Filter bis 16 A ist 5 kHz.
Necessary drive adjustments / Notwendige Umrichtereinstellungen
– The VLT switching frequency must be set to the value specified for the individual filter.
Please consult the VLT Programming Guide for the corresponding parameter values.
– With an output filter installed only a reduced Automatic Motor Adaption (AMA) can be used.
– The filters are designed for a max. frequency of 120 Hz. For frequencies above 50 Hz the
nominal current may have to be reduced (see filter nameplate).
– Die Schaltfrequenz des VLT muss auf den für den jeweiligen Filter angegebenen Wert
eingestellt werden. Siehe Beschreibung im Programmierhandbuch.
– Mit einem installierten Ausgangsfilter kann nur eine reduzierte Automatische
Motoranpassung (AMA) durchgeführt werden.
– Die Filter sind auf eine max. Frequenz von 120 Hz ausgelegt. Bei Betrieb über 50 Hz muß
der Filter Nennstrom entsprechend reduziert werden (siehe Filter Typenschild).
Warnings / Warnung
– When in use the filter surface temperature rises. DO NOT touch the filter during operation.
– Never work on a filter in operation. Touching the electrical parts may be fatal – even after the
equipment has been disconnected from the drive or motor.
– Before servicing the filter, wait at least the voltage discharge time stated in the Design Guide
for the corresponding VLT® to avoid electrical shock hazard
– Never attempt to repair a defective filter
– Während des Betriebs steigt die Oberflächentemperatur des Filter, also berühren Sie NICHT
den Filter während des Betriebs
– Arbeiten Sie niemals an einem Filter, der gerade in Betrieb ist. Das Berühren elektrischer
Teile - auch nach der Trennung des Gerätes vom Netz - kann lebensgefährlich sein.
– Warten Sie mindestens die im Projektierungshandbuch angegebene Entladezeit für den
entsprechenden VLT® ab, bevor Sie Wartungsarbeiten am Filter durchführen, um das Risiko
eines Stromschlags zu vermeiden.
– Versuchen Sie niemals, einen beschädigten Filter zu reparieren.
Motor Foot- Protect. Code
Power print degree number
(400V)
Motor- Schutz- Bestell-
leistung art nummer
Gehäuse
(400V)
[kW] A
IP00 130B2404 200
0.37-0.75 A1
IP20 130B2439
IP00 130B2406 200
1.1 – 1.5 A1
IP20 130B2441
IP00 130B2408 268
2.2 – 3.0 A2
IP20 130B2443
IP00 130B2409 268
4.0 A2
IP20 130B2444
IP00 130B2411 268
5.5 – 7.5 A3
IP20 130B2446
Dimensions Max. wire
cross
section
Maße Max.
Anschl.
Quersch.
a B b C c d e f [mm
190 75 60 205 7 8 4.5 5
190 75 60 205 7 8 4.5 5
257 90 70 206 8 11 6.5 6.5
257 90 70 206 8 11 6.5 6.5
98
257 130 90 205 8 11 6.5 6.5
138
2 ]
4
4
4
4
4
