TOOLS REQUIRED
•
9/16" wrench or socket
•
1/2" Wrench or socket
•
Isopropyl alcohol
TOOLS RECOMMENDED
•
Torque wrench
•
Blow dryer or heat gun
1
Take the driver side add-on rail (F) and position it into place—the curved portion goes to the rear of the bed.
RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025
A
D
M
K
H
I
J
G
N
O
H
G
2021+ PEUGEOT LANDTREK
INSTALLATION SHEET
Any damaged or missing parts?
Parts will be shipped to you directly.
Call 818-365-9000 Mon - Fri 8:30 am - 6:00 pm EST
or email support@bakindustries.com
E

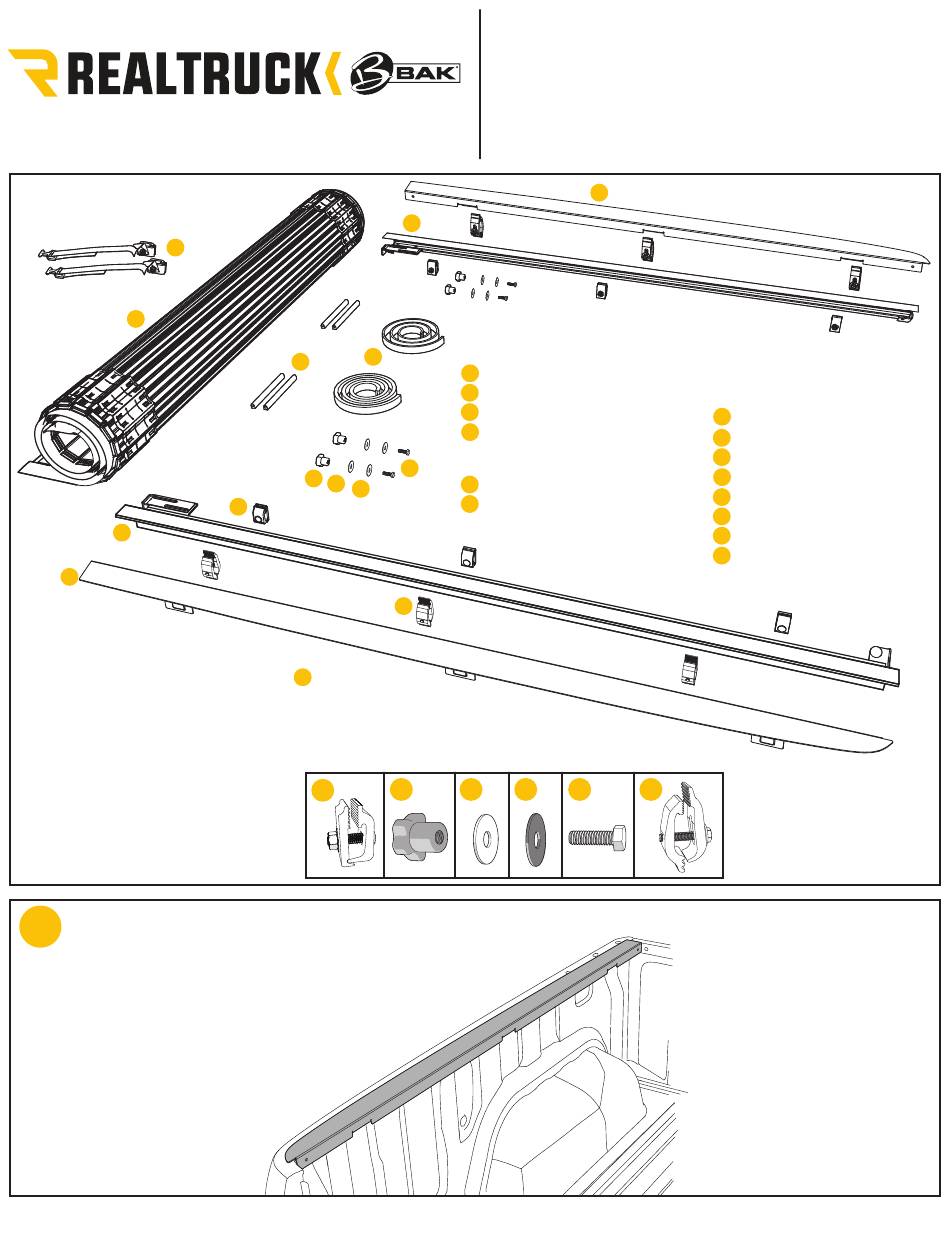

PARTS INCLUDED
IN YOUR KIT
1x Passenger side cover rail
A
1x Driver side cover rail
B
1x Rolled cover
C
2x Bulkhead seals
D
(1x 1/4" & 1x 3/4" thick)
(1x 1/4" & 1x 1/4" thick)
1x Passenger side add-on rail
E
1x Driver side add-on rail
F
I
J
K
1 HARDWARE
BAG INCLUDING
6x Clamps
G
(8 ft beds incl. 8)
4x Lock knobs
H
4x Large flat washers
I
4x Rubber washers
J
4x Mounting bolts
K
2x Strap clamps
L
4x D-shaped bumpers
M
6x Clamps
(for add-on rails)
N
N
Part# 318S0170 Rev. 2-6-25
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for REALTRUCK BAK Revolver X4s
Summary of Contents for REALTRUCK BAK Revolver X4s
- Page 1 Take the driver side add-on rail (F) and position it into place—the curved portion goes to the rear of the bed. RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025...
- Page 2 Repeat steps 1 through 4 for the passenger side add-on rail (E) and the passenger side cover rail (A). RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025 Part# 318S0170 Rev. 2-6-25...
- Page 3 (not the rubber seal). with the cover rails and roll freely between the rails. Vinyl Front seal Side seal Rail RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025 Part# 318S0170 Rev. 2-6-25...
- Page 4 CAUTION: Over-tightening the clamps could cause warping of the bed cap. RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025 Part# 318S0170 Rev. 2-6-25...
- Page 5 When driving with the cover open, the cover must be rolled toward the cab and secured with BOTH strap clamps. RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025 Part# 318S0170 Rev. 2-6-25...
-
Page 6: Limited Warranty
Warranty registration must be on file and/or proof of original purchase (detailed and dated receipt) required for warranty to be effective. https://realtruck.com/bak-warranty REGISTER YOUR WARRANTY ONLINE RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025 Part# 318S0170 Rev. 2-6-25... -
Page 7: Care And Maintenance
Be careful not to overspray the cover. Wipe away any excess around the latch location. RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025 Part# 318S0170 Rev. 2-6-25... - Page 8 Nehmen Sie die fahrerseitige Zusatzschiene (F) und bringen Sie sie in Position – das abgerundete Ende muss zur Rückseite der Ladefläche zeigen. RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025 Part# 318S0170 Rev. 2-6-25...
- Page 9 Die Schritte 1 bis 4 für die Zusatzschiene (E) auf der Beifahrerseite und die Abdeckungsschiene (A) auf der Beifahrerseite wiederholen. RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025 Part# 318S0170 Rev. 2-6-25...
- Page 10 Kante der Abdeckungsschienen aus (nicht an der Abdeckungsschienen sein und frei zwischen den Schienen Gummidichtung). rollen. Vinyl Vordere Dichtung Seitendichtung Schiene RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025 Part# 318S0170 Rev. 2-6-25...
- Page 11 Rippen der Abdeckungsschiene eingreifen. ACHTUNG: Ein zu starkes Anziehen der Klemmen könnte zu einer Verformung der Ladeflächenkappe führen. RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025 Part# 318S0170 Rev. 2-6-25...
- Page 12 Beim Fahren mit geöffneter Abdeckung muss die Abdeckung zum Fahrerhaus gerollt und mit BEIDEN Bandklemmen gesichert werden. RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025 Part# 318S0170 Rev. 2-6-25...
-
Page 13: Begrenzte Garantie
Für eine wirksame Garantie muss die Garantieregistrierung hinterlegt sein und/oder ein Originalkaufbeleg (detaillierte und mit Datum versehene Quittung) vorgelegt werden. https://realtruck.com/bak-warranty REGISTRIE - REN SIE IHRE GARANTIE ONLINE RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025 Part# 318S0170 Rev. 2-6-25... -
Page 14: Pflege Und Wartung
Seitenschiene einrasten und optimale Leistung und Sicherheit bieten. Achten Sie darauf, dass Sie die Abdeckung nicht übersprühen. Wischen Sie überschüssiges Material um die Riegelstelle herum ab. RealTruck BAK Industries • 1100 N. Glenstone Ave. Suite 140, Springfield, MO 65802 • 818-365-9000 ©RealTruck Group, Inc., 2025 Part# 318S0170 Rev. 2-6-25...
