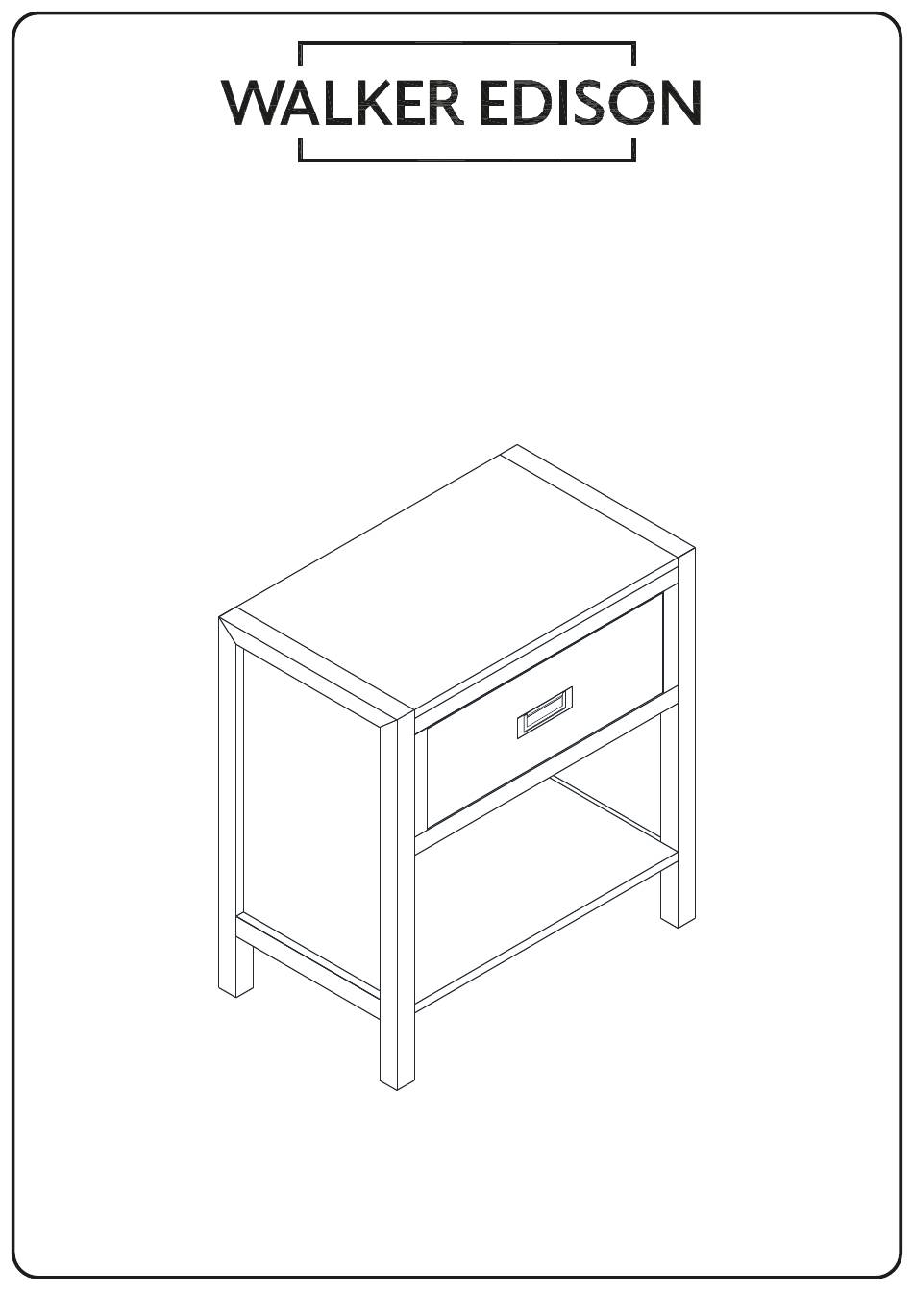

1- Drawer Nightstand
Classic Solid Wood
SKU: BR1DLYDNS
LOT:
AAYYWW-XXX
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com
1
Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved.
Revised 12/2024-V5

Advertisement

loading
Need help?

Need help?

Do you have a question about the BR1DLYDNS and is the answer not in the manual?

Questions and answers

Related Manuals for Walker Edison BR1DLYDNS

Summary of Contents for Walker Edison BR1DLYDNS

  • Page 1 SKU: BR1DLYDNS LOT: AAYYWW-XXX For Residential Use Only Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved. Revised 12/2024-V5...
  • Page 2 Be careful! Power tools can cause cracking or damage to the furniture, they can also damage the hardware if misused. Power tool damages are not covered by the Walker Edison warranty Slide care Your furniture has highly durable wooden sliders.

  • Page 3: Part List

    XXXXXXXXFF LOT: AAYYWW-XXX Distribution By: Date: MM/20YY Walker Edison Furniture Company Rev. MM/20YY-VX 1553 W 9000 S, West Jordan, UT 84088 United States CANFER compliant / conforme au CANFER TSCA Title VI compliant / conforme au titre VI de la TSCA For details on Assembly Videos.

  • Page 4: Hardware List

    Hardware List Part Size Name Quantity Wooden dowel 8x30mm 10x20mm Wooden dowel 4,0x40mm Screw 3,0x12mm Screw 15x12mm Cam lock Cam bolt 5x24mm 3,5x30mm Screw Wooden dowel 8x50mm Handle 90x40mm ‘’H’’ Profile 527mm The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
  • Page 5 Step 1 Let's get started! Insert Wooden Dowel (B) into the Wood Slider (35). Wood Dowels Dowels are essential in furniture assembly to create strong, precise connections. They ensure structural integrity, prevent shifting, and simplify alignment, resulting in sturdier, longer-lasting furniture. Follow these steps: 1: Select the appropriate size 2: Insert into drilled hole and press...
  • Page 6 Step 2 Insert Wooden Dowel (A) into the Front Frame (04), Top Panel (21), Bottom Panel (26), Left Drawer Side (32) and Right Drawer Side (33). To keep your product looking its best and scratch-free, try assembling it on a soft surface like carpet or a blanket.
  • Page 7 Step 3 Attach Cam Bolt (F) into the holes in Drawer Front (19), Left Side Panel (27) and Right Side Panel (28) with a Phillips head screwdriver.
  • Page 8 Step 4 Secure the Wood Slider (35) to the Left Side Panel (27) and the Right Side Panel (28) with Screw (C) and a Phillips head screwdriver. Ready Step...
  • Page 9 Step 5 Fit the Bottom Panel (26) to Left Side Panel (27). Insert Cam lock (E) in the Bottom Panel (26) and attach with a Phillips head screwdriver. Ready Step Cam Locks Cam Locks hel securely join two pieces together. Follow these easy steps.
  • Page 10 Step 6 Fit the Front Frame (04) and Top Panel (21) to Left Side Panel (27). Insert Cam lock (E) in the Top Panel (21) and attach with a Phillips head screwdriver. Fit the Front Frame (04) to the Top Panel (21). Ready Step...
  • Page 11 Step 7 Insert ‘’H’’ Profille ( J) into the Back Panel (42). Then, slide Back Panel (42) into the grooves on Top Panel (21) and Bottom Panel (26) fit it in the Left Side Panel (27). Name and address of the supplier and date of production.
  • Page 12 Step 8 Assemble the Right Side Panel (28) to the Front Frame (04), Top Panel (21), Bottom Panel (26) and Back Panel (42). Insert Cam lock (E) in the Top Panel (21) and Bottom Panel (26), attach with a Phillips head screwdriver. STEP READY Internal View...
  • Page 13 Step 9 Secure the Front Frame (04) to Top Panel (21), Left Side Panel (27) and Right Side Panel (28) using screw (C) and a Phillips head screwdriver. Rotate 90°...
  • Page 14 Step 10 Insert Wooden Dowels (A) into the front hole in Wood Slider (35).
  • Page 15 Step 11 Attach Left Side Panel (32) and Right Side Panel (33) to the Drawer Front (19). Insert Cam Lock (E) in the Left Drawer Side (32) and Right Drawer Side (33), tighten with Phillips head screwdriver. STEP READY...
  • Page 16 Step 12 Slide Drawer Bottom (11) in the grooves on Left Drawer Side (32) and Right Drawer Side (33), also secure Drawer Back (20) with Screw (G) and a Phillips head screwdriver. STEP READY...
  • Page 17 Step 13 Attach Handle (I) using Screw (D) and a Phillips head screwdriver.
  • Page 18 Step 14 Insert wooden dowel (H) on the inside of all drawers, with the drawer inside the unit after having passed the wooden dowel that is in the drawer slide. The dowel is not flush with the panel, it is a little inside the drawer to help when you need to remove the lock dowel to remove the drawer.
  • Page 19 You did it! Enjoy your new nightstand! 35 lbs 16 kg 5 lbs 2.5 kg 13 lbs 6 kg Congratulations on you new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 20 Assembling furniture can be tricky sometimes. Our customer service team, located in Utah, is here for product information, help assembling a product, or for any other customer support issue Callus at 801-433-3008 Email us at service@walkeredison.com Visit our Customer Service website at walkeredison.com/pages/customer-service We are available to help Monday-Thursday 8am-5pm, Friday 8am-3pm MST...
