Walker Edison BR5DQUIDR Assembly Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
BR5DQUIDR
Ítem N.°:
BR5DQUIDR
TM
©
Copyright
2020 by Walker Edison Furniture Co., LLC. All rights reserved.
BR5DQUIDR
Artikel# :
BR5DQUIDR
Revised 31/12/2020 (L)
P.1

Advertisement

loading
Need help?

Need help?

Do you have a question about the BR5DQUIDR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Walker Edison BR5DQUIDR

Summary of Contents for Walker Edison BR5DQUIDR

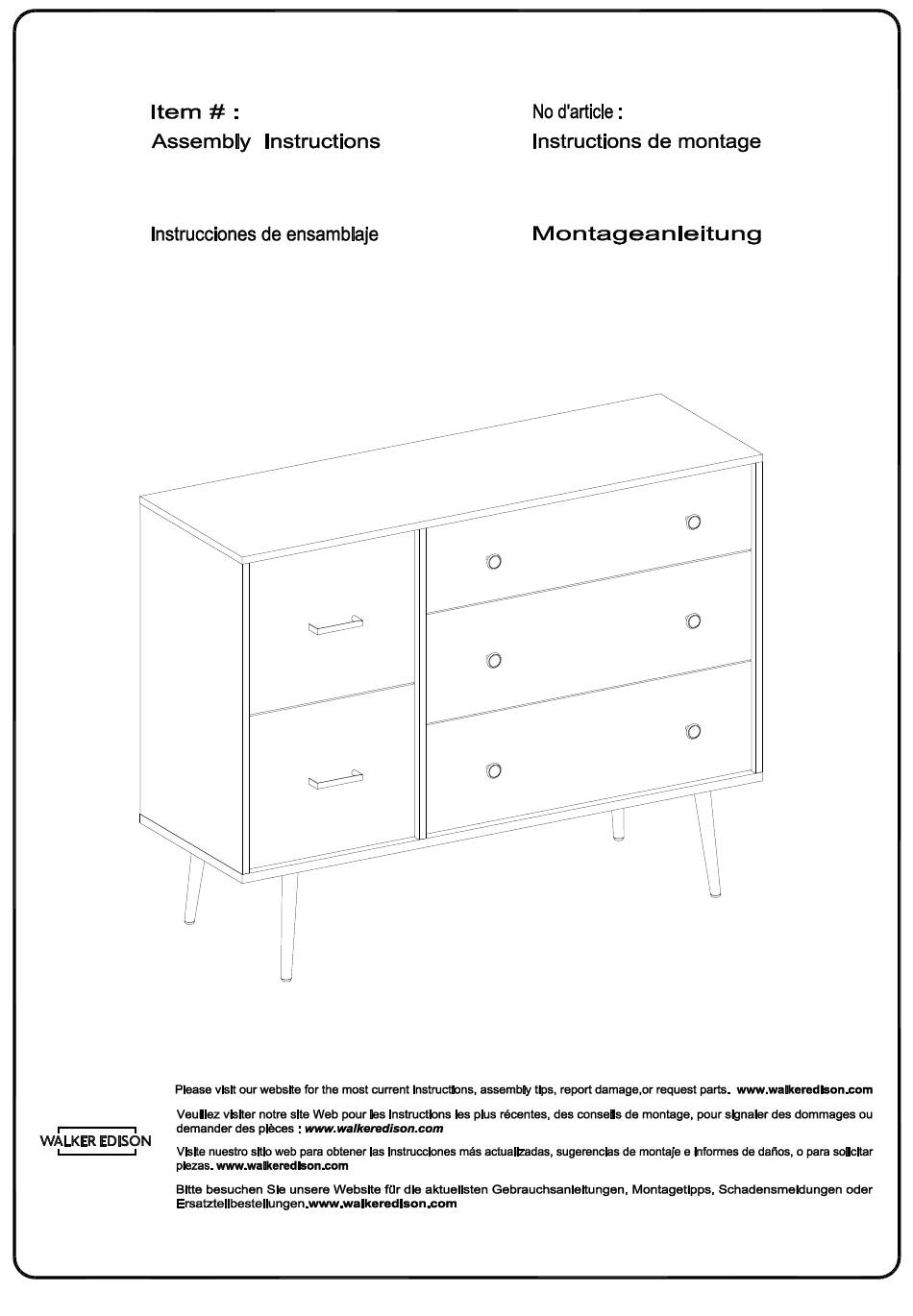

  • Page 1 BR5DQUIDR BR5DQUIDR Ítem N.°: Artikel# : BR5DQUIDR BR5DQUIDR Revised 31/12/2020 (L) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 2: General Assembly Guidelines

    A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 3 Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 4 No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 5 Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 6: Lista De Piezas

    Lista de piezas © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 7: Liste Du Matériel

    Screw Tornillo Schraube Plastic wedge Cale en plastique Cuña de plástico Kunststoffkeil Ø3x17mm Screw Tornillo Schraube Hex Key Clé hexagonale Llave hexagonal Inbusschlüssel Ø6x12mm Bolt Boulon Perno Bolzen © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 8 Sangle en plastique Correa plástica Kunststoffband Ø4x25mm Screw Tornillo Schraube Écrou Tuerca Mutter Ø4x12mm Screw Tornillo Schraube Glue tube Tube de colle Tubo de pegamento Kleber in Tube © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 9 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 10 Stecken Sie den Holzdübel (A) in die Teile (3,4) ein, dann befestigen Sie die Nockenschraube (C) in die Teile (3,4) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
  • Page 11 Stecken Sie den Holzdübel (A) in das Teil (6) ein, dann befestigen Sie die Nockenschraube (C) in die Teile (1,6) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
  • Page 12 (21) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (8,9) und Stecken Sie den Holzdübel (B) in das Teil (21) gemäß der Abbildung ein. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
  • Page 13 Nehmen Sie die Schubladenschiene (Y) und trennen Sie den Schlittenläufer für die folgenden Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik-Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer vollständig heraus. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
  • Page 14 (C) in das Teil (5) durch den Kreuzschlitzschraubendreher von Philips und befestigen Sie den Schubladendübel (Y) an das Teil (5) mit der Schraube (R) durch den Kreuzschlitzschraubendreher von Philips gemäß Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
  • Page 15 Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (Y) an die Teile (3,4) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (R) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
  • Page 16 Use el cierre de leva (D) para fijar la parte (5) en la parte (6) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Teil (5) an das Teil (6) mit der Zylindermutter (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
  • Page 17 Use el cierre de leva (D) para fijar la parte (8) en la parte (5) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Teil (8) an das Teil (5) mit der Zylindermutter (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
  • Page 18 Philips según el diagrama. (DE) Befestigen Sie das Teil (3) an die Teile (6,8) mit der Zylindermutter (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
  • Page 19 Use el cierre de leva (D) para fijar la parte (9) en la parte (5) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Teil (9) an das Teil (5) mit der Zylindermutter (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
  • Page 20 Philips según el diagrama. (DE) Befestigen Sie das Teil (4) an die Teile (6,9) mit der Zylindermutter (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.20...
  • Page 21 Use el tornillo (G) para fijar la parte (2) a las partes (3,4,5,6) con la llave hexagonal (K) según el diagrama. (DE) Befestigen Sie das Teil (2) an die Teile (3,4,5,6) mit der Schraube (G) durch den Sechskantschlüssel (K) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.21...
  • Page 22 Use el perno (M) para unir la parte (10) a la parte (2) con la llave hexagonal (K) según el diagrama. (DE) Befestigen Sie das Teil (10) an das Teil (2) mit dem Bolzen (M) durch den Sechskantschlüssel (K) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.22...
  • Page 23 Use el perno (L) para unir las partes (11,27) a la parte (2) con la llave hexagonal (K) según el diagrama. (DE) Befestigen Sie die Teile (11,27) an das Teil (2) mit dem Bolzen (L) durch den Sechskantschlüssel (K) gemäß der Abbildung . © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.23...
  • Page 24 Put part (7) as per diagram. (FR) Mettez la pièce (7) conformément au schéma. (ESP) Ponga la parte (7) según el diagrama. (DE) Setzen Sie das Teil (7) gemäß der Abbildung ein. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.24...
  • Page 25 Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (1) in die Teile (3,4,5) mit der Zylindermutter (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.25...
  • Page 26 Use el tornillo (J) para fijar el soporte de plástico (H) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (H) mit der Schraube (J) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.26...
  • Page 27 Teile (12,13) mit der Schraube (R) durch den Kreuzschlitzschraubendreher von Philips und befestigen Sie den Griff (N) an das Teil (16) ) mit dem Griffbolzen (Q) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.27...
  • Page 28 Use el tornillo (S) para fijar las partes (12,13) a la parte (14) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Teil (12,13) an das Teil (14) mit der Schraube (S) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.28...
  • Page 29 Put part (15) as per diagram. (FR) Mettez la pièce (15) conformément au schéma. (ESP) Ponga la parte (15) según el diagrama. (DE) Setzen Sie das Teil (15) gemäß der Abbildung ein. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.29...
  • Page 30 Philips según el diagrama. (DE) Befestigen Sie das Teil (16) an die Teile (12,13) mit der Zylindermutter (E) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.30...
  • Page 31 Teile (17,18,23,24) mit der Schraube (R) durch den Kreuzschlitzschraubendreher von Philips und befestigen Sie den Griff (P) an die Teile (22,26) ) mit dem Griffbolzen (Q) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.31...
  • Page 32 Befestigen Sie die Teile (17,18) an das Teil (19) und befestigen Sie die Teile (23,24) an das Teil (25) mit der Schraube (S) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.32...
  • Page 33 Setzen Sie die Teile (20) gemäß der Abbildung ein. Befestigen Sie das Teil (21) in die Teile (19,25) gemäß der Abbildung, und befestigen Sie dann das Teil (21) an die Teile(25,19) mit der Schraube (S) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.33...
  • Page 34 Befestigen Sie das Teil (22) an die Teile (17,18,21) und das Teil (26) an die Teile (21,23,24) mit der Zylindermutter (E) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.34...
  • Page 35 Placez l'autocollant (F) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (F) que cubre los agujeros según el diagrama . (DE) Platzieren Sie den Aufkleber (F) auf die Bohrungen gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.35...
  • Page 36 Sie den Kunststoff-Entriegelungshebel an und ziehen Sie die Schublade heraus und bauen Sie die Schublade wieder zusammen, bis sie reibungslos einrastet. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.36...
  • Page 37 Sie den Kunststoff-Entriegelungshebel an und ziehen Sie die Schublade heraus und bauen Sie die Schublade wieder zusammen, bis sie reibungslos einrastet. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.37...
  • Page 38 (DE) Positionieren Sie die montierte Baueinheit an die gewünschte Stelle; Stellen Sie gegebenenfalls die Nivellierfüße an der Unterseite der Metallbeine an, um die Baueinheit auszurichten. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.38...
  • Page 39 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (T) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (W) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.39...
  • Page 40 Philips, según el diagrama. (DE) Befestigen Sie das Kunststoffband (T) in die Mutter (V) und der Wand mit der Schraube (U) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.40...

  • Page 41: Final Assembly

    Step 32 Final Assembly © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.41...
