Related Manuals for Advantech EPC-P3086
Summary of Contents for Advantech EPC-P3086

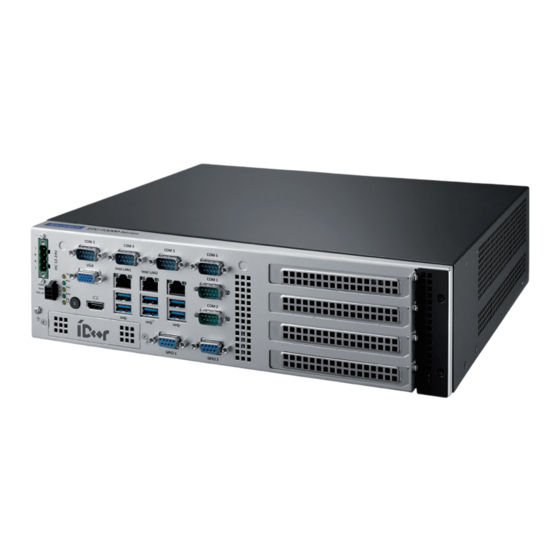

- Page 1 User Manual EPC-P30X6 Series Thin Embedded Slim Computer 微型 计算机 （薄型嵌入式微型计算机） 微 型電腦 （薄型嵌入式微型電腦）...
- Page 2 No part of this manual may be reproduced, copied, translated or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd. Information provided in this manual is intended to be accurate and reliable. How- ever, Advantech Co., Ltd.
- Page 3 Because of Advantech’s high quality-control standards and rigorous testing, most of our customers never need to use our repair service. If an Advantech product is defec- tive, it will be repaired or replaced at no charge during the warranty period. For out- of-warranty repairs, you will be billed according to the cost of replacement materials, service time and freight.
- Page 4 從購買之日起，研華為原購買商提供兩年的產品品質保證。但對那些未經授權的維修 人員維修過的產品並不進行品質保證。研華對於不正確的使用、災難、錯誤安裝產生 的問題有免責權利。 如果研華產品出現故障，在保固期內我們提供免費維修或更換服務。對於保固外產品， 我們 將會酌收材料費、人工服務費用。請聯繫您的銷售人員瞭解詳細情況。 如果您認為您購買的產品出現了故障，請遵循以下步驟： 收集您所遇到的問題的資訊 （例如，CPU 頻率、使用的研華產品及其它軟體、硬 體等） 。請注意螢幕上出現的任何不正常資訊顯示。 打電話給您的供應商，描述故障問題。請參考手冊，產品和任何有幫助的資訊。 如果您的產品被診斷發生故障，請從您的供應商那裏獲得 RMA (Return Mate - rial Authorization) 序號。這可以讓我們儘快的進行故障產品的回收。 請仔細的包裝故障產品，並在包裝中附上完整的售後服務卡片和購買日期證明 （如銷售發票） 。我們對無法提供購買日期證明的產品不提供保固服務。 把相關的 RMA 序號寫在外包裝上，並將其運送給銷售人員。 Packing List/ 包装清单 / 包裝清單 Before setting up the system, check that the items listed below are included and in good condition.
- Page 5 Declaration of Conformity/ 符合性声明 / 符合性聲明 This product has passed the CE test for environmental specifications. Test conditions for passing included the equipment being operated within an industrial enclosure. In order to protect the product from being damaged by ESD (Electrostatic Discharge) and EMI leakage, we strongly recommend the use of CE-compliant industrial enclo- sure products.
- Page 6 若需技術支援，請諮詢經銷商或經驗豐富的無線電 / 電視技術人員 Technical Support and Assistance/技术支持与服务/技 術支援與服務 Visit the Advantech website at www.advantech.com/support where you can find the latest information about the product. Contact your distributor, sales representative, or Advantech's customer service center for technical support if you need additional assistance. Please have the following information ready before you call: –...
- Page 7 的同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電 池。 Document Feedback/ 意见反馈 / 意見回饋 To assist us in making improvements to this manual, we welcome comments and constructive criticism. Please send all such - in writing - to: support@advantech.com 为了使手册更加完善，欢迎您对我们的手册进行评价并提出宝贵意见。请将您的意见 发 送至：support@advantech.com 為了使手冊更加完善，歡迎您對我們的手冊進行評價並提出寶貴意見。請將您的意見 發 送至：support@advantech.com EPC-P30X6 User Manual/ 用户手册...
- Page 8 The sound pressure level at the operator's position according to IEC 704-1:1982 is no more than 70 dB (A). DISCLAIMER: This set of instructions is given according to IEC 704-1. Advantech disclaims all responsibility for the accuracy of any statements contained herein.
- Page 9 请仔细阅读此安全操作说明。 请妥善保存此用户手册供日后参考。 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗 设 备。 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。 请不要在潮湿环境中使用设备。 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。 请将电源线布置在人们不易绊到的位置，并不要在电源在线覆盖任何杂物。 请注意设备上的所有警告和注意标语。 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损 坏。 请不要让任何液体流入通风口，以免引起火灾或者短路。 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。 如遇下列情况，请由专业人员来维修： 电源线或者插头损坏； 设备内部有液体流入； 设备曾暴露在过于潮湿的环境中使用； 设备无法正常工作，或您无法通过用户手册来使其正常工作； 设备跌落或者损坏； 设备有明显的外观破损。 请不要把设备保存在超出我们建议的温度范围的环境，即不要低于 -20°C （- 4°F）或高于 60°C （140°F） ，否则可能会损坏设备。 注意：计算机配置了由电池供电的实时时钟电路，如果电池放置不正确，将有爆 炸的危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替 换。请按照制造商的指示处理旧电池。 若产品出货未配电源装置 , 请参考操作手册中的相关说明 , 需要选用经过 UL 认证 的电源供应器供电，并且可在...
- Page 10 請仔細閱讀此安全操作說明。 請妥善保存此用戶手冊供日後參考。 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗 設 備。 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。 請不要在潮濕環境中使用設備。 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。 當您連接設備到電源插座上前，請確認電源插座的電壓是否符合要求。 請將電源線佈置在人們不易絆到的位置，並不要在電源線上覆蓋任何雜物。 請注意設備上的所有警告和注意標語。 如果長時間不使用設備，請將其同電源插座斷開，避免設備被超標的電壓波動損 壞。 請不要讓任何液體流入通風口，以免引起火災或者短路。 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。 如遇下列情況，請由專業人員來維修： 電源線或者插頭損壞； 設備內部有液體流入； 設備曾暴露在過於潮濕的環境中使用； 設備無法正常工作，或您無法通過用戶手冊來使其正常工作； 設備跌落或者損壞； 設備有明顯的外觀破損。 請不要把設備保存在超出我們建議的溫度範圍的環境，即不要低於 -20°C （-4 °F）或高於 60°C （140°F） ，否則可能會損壞設備。 注意：電腦配置了由電池供電的即時時鐘電路，如果電池放置不正確，將有爆 炸的危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替 換。 請按照製造商的指示處理舊電池。 若產品出貨未附帶電源裝置，請參考操作手冊中的相關說明...
-
Page 11: Consignes De Sécurité
Le niveau de pression acoustique au poste de l'opérateur selon CEI 704-1: 1982 n'est pas supérieur à 70 dB (A). AVIS DE NON-RESPONSABILITÉ : Cet ensemble d'instructions est donné conformément à la norme CEI 704-1. Advantech décline toute responsabilité quant à l'exactitude des déclarations contenues dans ce document. - Page 12 Safety Precaution - Electricity/ 安全措施 - 静电防护 / 安 全措施 - 靜電防護 Follow these simple precautions to protect yourself from harm and the products from damage. To avoid electrical shock, always disconnect the power from your PC chassis before you work on it. For the sake of the equipment, disconnect power before making any configura- tion changes.
-
Page 13: Table Of Contents
Contents/ 目录 / 目錄 Chapter General Information 概述 產品資訊 ......1 Specifications/ 产品规格 / 產品規格 ........ 2 Table 1.1: General Features of EPC-T2000 series/ EPC-T2000 系列一般特性 ....... 2 Environmental Specification/ 环境规格 / 環境規格 ....3 Table 1.2: Environmental Specification/ 环境规格 / 環境規格 .3 Power Supply Options/ 电源选项... - Page 14 2.3.25 AT / ATX Mode selection (PSON1) ..........29 2.3.26 USB Power selection header #2 (JUSBPWR2) ......29 2.3.27 Universal Serial Bus Port 9 /14(USB910) ........29 2.3.28 Case Open connector (JCASE1) ..........30 2.3.29 Power LED pin header (JFP2) ............. 30 2.3.30 I2C pin header(JFP3) ..............
-
Page 15: Chapter 1 General Information
Chapter General Information 概述 產品資 訊... -
Page 16: Specifications/ 产品规格 / 產品規格
Specifications/ 产品规格 / 產品規格 Table 1.1: General Features of EPC-T2000 series/ EPC-T2000 系列一般特性 Chassis Light-duty steel Construction 机箱 轻型钢 輕型 结构 機箱結構 鋼 x2 pcs (8cm/53CFM/57CFM each, support Cooling System CPU up to 80W) 冷却系统 冷卻系 System Fan 两个 （每个尺寸为 8cm/53CFM/57CFM, 支 系统风扇... -
Page 17: Environmental Specification/ 环境规格 / 環境規格
Environmental Specification/ 环境规格 / 環境規格 Table 1.2: Environmental Specification/ 环境规格 / 環境規格 Operating Temperature 0 ~ 50° C (32 ~ 122° F) with SSD/HDD 操作溫度 *HDD specification: 60°C Non-operating Temperature 储存温度 儲存溫 -20 ~ 60 °C (-4 ~ 140° F) 度... -
Page 18: Dimensions/ 产品尺寸 / 產品尺寸
Dimensions/ 产品尺寸 / 產品尺寸 Figure 1.1 Dimensions/ 产品尺寸 / 產品尺寸 EPC-P30X6 User Manual/ 用户手册... -
Page 19: Io / 串口
IO / 串口 12~24 V DC in LAN1, LAN2, LAN3 COM ports PCIe/PCI slot; Default setting is NO riser card equipped Slot SATA SATA Pwr Remark EPC-RF484-13A1E 1 PCIEx8 + 3 PCIEx4 1 P3086 sku NO support EPC-RF48P-22A1E 2 PCIEx8 + 2 PCI EPC-RF2F4-11A1E 1 PCIEx16 + 1 PCIEx4 1 EPC-RF4F1-13A1E 1 PCIEx16 + 3 PCIEx1 1 Custom BIOS needed... -
Page 20: Optional Riser Card/ 转板选择 / 轉板選擇
EPC-RF4F1-13A1E 1 PCIEx16 + 3 PCIEx1 1.6.1 EPC-RF484-13A1E EPC-P3066/P3076 series PCIe x 4 SATA PCIe x 8 SATA Power PCIe x 4 12V output PCIe x 4 FAN Power Connector EPC-P3086 Series NO support this cards EPC-P30X6 User Manual/ 用户手册... -
Page 21: Epc-Rf48P-22A1E
PCIe x 8 SATA Power 12V output FAN Power Connector Configuration 2: PCIe x 16 SATA SATA Power 12V output FAN Power Connector EPC-P3086 series PCIe x 16 SATA SATA Power 12V output FAN Power Connector EPC-P30X6 User Manual/ 用户手册... -
Page 22: Epc-Rf2F4-11A1E
1.6.3 EPC-RF2F4-11A1E EPC-P3066/P3076 series PCIe x 16 12V output PCIe x 4 FAN Power Connector SATA SATA Power EPC-P3086 series PCIe x 16 12V output PCIe x 4 FAN Power Connector SATA SATA Power EPC-P30X6 User Manual/ 用户手册... -
Page 23: Epc-Rf4F1-13A1E
PCIe x 16 SATA PCIe x 1 SATA Power PCIe x 1 12V output PCIe x 1 FAN Power Connector EPC-P3086 series PCIe x 16 SATA PCIe x 1 SATA Power PCIe x 1 12V output PCIe x 1 FAN Power Connector *. - Page 24 EPC-P30X6 User Manual/ 用户手册...
-
Page 25: Chapter 2 Connecting
Chapter Connecting 内部连接 內 部連接... -
Page 26: Top Layer Overview
Top Layer Overview EPC-P30X6 User Manual/ 用户手册... -
Page 27: Bottom Layer Overview
Bottom Layer Overview EPC-P30X6 User Manual/ 用户手册... -
Page 28: Connector And Header List
Connector and Header List Description Part Reference DCIN power connector DCIN1 CPU SCOKET LGA 1151 H4 CPU1 SPI BIOS Flash Socket SPI1 SPI Pin Header SPI_CN1 CPU FAN connector CPUFAN1 PWRBTN#/ RESET#/HDD LED Header JFP1 DDR4 SODIMM socket A1 DIMMA1 DDR4 SODIMM socket B1 DIMMB1 Gold Finger 1... -
Page 29: Dcin Power Connector (Dcin1)
HD Audio interface (Digital) SPDIF1 Front panel audio header FPAUD1 Mini-PCIE/MSATA Connector MINIPCIE2 Mini-PCIE/MSATA Connector MINIPCIE1 USB Power selection for LAN1_USB12 / LAN2_USB34 JUSBPWR1 / LAN3_USB56 Display header Display header 2.3.1 DCIN power connector (DCIN1) Signal +VDCIN_ADP_IN +VDCIN_ADP_IN 2.3.2 SPI BIOS flash socket (SPI1) Signal Signal MOSI... -
Page 30: Spi Pin Header (Spi_Cn1)
2.3.3 SPI Pin Header (SPI_CN1) Signal Signal +3.3VSB SCLK MISO MOSI 2.3.4 CPU FAN connector (CPUFAN1) Signal CPU FAN VCC CPU FAN SPEED CPU FAN PWM EPC-P30X6 User Manual/ 用户手册... -
Page 31: Pwrbtn#/ Reset#/Hdd Led Header (Jfp1)
2.3.5 PWRBTN#/ RESET#/HDD LED Header (JFP1) Signal Signal FP_PANSWIN# FP_SYS_RESET# FP_SYS_RESET# +V3.3 2.3.6 DDR4 SODIMM socket A1 (DIMMA1) Please see JEDEC STANDARD. 2.3.7 DDR4 SODIMM socket B1 (DIMMB1) Please see JEDEC STANDARD. EPC-P30X6 User Manual/ 用户手册... -
Page 32: Gold Finger 1 (Gf1)
2.3.8 Gold Finger 1 (GF1) EPC-P30X6 User Manual/ 用户手册... -
Page 33: Gold Finger 2 (Gf2)
2.3.9 Gold Finger 2 (GF2) EPC-P30X6 User Manual/ 用户手册... -
Page 34: Com5 / 6 Connector (Com56)
2.3.10 COM5 / 6 connector (COM56) Signal Signal COM5_DCD# COM5_DSR# COM5_SIN COM5_RTS# COM5_SOUT COM5_CTS# COM5_DTR# COM5_RI COM6_DCD# COM6_DSR# COM6_SIN COM6_DSR# COM6_SOUT COM6_CTS# COM6_DTR# COM6_RI 2.3.11 COM3 / 4 connector (COM34) Signal Signal COM3_DCD# COM3_DSR# COM3_SIN COM3_RTS# COM3_SOUT COM3_CTS# COM3_DTR# COM3_RI COM4_DCD# COM4_DSR# COM4_SIN... -
Page 35: Com1 / 2 Connector (Com12)
2.3.12 COM1 / 2 connector (COM12) Signal Signal COM1_422_485_TX- COM2_422_485_TX- COM1_422_485_TX+ COM2_422_485_TX+ COM1_422_RX+ COM2_422_RX+ COM1_422_RX- COM2_422_RX- COM1_DSR# COM2_DSR# COM1_RTS# COM2_RTS# COM1_CTS# COM2_CTS# COM1_RI COM2_RI 2.3.13 RJ45 + USB3.0 stack connector (LAN3_USB56) Signal Signal VBUS (*) VBUS (*) D-_3 D-_4 D+_3 D+_4 RX-_3 RX-_4... -
Page 36: Rj45 + Usb3.0 Stack Connector (Lan2_Usb34)
Signal Signal MDI_0+ MDI_2+ MDI_0- MDI_2- MDI_1+ MDI_3+ MDI_1- MDI_3- 2.3.14 RJ45 + USB3.0 stack connector (LAN2_USB34) Signal Signal VBUS (*) VBUS (*) D-_3 D-_4 D+_3 D+_4 RX-_3 RX-_4 RX+_3 RX+_4 TX-_3 TX-_4 TX+_3 TX+_4 (*) Depends on JUSBPWR1 Jump Setting Signal Signal MDI_0+... -
Page 37: Rj45 + Usb3.0 Stack Connector (Lan1_Usb12)
2.3.15 RJ45 + USB3.0 stack connector (LAN1_USB12) Signal Signal VBUS (*) VBUS (*) D-_3 D-_4 D+_3 D+_4 RX-_3 RX-_4 RX+_3 RX+_4 TX-_3 TX-_4 TX+_3 TX+_4 (*) Depends on JUSBPWR1 Jump Setting Signal Signal MDI_0+ MDI_2+ MDI_0- MDI_2- MDI_1+ MDI_3+ MDI_1- MDI_3- EPC-P30X6 User Manual/ 用户手册... -
Page 38: Hdmi1 Stack Connector (Hdmi1)
2.3.16 HDMI1 stack connector (HDMI1) Signal Signal HDMI1_Z_D2+ HDMI1_Z_CLK- HDMI1_Z_D2- HDMI1_Z_D1+ HDMI1_SCL HDMI1_Z_D1- HDMI1_SDA HDMI1_Z_D0+ +V5_HDMI HDMI1_Z_D0- HDMI1_HPD HDMI1_Z_CLK+ 2.3.17 VGA1 stack connector (VGA1) Signal Signal VGA_z_R VGA_z_G VGA_z_B VGA1_FOC_ON +V5_VGA VGA_z_DDAT VGA_z_HS VGA_z_VS VGA_z_DCLK EPC-P30X6 User Manual/ 用户手册... -
Page 39: Pwrbtn(Pwrbtn1)
2.3.18 PWRBTN(PWRBTN1) 2.3.19 UART1/2, STAT LED (LED1) Signal UART1_SOUT_LED UART1_SIN_LED UART2_SOUT_LED UART2_SIN_LED SATA_PCH_LED# 2.3.20 SATA Power Connector (SATA PWR3/PWR2/PWR1) Signal +V12 EPC-P30X6 User Manual/ 用户手册... -
Page 40: System Fan Connector (Sysfan1)
2.3.21 System Fan connector (SYSFAN1) Signal SYSTEM FAN VCC SYSTEM FAN SPEED SYSTEM FAN PWM 2.3.22 SIM Card 1 (SIM1/SIM2) Signal F_SIM_VUSIM F_SIM_RST F_SIM_CLK F_SIM_DATA EPC-P30X6 User Manual/ 用户手册... -
Page 41: B Key Connector(M2B1)
2.3.23 M.2 B Key connector(M2B1) Signal Pin Definition6 Signal Pin Definition CONFIG_3 +3.3V +3.3V FULL_CARD_POWER_OFF# USB_D+ W_DISABLE1# USB_D- Connector KEY Connector KEY Connector KEY Connector KEY Connector KEY Connector KEY Connector KEY Connector KEY CONFIG_0 PCIE_WAKE# M.2_GNSS_DISABLE# PERn1/USB3.0-Rx-/SSIC-RxN UIM-RESET (I) PERp1/USB3.0-Rx+/SSIC-RxP UIM-CLK (I) UIM-DATA (I/O) -
Page 42: E Key Connector (M2E1)
2.3.24 M.2 E Key connector (M2E1) Signal Signal 3.3V USB_D+ 3.3V USB_D- LED1# (I)(OD) PCM_CLK/I2S SCK (O/I)(0/1.8V) CNV_WR_D1- PCM_SYNC/I2S WS (I/O)(0/1.8V) CNV_WR_D1+ PCM_IN/I2S SD_IN (I)(0/1.8V) PCM_OUT/I2S SD_OUT (O)(0/1.8V) CNV_WR_D0- LED2# (I)(OD) CNV_WR_D0+ UART WAKE# (I)(0/3.3V) CNV_WR_CLK- UART RXD (I)(0/1.8V) CNV_WR_CLK+ Connector Key Connector Key Connector Key... -
Page 43: At / Atx Mode Selection (Pson1)
AT / ATX Mode selection (PSON1) Function Jumper Setting ATX Mode (Default) AT Mode 2.3.26 USB Power selection header #2 (JUSBPWR2) Signal +VDUAL 1 (Default) Advantech define 2 (Default) 2.3.27 Universal Serial Bus Port 9 /14(USB910) Signal Signal VBUS (*) VBUS (*) USB_D9- USB_D10-... -
Page 44: Case Open Connector (Jcase1)
2.3.28 Case Open connector (JCASE1) Signal Case Open 2.3.29 Power LED pin header (JFP2) Signal SIO_SUSLED_R SIO_SUSLED_CONN 2.3.30 I2C pin header(JFP3) Signal I2C1_SCL I2C1_SDA EPC-P30X6 User Manual/ 用户手册... -
Page 45: Watchdog Timer Output And Obs Beep (Jwdt1+Jobs1)
2.3.31 Watchdog Timer Output and OBS Beep (JWDT1+JOBS1) Function Jumper Setting Watchdog Timer Output(2-3) (Default) OBS BEEP(4-5) (Default) Watchdog Timer Disable (1-2) OBS BEEP(4-5) (Default) Signal Pin Definition Watch dog reset# output System reset input# SIO Warning Beep output SP1 Buzzer Beep input 2.3.32 Universal Serial Bus 3.1 Port 7 / 8(USB78) Signal... -
Page 46: Cmos Battery Connector (Bat1)
2.3.33 CMOS battery connector (BAT1) Signal VBAT 2.3.34 Serial ATA interface connector (SATA1/SATA2/SATA3) Signal 2.3.35 CMOS Clear Jumper (JCMOS1) Function Jumper Setting Keep COMS Data (Default) Clear CMOS Date EPC-P30X6 User Manual/ 用户手册... -
Page 47: General Purpose I/O Pin Header (Gpio1)
2.3.36 General Purpose I/O Pin Header (GPIO1) Signal Signal GPIO0 GPIO4 GPIO1 GPIO5 GPIO2 GPIO6 GPIO3 GPIO7 +V5_DUAL 2.3.37 General Purpose I/O Pin Header (GPIO2) Signal Signal GPIO8 GPIO12 GPIO9 GPIO13 GPIO10 GPIO14 GPIO11 GPIO15 +V5_DUAL 2.3.38 Low pin count interface connector (LPC1) Signal Signal CLK (24MHz) -
Page 48: Hd Audio Interface (Spdif1)
SMB CLK SERIRQ SMB DAT +5VSB 2.3.39 HD Audio interface (SPDIF1) Signal SPDIF OUT 2.3.40 Front panel audio pin header (FPAUD1) Signal Signal MIC IN-L MIC IN-R FPAUD_DETECT# LINE OUT-R SENSE R1 SENSE LINE OUT-L SENSE R2 EPC-P30X6 User Manual/ 用户手册... -
Page 49: Minipcie And Msata Connector (Mini-Pcie1/2)
2.3.41 MINIPCIE and mSATA Connector (MINI-PCIE1/2) Table 2.1: MINIPCIE Signal Signal WAKE# +3.3Vaux Reserved Reserved +1.5V CLKREQ# Reserved Reserved REFCLK- Reserved REFCLK+ Reserved Reserved Reserved Reserved DISABLE# DETECT# RESET# PCIE_RX+ +3.3Vaux PCIE_RX- +1.5V SMB_CLK PCIE_TX- SMB_DATA PCIE_TX+ USB_D- USB_D+ +3.3Vaux +3.3Vaux Reserved V1.2_DETECT#... -
Page 50: Usb Power Selection For Usb Power Selection For Lan1_Usb12
Table 2.2: mSATA Reserved Reserved Reserved Reserved Reserved Reserved DETECT# Reserved +3.3V +1.5V SMB_CLK SMB_DATA Reserved Reserved +3.3V +3.3V Reserved Reserved Reserved Reserved Reserved Reserved +1.5V Reserved MSATA_DETECT# +3.3V 2.3.42 USB Power selection for USB Power selection for LAN1_USB12 / LAN2_USB34 / LAN3_USB56 (JUSBPWR1) Function Jumper Setting Set USB VBUS as +5VSB(Default) -
Page 51: Display Header(Dp1/Dp2)
2.3.43 Display header(DP1/DP2) Signal Signal DDPC_TX0-_B DDPC_TX3-_B DDPC_TX0+_B DDPC_TX3+_B DP1_CONFIG1 DDPC_TX1-_B DP1_CONFIG2 DDPC_TX1+_B DDIC_CPU_AUXN_CN DDIC_CPU_AUXP_CN DDPC_TX2-_B DDPC_TX2+_B DDPC_HPD_Q +VCC_DP1 +VCC_DP1 Jumper Setting List Description Part Reference RTC / CMOS clear JCOMS1 Watchdog timer output and OBS beep JIR1+JOBS1 Case open header JCASE1 2.4.1 CMOS clear (JCOMS1) -
Page 52: Watchdog Timer Output And Obs Beep (Jir1+Jobs1)
Clear CMOS Data 2.4.2 Watchdog timer output and OBS beep (JIR1+JOBS1) Function Jumper Setting Watchdog Timer Output(2-3) (Default) OBS BEEP(4-5) (Default) (4 and 6)+(8 and 9) Watchdog Timer Disable (1-2) OBS BEEP(4-5) (Default) (1 and 2)+(8 and 9) EPC-P30X6 User Manual/ 用户手册... -
Page 53: Mechanical Assemble 组装 組裝
Chapter Mechanical Assemble 组装 組裝... -
Page 54: Top Cover Assemble / 上盖组装 / 上蓋組裝
Top cover assemble / 上盖组装 / 上蓋組裝 1930001241 1930001241 1930001241 CPU cooler assemble / CPU cooler 组装 / CPU cooler 組裝 EPC-P30X6 User Manual/ 用户手册... -
Page 55: Ram Module Assemble / Ram Module 组装 / Ram Module 組裝
RAM module assemble / RAM module 组装 / RAM module 組裝 EPC-P30X6 User Manual/ 用户手册... -
Page 56: Hdd Assemble / 2.5" Hdd 组装 / 2.5" Hdd 組裝
2.5" HDD assemble / 2.5" HDD 组装 / 2.5" HDD 組 裝 1930001241 1960092906N000 1930008307 Default EPC-P30X6 User Manual/ 用户手册... -
Page 57: Expansion Area Hdd Assemble/ Expansion Area Hdd 组装 / Expansion Area Hdd 組裝
Expansion Area HDD assemble/ Expansion Area HDD 组装 / Expansion Area HDD 組裝 3.5.1 3.5" HDD x1 4-1930008307 19900344791000 19600916121000 4-19900152397000 PN:EPC-BRKP-00G02 EPC-P30X6 User Manual/ 用户手册... -
Page 58: 3.5" Hdd X2
3.5.2 3.5" HDD x2 1960091613 1960091612N000 PN: EPC-BRKP-00G00 EPC-P30X6 User Manual/ 用户手册... -
Page 59: 2.5" Hdd X1
3.5.3 2.5" HDD x1 4-1930008307 19900344791000 19600916121000 19900152397000 1930001241 PN:EPC-BRKP-00G03 EPC-P30X6 User Manual/ 用户手册... -
Page 60: 2.5" Hdd X2
3.5.4 2.5" HDD x2 1930008307 1960091614N000 1930008307 19900344791000 19600916121000 19900152397000 1930001241 PN: EPC-BRKP-00G01 EPC-P30X6 User Manual/ 用户手册... -
Page 61: Riser Card Assemble/ 转板组装 / 轉板組裝
Riser Card assemble/ 转板组装 / 轉板組裝 1935030500 PCIe & PCI card assemble / PCIe & PCI card 组 装 / PCIe & PCI card 組裝 3.7.1 PCIe Card or PCI card insert and fix 1930001241 1935030500 EPC-P30X6 User Manual/ 用户手册... -
Page 62: Pcie Card Fixer / Pcie Card 挡片 / Pcie Card 擋片
3.7.2 PCIe card fixer / PCIe card 挡片 / PCIe card 擋片 1990035143 1960093812N001 930001241 便捷㟍⮶⦥ % 㹣√ 4 : 1 Keep a 5mm gap between PCIe / PCI cards for air flow A = B =C =5mm EPC-P30X6 User Manual/ 用户手册... -
Page 63: Rack Mount / 机架安装 / 機架安裝
Rack mount / 机架安装 / 機架安裝 PN: EPC-BRKP-RM001 1. Loosen eight screws (M3x5L) of the side case. 2. Lock two rack mount brackets with this eight screws. 3. Lock two handle on rack mount use four screws(M4*8L*4pcs) 1. Desserrez huit vis (M3x5L) du boî tier latéral. 2. -
Page 64: Wall Mount / 壁挂式安装 / 壁掛式安裝
Wall mount / 壁挂式安装 / 壁掛式安裝 * Horizontal and Vertical installation * Installation horizontale et verticale PN: AIMB-0BRK-WM02E * IO toward up and down by verticale * IO vers le haut et vers le bas par verticale * Screws size: M4 * 8(length) * Taille des vis: M4 * 8(length) EPC-P30X6 User Manual/ 用户手册... - Page 65 Mechanical Assemble 组装 組裝 Chapter 3...
