Summary of Contents for SIKA B2

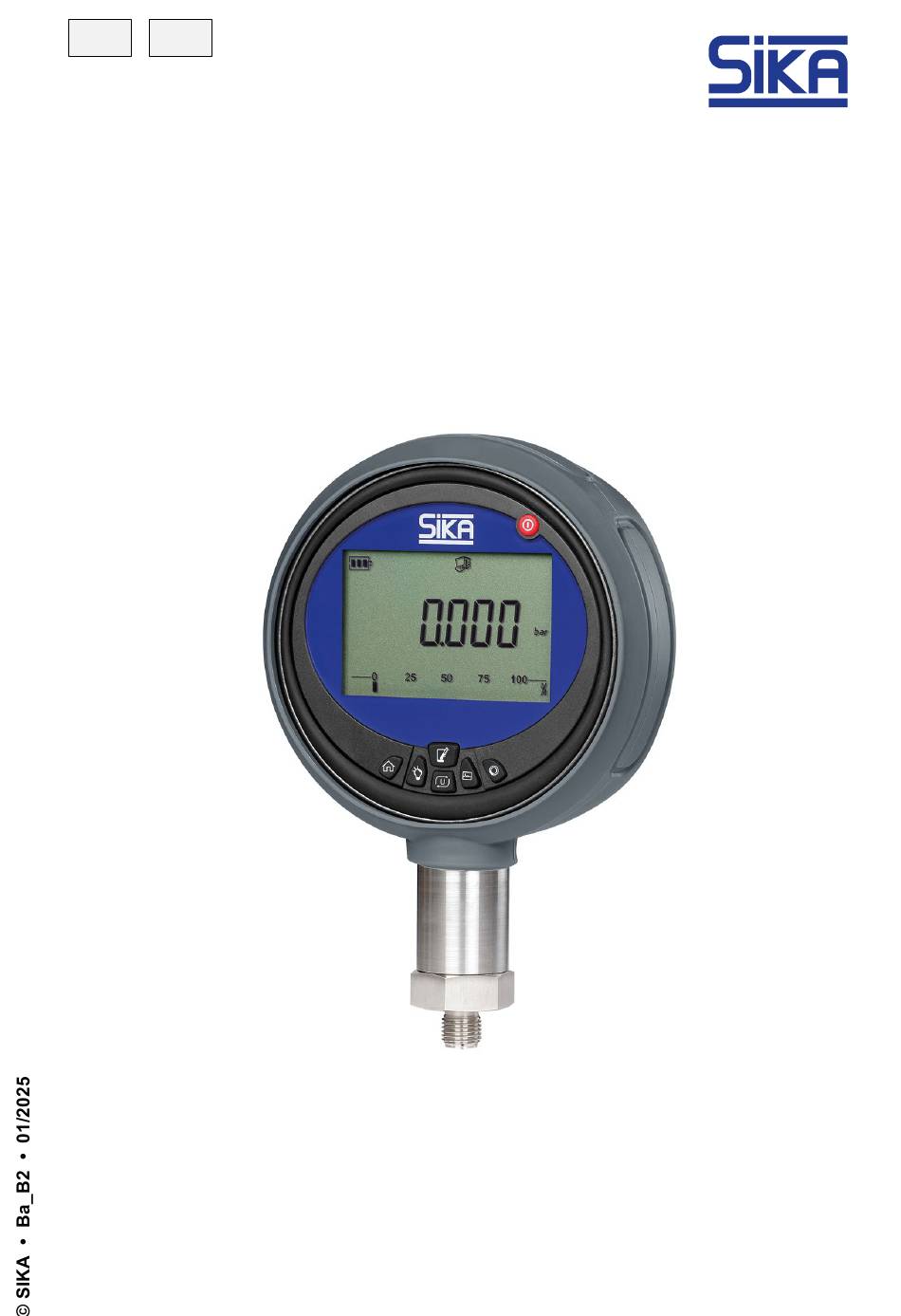

- Page 1 Betriebsanleitung ..........Seite 1 – 13 Operating manual ..........page 14 – 27 Digitalmanometer B2 Digital Pressure Gauge B2...
-
Page 2: Table Of Contents
Vor Gebrauch sorgfältig lesen! • Für späteres Nachschlagen aufbewahren! • Bei Fragen oder Problemen wenden Sie sich bitte an: SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Deutschland +49 5605 803-0 +49 5605 803-555 info@sika.net... -
Page 3: Beschreibung
Beschreibung Beschreibung Das Modell B2 ist ein Digitalmanometer, das von einem modernen Mikroprozessor gesteuert wird. Es ist eine praktische und wirtschaftliche Lösung zur Druckmessung bei gleichzeitiger Aufrechterhaltung einer guten Genauigkeit und Zuverlässigkeit. Das Design sorgt dafür, dass das Digitalmanometer resistent gegen Vibrationen und mechanische Beanspruchung ist und stellt gleichzeitig die Zuverlässigkeit der Schaltung sicher. -
Page 4: Technische Daten
G, L AP300 G, L AP500 G, L AP1K 1.000 G, L AP3K 3.000 G, L AP6K 6.000 G, L AP9K 9.000 G, L Hinweis: G = Gas, L = Flüssigkeit - 4 - © SIKA • Ba_B2 • 01/2025... - Page 5 Technische Daten Differenzdruck Teilenum- Druck (in H2O) Druck (mbar) Genauigkeit Medien Berstdruck (%FS) DP10 DP25 DP20 DP30 Hinweis: G = Gas. Die FS-Spezifikation gilt für den gesamten Bereich. Genauigkeit beinhal- tet einjährige Stabilität. Zusammengesetzter Druck Teilenum- Druck (psi) Druck (bar) Genauigkeit Medien Berstdruck...
-
Page 6: Vorbereitung
Vorbereitung Vorbereitung Prüfen Sie den Packungsinhalt bei Anlieferung des B2 anhand der folgenden Liste: Digitalmanometer B2 Li-Ionen-Akku Externes 110 V/220 V-Netzteil Betriebsanleitung Werkseitiger Kalibrierungsbericht oder beglaubigtes Kalibrierungszertifikat Konfiguration 5.1 Aussehen 5.2 Display – Übersicht Akku Komm. -
Page 7: Tasten - Bedienungsanleitung
Konfiguration 5.3 Tasten – Bedienungsanleitung Ein-/Ausschalten Konfigurationsmenü Drücken, um die Hintergrundbeleuchtung ein-/auszuschalten Drücken, um die Temperatur zu messen Kurz drücken, um verschiedene Druckeinheiten auszuwählen Kurz drücken, um aufeinanderfolgende Druckschwankungen zu überprü- Die Taste gedrückt halten, um die Druckmesswerte zwischen 3, 4 und 5 Ziffern umzuschalten Im Datenprotokollierung-Menü... -
Page 8: Stromversorgung
5.6 Stromversorgung 5.6.1 Akkubetrieb Das B2 wird mit einem herausnehmbaren 7,4 V Lithium-Ionen-Akku geliefert. Wenn die Ak- kuspannung niedrig ist, blinkt das Messgerät und startet wiederholt neu. Bitte ersetzen Sie den Akku oder verwenden Sie einen speziellen Adapter (10 V DC/2 A), um ihn aufzuladen. -
Page 9: Einstellungsmenü - Anleitung
Konfiguration 5.7 Einstellungsmenü – Anleitung Drücken Sie die HOME-Taste , um das Konfigurationsmenü aufzurufen. Es verfügt über 7 Menüpunkte: 1. PEEK (Spitzenwertaufzeichnung einstellen) 2. FILE (Datenprotokollierung einstellen) SEE (Aktuellen Dateiinhalt überprüfen) DEL (Aktuelle Datei löschen) F_SET (Seriennummer des getestetes Geräts eingeben) A_DEL (Alle Dateien löschen) F_SEL (Dateiprüfungsfunktion ein- oder ausschalten) F_NO (Dateinummer auswählen) -
Page 10: Aufzeichnung Des Druckspitzenwerts
Schritt 4: Die Gesamtzahl der Dateneinträge in jeder Datei beträgt 40, und die Gesamtzahl der Dateien beträgt 40. Schritt 5: Halten Sie die DATA LOG-Taste gedrückt, um die Datenprotokollfunktion aus- zuschalten. - 10 - © SIKA • Ba_B2 • 01/2025... -
Page 11: Rs232-Kommunikationseinstellung
Konfiguration So überprüfen Sie den Dateninhalt Schritt 1: Drücken Sie die HOME-Taste → 5. F_SEL → Aktivieren Sie die Dateiüberprü- fungsfunktion. Schritt 2: Drücken Sie die HOME-Taste → 6. F_NO → Wählen Sie die Dateinummer aus. Schritt 3: Drücken Sie die HOME-Taste →... -
Page 12: Kalibrierung
3. Öffnen Sie den Druckkompensationstester zur Atmosphäre und setzen Sie ihn auf Null. Öffnen Sie das B2 zur Atmosphäre und drücken Sie die Taste P zero, um es auf Null zu stellen; die Kalibrierung wird beeinflusst, wenn P_0 zu P_1 wechselt. -
Page 13: Druckeinheiten
Nach der endgültigen Installation des Geräts der Baureihe B2 ist keine routinemäßige War- tung erforderlich. Das Gerät der Baureihe B2 kann nicht vor Ort gewartet werden und sollte zurückgegeben werden, wenn eine Reparatur erforderlich ist. Eine Reparatur vor Ort sollte nicht versucht werden, da dies zum Erlöschen der Garantie führen kann. -
Page 14: About This Operating Manual
Read carefully before use! • Retain for later reference! • If you have any questions or problems, please contact: SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Germany +49 5605 803-0 +49 5605 803-555 info@sika.net... -
Page 15: Description
Description Description The Model B2 is a digital pressure gauge controlled by an advanced microprocessor. It is a practical and economical solution for measuring pressure while maintaining good accuracy and reliability. The design makes the digital pressure gauge resistant to vibration and me- chanical stress while ensuring the reliability of the circuit. -
Page 16: Specifications
AP100 G, L AP300 G, L AP500 G, L AP1K 1,000 G, L AP3K 3,000 G, L AP6K 6,000 G, L AP9K 9,000 G, L Note: G= gas, L = liquid - 16 - © SIKA • Ba_B2 • 01/2025... - Page 17 Specifications Differential Pressure Pressure(in H2O) Pressure(mbar) Accuracy(%FS) Media Burst Pressure DP10 DP25 DP20 DP30 Note: G = gas. The FS specification applies to the span of the range. Accuracy includes one- year stability. Compound Pressure Pressure(psi) Pressure(bar) Accuracy(%FS) Media Burst Pressure CP10 ±10 ±0.7...
-
Page 18: Preparation
Preparation Preparation Check the package contents upon delivery of the B2 using the following list: Digital pressure gauge B2 Li-ion rechargeable battery 110 V/220 V external power adapter Operating manual Factory calibration report or accredited calibration certificate Configuration 5.1 Appearance... -
Page 19: Button Operating Instructions
Configuration 5.3 Button Operating Instructions Power ON/OFF Setup menu Press to turn on/off the backlight Press to measure the temperature Press briefly to select different pressure units Press briefly to check consecutive pressure fluctuations Press and hold to switch pressure readings between 3 digits, 4 digits, and 5 digits In the data logging menu, press to log data Press to zero the pressure (The range for gauge/differential pressure is... -
Page 20: Power
5.6 Power 5.6.1 Battery Usage The B2 comes with a removable 7.4 V lithium-ion battery. When the battery power is low, the meter flashes and repeatedly restarts. Please replace the battery or use a dedicated adapter (DC 10 V / 2 A) to charge it. The first charge should be no less than 12 hours, and subse- quent charges typically take 3-4 hours. -
Page 21: Setting Menu Instructions
Configuration 5.7 Setting Menu Instructions Press the HOME button to enter the setup menu. There are 7 items: 1. PEEK (Peak record setting) 2. FILE (Data logging setting) SEE (Check the current file content) DEL (Delete the current file) F_SET (Input UUT’s series number) A_DEL (Delete all files) F_SEL (Turn on or turn off the file checking function F_NO (Select the file number) -
Page 22: Pressure Peak Value Record
Step 4: The total data entries in each file are 40, and the total number of files is 40 Step 5: Press and hold the DATA LOG button turn off the data log function - 22 - © SIKA • Ba_B2 • 01/2025... -
Page 23: Rs232 Communication Setting
Configuration How to Check the Data Content Step 1: Press the HOME button → 5. F_SEL → turn on the file checking function Step 2: Press the HOME button → 6. F_NO → select the file number Step 3: Press the HOME button →... -
Page 24: Calibration
2. Press the HOME button → 5. CAL → P_0 →Calibration menu. 3. Open the deadweight tester to the atmosphere and zero it. Open B2 to the atmosphere and press the P zero button for zeroing; the calibration is af- fected if P_0 changes to P_1. -
Page 25: Pressure Units
• Maintenance / Repair Upon final installation of the Series B2, no routine maintenance is required. The Series B2 is not field-serviceable and should be returned if repair is needed. Field repair should not be at- tempted as it may void the warranty. - Page 26 - 26 - © SIKA • Ba_B2 • 01/2025...
- Page 27 Technical changes reserved - 27 -...
- Page 28 SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Germany +49 5605 803-0 +49 5605 803-555 info@sika.net www.sika.net © SIKA • Ba_B2 • 01/2025...
